Dell PowerEdge T710 Manual Del Propietário página 138

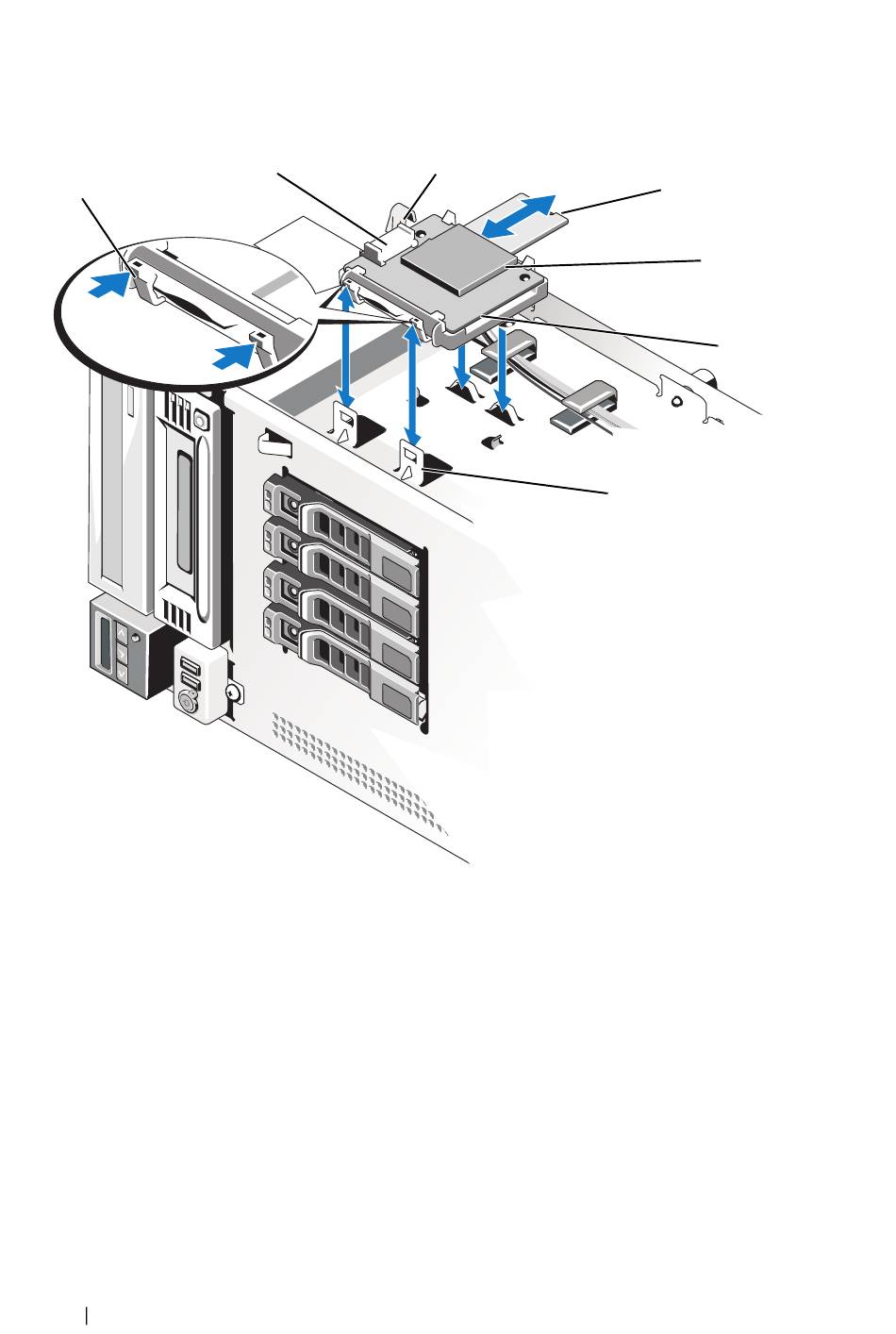

Ilustración 3-18. Instalación del módulo SD interno
1
1 Lengüeta de liberación
3 Pestillo
5 Ranura para tarjeta SD (conector SD)
7 Ganchos (2)
5 Conecte el cable del módulo SD interno entre el conector del módulo y
el conector UIPS de la placa base. En la ilustración 6-1 se muestra la
ubicación del conector de la placa base.
6 Cierre el sistema. Consulte "Cierre del sistema" en la página 101.
138
Instalación de los componentes del sistema
2
3
2 Conector del cable del módulo SD
interno
4 Tarjeta flash SD
6 Módulo SD interno
4
5
6
7
