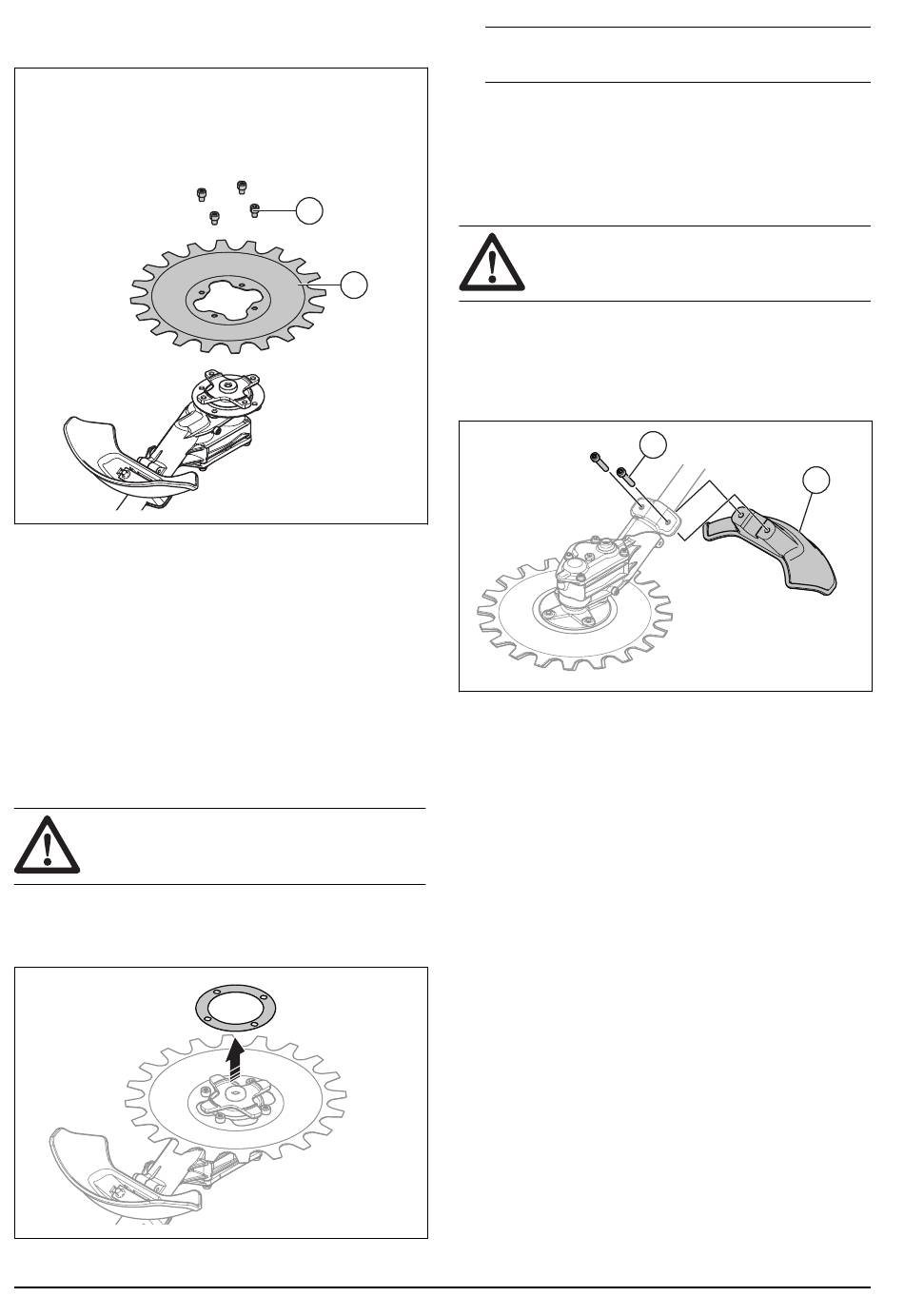

3. Entfernen Sie die 4 Schrauben (G) und das obere
Schneidblatt (H).
4. Installieren Sie die Schneidblätter in umgekehrter
Reihenfolge. Ziehen Sie bei der Installation der
Schneidblätter alle Schrauben gleichmäßig an.
5. Ziehen Sie die Schrauben (G) mit einem
Drehmoment von 9-12 Nm an.
6. Ziehen Sie die Schrauben (D) mit einem
Drehmoment von 9-12 Nm an.
7. Ziehen Sie die mittlere Schraube (A) mit einem
Drehmoment von 15-20 Nm an.
So stellen Sie den Abstand zwischen
den Schneidblättern ein
WARNUNG: Tragen Sie im Umgang mit den
Schneidblättern Schutzhandschuhe.
1. Entfernen Sie das untere Schneidblatt, siehe
tauschen Sie die Schneidblätter aus auf Seite 51 .
2. Entfernen Sie die Unterlegscheibe.
52
3. Bauen Sie das untere Schneidblatt ein. Ziehen Sie
So ersetzen Sie den
Schneidausrüstungsschutz
G
H
•
•
So
Hinweis: Heben Sie die Unterlegscheibe für den
Wiedereinbau der Schneidblätter auf.
beim Einbau der Schneidblätter alle Schrauben
gleichmäßig fest.
WARNUNG: Tragen Sie im Umgang mit den
Schneidblättern Schutzhandschuhe.
Entfernen Sie die 2 Schrauben (B) und den
Schutz (A) der Schneidausrüstung.
Befestigen Sie den neuen Schutz (A) der
Schneidausrüstung mit den 2 Schrauben (B). Ziehen
Sie die Schrauben gleichmäßig fest.
B
A
