3. Instrucciones de instalación y ensamble: regulador de presión serie 173
3.1 Esquema transversal

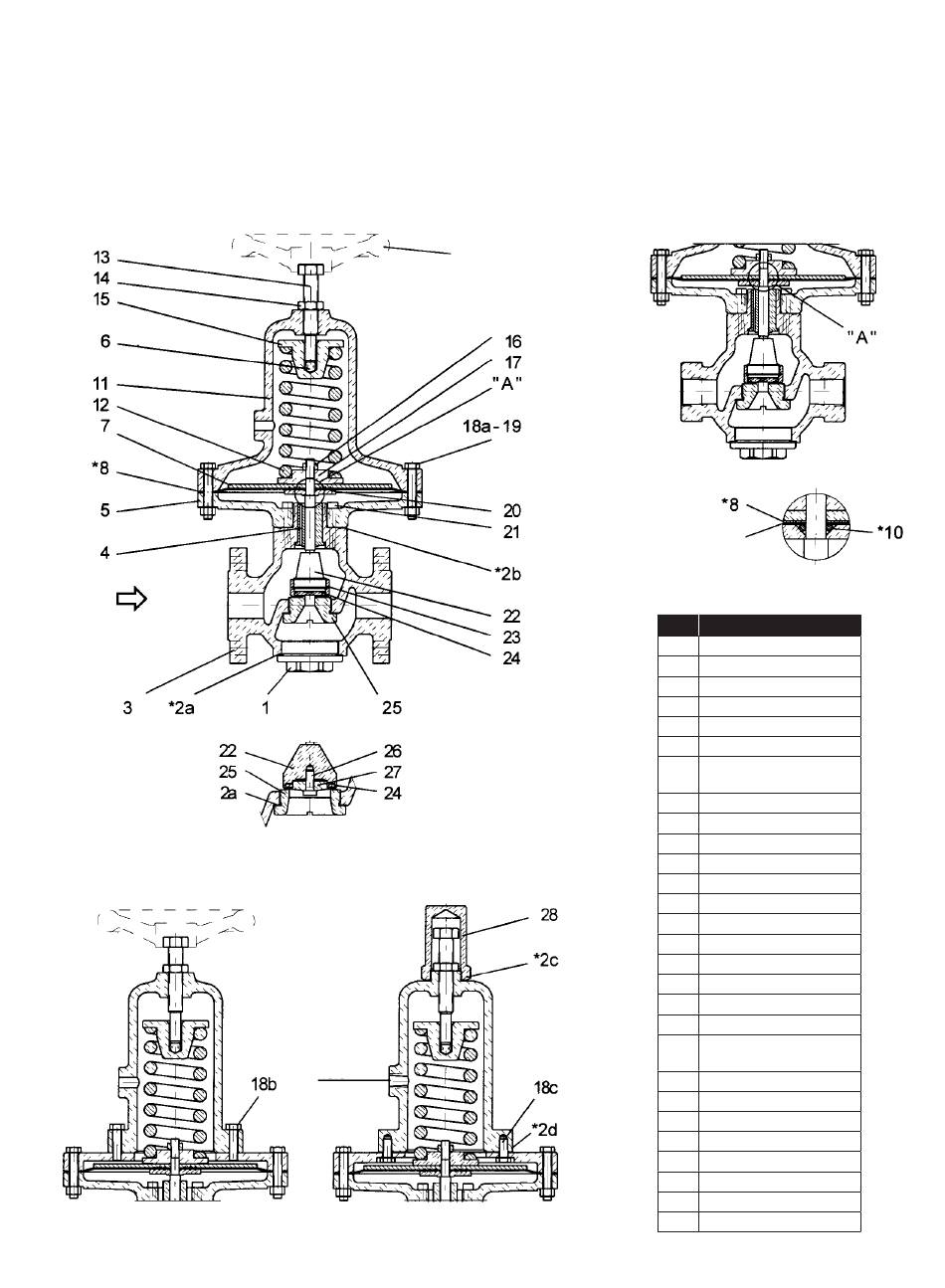

Las figuras 1 a 5 a continuación muestran la vista transversal de los reguladores serie 173,
junto con los nombres y las versiones de sus piezas.
Figura 1
Figura 5
Disco de tensión elástica para las válvulas ND 40 (1½") y ND 50
Figura 3
© 2016 General Electric Company. Todos los derechos reservados.
Variante con extremo en reborde
Figura 4
Variante
con tapa
sellada
Orificio
atornillado
(1/4"NPT)
Construcción ATEX gr. II cat. 2
Figura 2
Rueda manual
(solo a petición)
*9 (solo a petición)
Manual de instrucciones para reguladores de presión Masoneilan serie 173 | 3
Variante con extremo
atornillado
Ref.
Nombre de pieza
1 Cubierta
*2 Juego de juntas
3 Cuerpo
4 Guía
5 Caja de la membrana
6 Esfera
7 Placa de la membrana
(superior)
*8 Membrana
*9 Protector (opcional)
*10 Junta tórica
11 Caja del muelle
12 Muelle
13 Tornillo de ajuste
14 Tuerca de bloqueo
15 Botón del muelle
16 Tuerca
17 Guía del muelle
18 Tornillo
19 Tuerca
20 Placa de la membrana
(inferior)
21 Tornillo
*22 Obturador
*23 Anillo
*24 Disco
*25 Asiento
*26 Tornillo
*27 Placa de juntas
28 Tapa
*Piezas de repuesto recomendadas.
