Resumen de contenidos para Sterling Elite XS

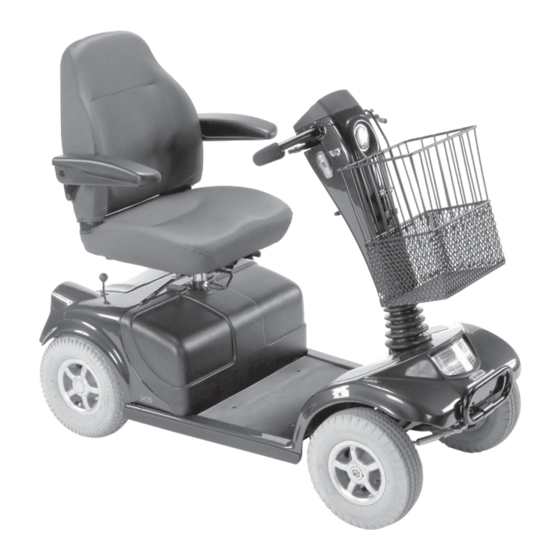

- Página 1 Elite XS 3 & 4 ruedas Manual del Usuario...
- Página 2 Cómo Utilizar este Manual En Sunsire Medical deseamos que obtenga el máximo provecho de su Sterling Elite XS. El Manual del Usuario le permitirá familiarizarse con la Scooter y sus características. Incluye directrices sobre el uso diario y cuidado general así como información sobre las exigentes normas de calidad que seguimos y detalles sobre la garantía.
- Página 3 Indice Introducción página 1 Garantía página 2 Características página 3 Instrucciones de seguridad y guía del usuario página 4 - 8 Funciones del manillar página 9 - 10 Funcionamiento de la Scooter página 11 - 13 Guía para un Funcionamiento y Uso Seguros página 14 - 15 Control Programable página 16...
- Página 4 Esta Scooter ha sido diseñada para el máximo confort, seguridad y durabilidad y ha sido exhaustivamente comprobada y sometida a prueba por nuestros expertos. La Scooter Elite XS ha sido clasifica como vehículo de categoría C según la norma europea para sillas de ruedas EN 12184.
-
Página 5: Condiciones De Garantía
Garantía 7. Las condiciones de garantía anteriores se aplican a Garantía todas las piezas de las Scooter, para modelos comprados al precio de venta al público. El formulario de la garantía se suministra con este manual. Indique en él los datos pertinentes con el fin de que su 8. -
Página 6: Características
Características Asiento Ajuste del manillar Panel de control Palancas de control (página 8) (página 9) (páginas 9-10) (página 9) Reposabrazos abatibles Freno secundario (página 8) de emergencia (pagina 13) Palanca de desembrague (rueda libre) (página 11) Neumáticos Palanca oscilación Batería y carga Parachoques (página 7) asiento... - Página 7 Instrucciones de seguridad y guía para el usuario Cómo montarse en la Scooter 1. Compruebe que la llave está en posición OFF. 2. Póngase de pie al lado de la Scooter. 3. Tire de la palanca de giro del asiento hacia arriba y gire el asiento hasta que quede delante de usted (Foto 1).
- Página 8 Instrucciones de seguridad y guía para el usuario Instrucciones generales de Al subir o bajar un bordillo seguridad No intente subir o bajar bordillos de más de 10 cm. La seguridad es importante cuando se utiliza cualquier vehículo motorizado. Siempre suba y baje los bordillos con A continuación se incluyen algunos precaución y perpendicularmente de consejos para preservar la seguridad.
- Página 9 Instrucciones de seguridad y guía para el usuario Levantar componentes de más de 10 kg Tenga en cuenta que estas instrucciones sólo se incluyen a título de guía. Asiento: 1. Tire hacia arriba de la palanca de giro y gire el asiento 90° en sentido horario (Foto 7).
- Página 10 Instrucciones de seguridad y guía para el usuario Baterías Neumáticos Antes de salir con la Scooter No infle los neumáticos utilizando un asegúrese siempre que las baterías sistema de inflado motorizado. están suficientemente cargadas. La presión de cada neumático debe ser Asegúrese siempre que las baterías se como máximo de 172 kPa (25 psi).
- Página 11 Instrucciones de seguridad y guía para el usuario Transporte Utilización de teléfonos móviles Al transportar la Scooter quite el asiento No deben utilizarse teléfonos móviles o y baje la barra de dirección (Fig. 2). celulares cuando está funcionando el vehículo. Coloque siempre la Scooter en el maletero del vehículo.
-
Página 12: Funciones De Control En El Manillar
Funciones de control en el manillar Mandos (Fig. 6 a 8) Panel de Control Recuerde que los mandos están situados en el manillar (Fig. 6). Palancas de movimiento (Fig. 7): Está situadas bajo las asas del manillar. Con ellas se regula la velocidad y la marcha adelante o atrás. - Página 13 Funciones de control en el manillar Indicador de Batería (Fig. 9): Está situado en el centro del panel de control. Indica la carga media que queda en las baterías. Verde indica que las baterías están totalmente cargadas. Amarillo indica precaución y que las baterías están cargadas a la mitad.
-
Página 14: Funcionamiento De La Scooter
Funcionamiento de la Scooter Mecanismo de desembrague (rueda libre) On/Off Este mecanismo desembraga el sistema de accionamiento, lo que permite desplazar a la Scooter manualmente (Fig. 10). La Scooter se desembraga tirando hacia arriba de la palanca situada en la parte trasera. Una vez desembragada este estado aparecerá... - Página 15 Funcionamiento de la Scooter Conducción básica 5. Si se toman las curvas muy ceñidas sobre el pavimento 1. Asegúrese que se encuentra una de las ruedas traseras correctamente sentado en la puede quedar fuera del Scooter y que el Mando de pavimento, causando Control de Velocidad está...
- Página 16 Funcionamiento de la Scooter Freno Freno de emergencia En el caso improbable de un Para parar la Scooter movimiento imprevisto de la simplemente suelte la palanca de Scooter, la utilización del freno movimiento y mantenga las SFSE o si se apaga la Scooter con manos sobre el manillar.
-
Página 17: Guía Para Un Funcionamiento Y Uso Seguros
Guía para un Funcionamiento y Uso Seguros Subir y bajar bordillos Fig. 13 Su Scooter puede subir y bajar bordillos y obstáculos de hasta 10 cm. Al subir bordillos recuerde conducir hacia delante y perpendicularmente al bordillo. Pare la Scooter a una distancia de aproximadamente 30-60 cm del bordillo, seleccione una velocidad media-alta y avance sin pararse. - Página 18 Guía para un Funcionamiento y Uso Seguros Subir pendientes La Scooter ha sido diseñada para subir y bajar pendientes razonables de hasta 14° (1 en 4) (Fig. 15), aunque tanto la capacidad para subir pendientes como la distancia recorrida resultará afectada por lo siguiente: 1.
- Página 19 Guía para un Funcionamiento y Uso Seguros Cinturón de seguridad – Rampas No disponible en España Con la Scooter se pueden subir El cinturón se fija a los fácilmente rampas de acceso o reposabrazos del asiento. dentro de un edificio. Siempre que sea posible conduzca la Scooter de cara a la pendiente tal como se muestra en...
- Página 20 Controles programables Si la Scooter se para o no anda la Para mantener la seguridad, razón es normalmente indicada puede que en ciertas condiciones por el parpadeo de una lámpara la Scooter no ande, se pare o sólo del ESTADO en el panel de marche a velocidad o potencia control.
-
Página 21: Baterías Y Carga
Baterías y Carga Información General Sin necesidad de mantenimiento Las baterías son la fuente de energía de casi todos los equipos modernos que Este tipo de batería utiliza un método facilitan la movilidad existentes hoy en diferente para alojar el electrolito, el día. - Página 22 Baterías y Carga 8. Por regla general, las baterías que Programa para cuidar las no requieren mantenimiento baterías que no requieren necesitan más tiempo para mantenimiento cargarse que las baterías de plomo. 1. Utilice sólo un cargador aprobado Recuerde siempre retirar el por Sunrise Medical compatible con enchufe macho de la Scooter el vehículo que está...
- Página 23 Teórico del Consumo de Energía baterías disponibles en su de las Scooters. Scooter Elite XS de darán Esta prueba se realizó en suficiente autonomía para la condiciones controladas con mayor parte de las formas de vida de los usuarios.
- Página 24 Baterías y Carga Cargador de Baterías externo Utilice siempre las baterías recomendadas por Sunrise Su Scooter es suministrada con Medical, suministradas por el un cargador individual. Tenga en Distribuidor local autorizado. El cuenta de que sólo deben cargador debe ser mantenido utilizarse cargadores con una seco a temperaturas entre -25°C capacidad mínima de 4 Amp y...
-
Página 25: Mantenimiento Rutinario
Mantenimiento Rutinario La tabla siguiente indica las comprobaciones que deben ser efectuadas durante el mantenimiento rutinario. No existe manual de mantenimiento. El mantenimiento y la localización de averías deberían ser realizados por un Distribuidor autorizado de Sunrise Medical a no ser que se indique lo contrario. Las comprobaciones siguientes pueden ser realizadas por el usuario Comprobación de la carga de la batería (Fig. -
Página 26: Historial De Mantenimiento
Historial de Mantenimiento Esta sección tiene como fin ayudarle a anotar todas las operaciones de mantenimiento y reparaciones realizadas en la Scooter. Si decidiese vender o cambiar su Scooter en el futuro, este registro le resultará de la máxima ayuda. Al Servicio de Asistencia también le será útil este registro. Nombre del Cliente Fecha de Compra Dirección...
