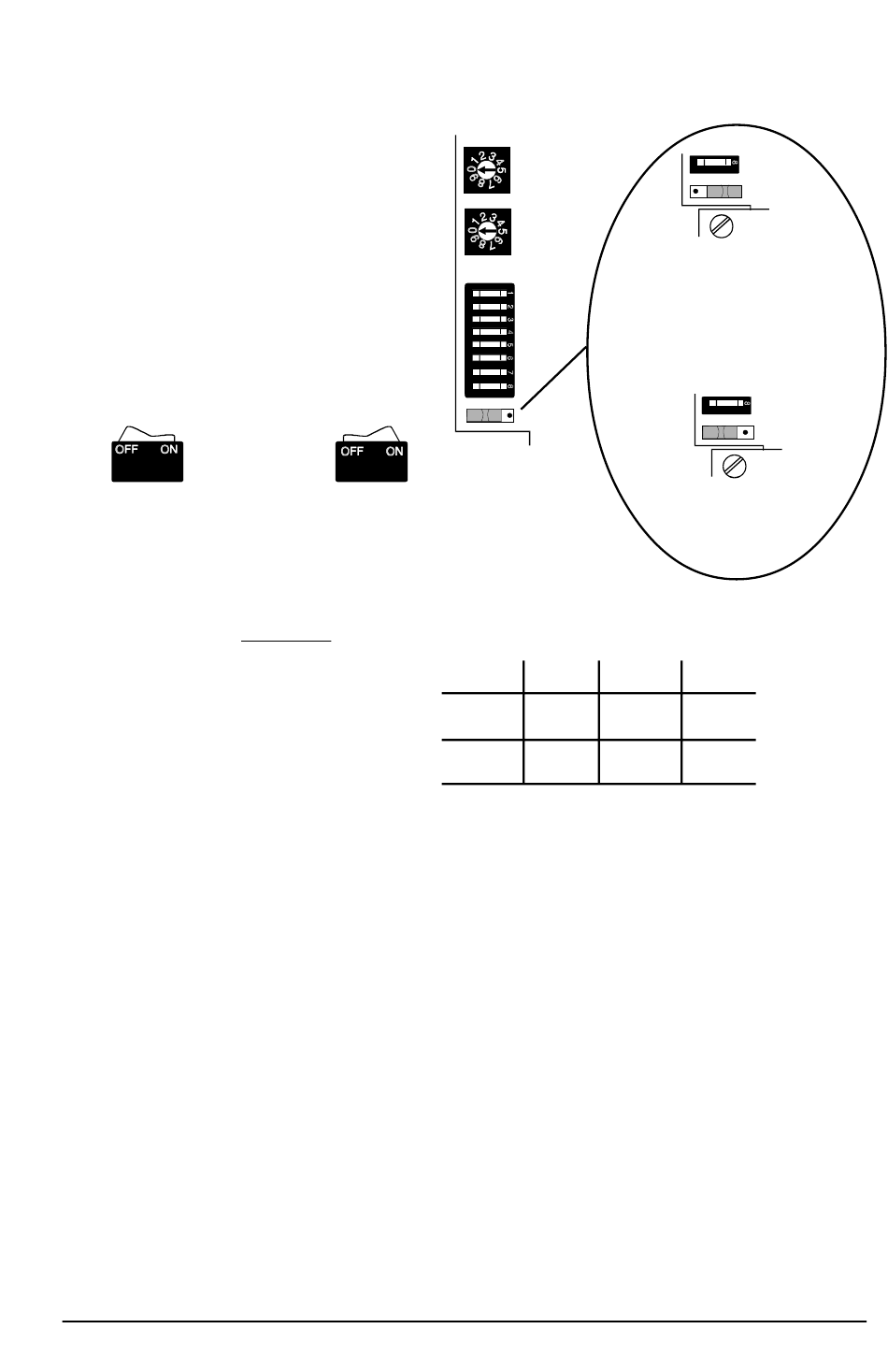

Configuración del LDM-32 en el Sistema 5000
Dirección del
Controlador de
Lámparas
Rango 01-04*
Poisición ON
LDM-32 DIP (SW3)
1. Control de Relés: Uso Futuro - este microinterruptor deberá estar en OFF en el Sistema 5000
2. Número de Expansores instalados:
3. Número de Expansores instalados:
4. Indicación de la CPU: Deberá situarse en ON para habilitar a la CPU-5000 desde las primeras 8
posiciones del LDM-32 al tercer expansor LDM-E32 posiciones 57-64. Sólo se realizará en el LDM-32
con dirección 1.
5. Sólo Lectura: Deberá situarse este microinterruptor en ON en los módulos LDM que proporcionen
la misma información que otros módulos situados en otro emplazamiento (en el caso que dos o más
módulos LDM tengan la misma dirección, todo excepto uno deberán estar configurados como Sólo
Lectura.)
6. Deshabilitar el zumbador: Deberá situarse este microinterruptor en ON en caso de no desear
que el zumbador interno se active cada vez que ocurra un evento.
7. Deshabilitar las teclas de membrana: Para deshabilitar las teclas de control de E/S del módulo
LDM, deberá situarse este microinterruptor en ON. Cuando se encuentren inhibidas, la tecla de
prueba de lámparas local continua funcionando. Además, la tecla de Reconocimiento/Prueba de
lámparas tendrán sólo capacidad local, no siendo reconocidas por el Sistema 5000.
8. Deshabilitar el parpadeo: Sitúe este microinterruptor en ON para deshabilitar el parpadeo de
LEDs asociado a eventos no reconocidos. Deshabilitando el parpadeo se deshabilita también el
zumbador interno. Este microinterruptor deberá estar en ON cuando se utilice el módulo expansor de
relés (LDM-R32).
*El controlador de lámparas (LDM) podrá tener las direcciones 1, 2, 3 o 4. El direccionamiento del
módulo respectivo dependerá de la programación del anunciador en el Sistema 5000. Vea el documento
Sistema 5000 programación del anunciador referencia 15584.
MN-DT-420
Unidades
Decenas
DIP SW3)
(se describe abajo)
Posición OFF
(para el Sistema 5000):
NOTIFIER ESPAÑA, S.A.
Modo de funcionamiento
LDM-32
Ninguno
Uno
OFF
OFF
OFF
SW4
modo
ALARMA/AVERÍA
(SW4 posición derecha)
SW4
modo
SÓLO ALARMA
(SW4 posición
izquierda)
Dos
Tres
ON
OFF
ON
ON
ON
2 8
