Requerimientos de la Instalación
La Central AM2020/AFP1010 deberá contar con una tarjeta de comunicaciones (SIB-
2048). El circuito EIA-485 deberá conectarse a la tarjeta SIB-2048 como se indica a
continuación:

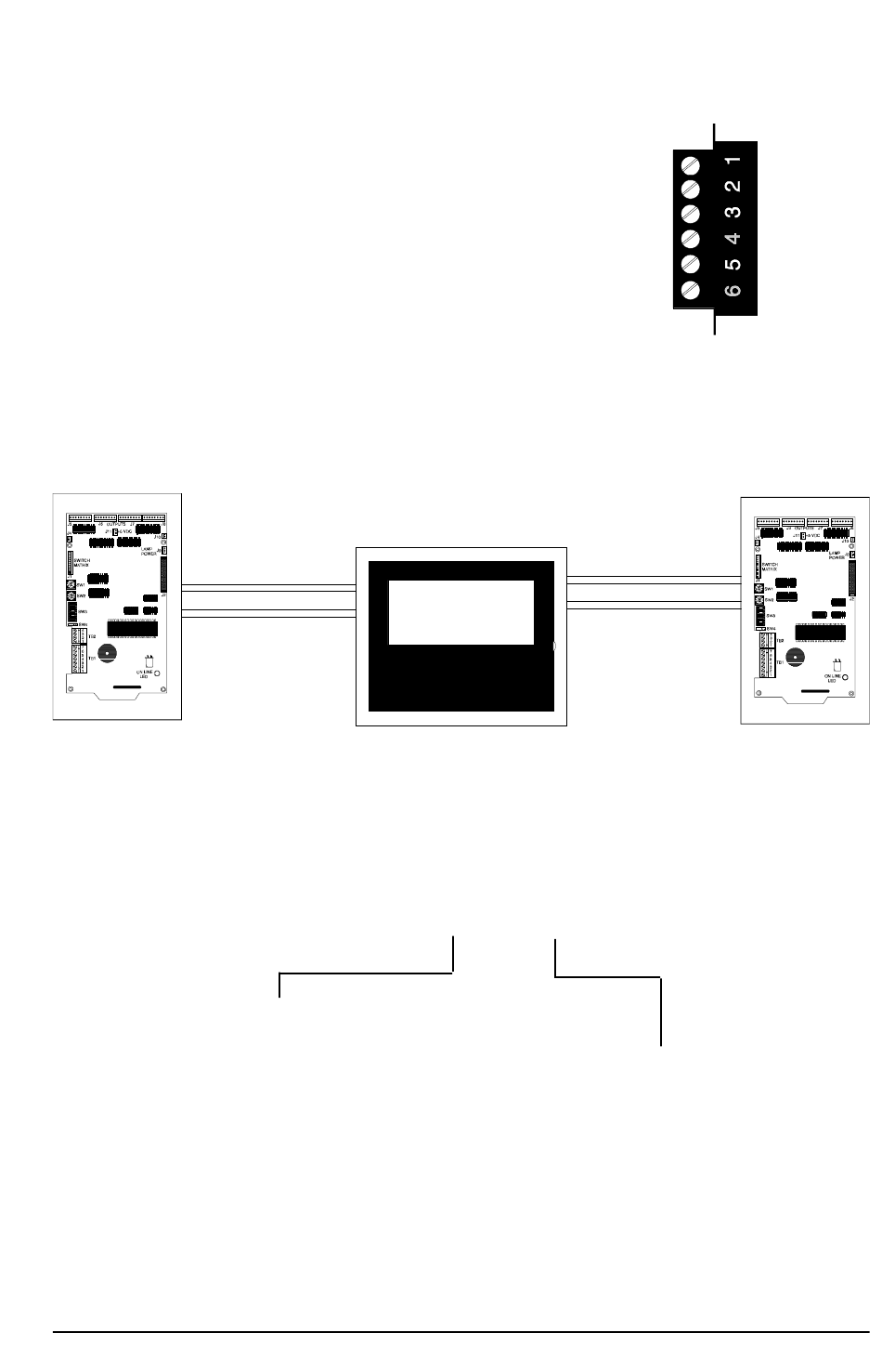

Figura B-1:
Circuito EIA-485
Alimentación limitada y supervisada
La placa de comunicaciones SIB-2048 tiene un circuito EIA-485 el cual puede extenderse
hasta 4.000 metros con cable de 2mm (12 AWG), tal y como se indica a continuación
situando a la Central en medio del recorrido. Deberá colocarse una resistencia final de 120
ohm en cada final de línea.
LDM-32
24 Vdc
Circuito EIA-485
(máximo 2.000m)
Programación de un anunciador remoto
Los puntos del módulo LDM deberán ser programados en la AM2020/AFP1010 para que
aparezcan en el LDM. La AM2020 utiliza el siguiente formato para los puntos anunciadores:
Dirección del Anunciador LDM
En el rango de 1-32, el cual se
indicará en el interruptor rotatorio del
anunciador.
Modo Alarma/Avería LDM
Sólo modo Alarma
Para programar el módulo LDM en la AM2020/AFP1010 y los diferentes puntos y zonas de
software vea el Manual de Programación de la AM2020/AFP1010 Documento 15334.
MN-DT-420
Común EIA-485
Tierra (chasis )
EIA-485 Lazo 1 (+)
EIA-485 Lazo 1 (-)
EIA-485 Lazo 2 (+)
EIA-485 Lazo 2 (-)
Central de Incendios
A(xx) P(yy)
Primer
LDM-32
LDM-E32
puntos 1-16 17-32
LDM-32
LDM-E32
puntos 1-32
33-64
NOTIFIER ESPAÑA, S.A.
24 Vdc
C
ircuito EIA-485
(máximo 2.000m)
Punto Anunciador LDM
Segundo
LDM-E32
33-48
P5
SIB-2048
LDM-32
Tercer
LDM-E32
49-64
4 1
