Manual del usuario
Calibrador Multifunción de Precisión
Modelo 422123
Introducción
Agradecemos su compra del Calibrador Multifunción de Precisión modelo 422123 de
Extech. Este dispositivo can surtir mA, mV, V, temperatura (°C/°F) y frecuencia. Este
dispositivo ofrece además PASO y AUTO RAMPA. El uso cuidadoso de este medidor le
proveerá muchos años de servicio confiable.
Publicidad
Tabla de contenido
Manuales relacionados para Extech Instruments 422123
Resumen de contenidos para Extech Instruments 422123
- Página 1 Modelo 422123 Introducción Agradecemos su compra del Calibrador Multifunción de Precisión modelo 422123 de Extech. Este dispositivo can surtir mA, mV, V, temperatura (°C/°F) y frecuencia. Este dispositivo ofrece además PASO y AUTO RAMPA. El uso cuidadoso de este medidor le...
-
Página 2: Descripción Del Medidor

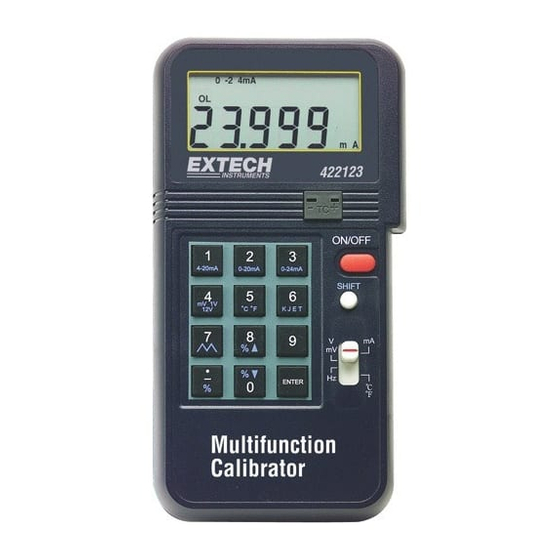

Descripción del medidor Pantalla LCD 5 dígitos Teclado numérico y funciones SHIFT Enchufe de entrada para termopar °C Tecla ON/OFF Botón SHIFT (Activa 2 función en el teclado) Selector de función NOTA: El compartimiento de la batería, soporte inclinado, y adaptador CA/ enchufe de la batería externa se ubican en la parte posterior del medidor. -
Página 3: Operación Del Medidor
3. Espere a que se apague el indicador STANDBY antes de usar el medidor. 4. Para apagar el medidor, presione de nuevo el botón rojo ON/OFF. Nota: El calibrador 422123 comenzará a producir la señal deseada después de que el usuario presione ENTER o inmediatamente después de teclear el quinto dígito. - Página 4 Salida de voltaje CD (0 a 1V, 0 a 12V, 0 a 100mV) 1. Asegure que los cables no estén en corto o conectados a dispositivo alguno. 2. Deslice el selector de función a posición 'V, mV' y espere a que se apague STANDBY. 3.
-
Página 5: Funciones Avanzadas
Funciones avanzadas Programación de una salida en por ciento (sólo salidas de corriente y voltaje) Los valores de salida pueden ser programados en porciento. Por ejemplo, una salida de 4 a 20mA puede programarse de la siguiente manera: 0% = 4mA, 50% = 12mA, y 100% = 20mA. -
Página 6: Mantenimiento
Función de rampa automática (sólo salidas de voltaje y corriente) → → La función de autorampa ajusta la salida del medidor de 0 a 100% 100% a 0% 100%, y así sucesivamente. La LCD superior (pequeña) indica el prociento de salida mientras que la LCD principal indica la señal de salida real. -
Página 7: Especificaciones
Especificaciones Indicador LCD multifunción grande de 5 dígitos Escalas de salida (fuente), resolución, y precisión Corriente CD 4 a 20.000mA, 0 a 20.000mA, 0 a 24.000mA Precisión para todas las escalas mA: ± (0.025% + 3 dígitos) Voltaje CD 0 a 100.00mV; 0 a 1.0000V; 0 a 12.000V; Precisión para todas las escalas de voltaje: ±... -
Página 8: Apéndice - Tabla De Salida De Frecuencia
Apéndice - Tabla de salida de frecuencia Todas las frecuencias menores a 125Hz están disponibles en pasos de 1 Hz. Sin embargo, sólo frecuencias específicas están disponibles sobre 126 (inclusive). Consulte la siguiente tabla. 126.00 127.03 128.07 129.13 130.20 131.30 132.41 133.54 134.12... - Página 9 1976.28 1984.12 1992.03 2000.00 2008.03 2016.12 2024.29 2032.52 2040.81 2049.18 2057.61 2066.11 2074.68 2083.33 2092.05 2100.84 2109.70 2118.64 2127.65 2136.75 2145.92 2155.17 2164.50 2173.91 2183.40 2192.98 2202.64 2212.38 2222.22 2232.14 2242.15 2252.25 2262.44 2272.72 2283.10 2293.57 2304.14 2314.81 2325.58 2336.44 2347.41 2358.49 2369.66...
-
Página 10: Garantía
Garantía EXTECH INSTRUMENTS CORPORATION garantiza este instrumento libre de defectos en partes o mano de obra durante un año a partir de la fecha de embarque (se aplica una garantía limitada a seis meses para los cables y sensores). Si fuera necesario regresar el instrumento para servicio durante o después del periodo de garantía, llame al...
