Instalación de la placa base

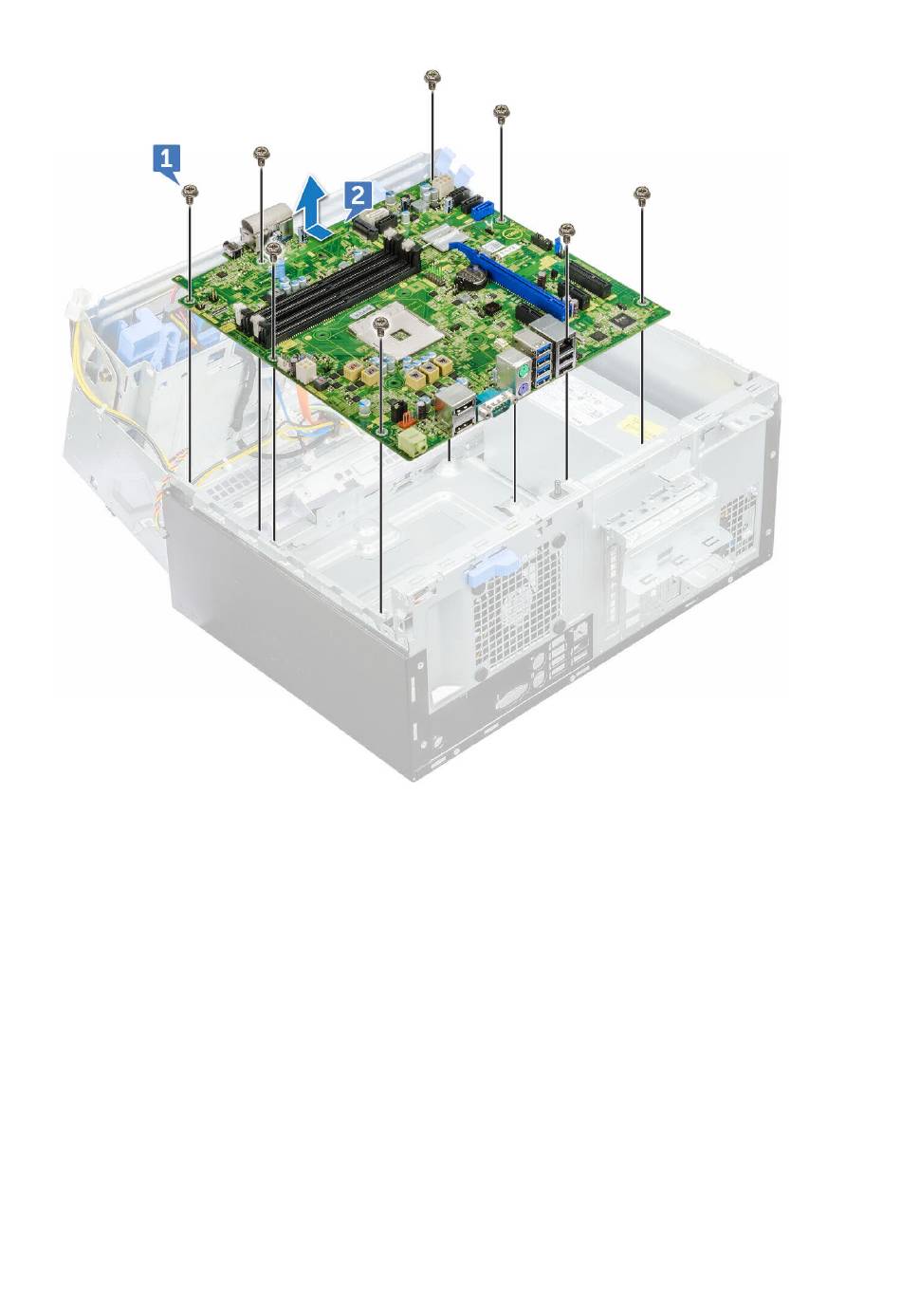

1. Sujete la placa base por los bordes y alíneala hacia la parte posterior del equipo.
2. Baje la tarjeta madre del sistema en el chasis hasta que los conectores de la parte posterior de la tarjeta madre del sistema estén
alineados con las ranuras del chasis y los orificios para tornillos de la tarjeta madre del sistema estén alineados con los separadores de la
computadora (1).
3. Reemplace los tornillos (6+/-1) para asegurar la placa del sistema al equipo.
4. Disponga todos los cables en sus vías.
5. Alinee los cables con las clavijas de los conectores de la placa base y conecte los siguientes cables a la placa base:
a) interruptor de intrusiones
b) Ventilador del sistema
c) distribución de alimentación para disco duro y unidad óptica
d) PSU (2 cables)
e) cables de disco duro y unidad óptica (4 cables)
f) el altavoz
g) el interruptor de alimentación
6. Fije el cable del interruptor de intrusión al ventilador del sistema con una cinta adhesiva.
7. Conecte el cable del ventilador del sistema al conector de la placa base.
8. Cierre la puerta del panel frontal.
9. Coloque:
