Manuales relacionados para Extech Instruments MG500
Resumen de contenidos para Extech Instruments MG500

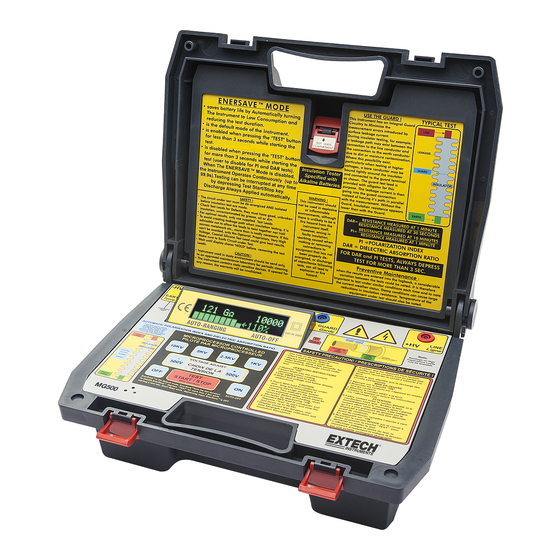

- Página 1 Manual del usuario Probador digital de aislamiento para alto voltaje 10KV Modelo MG500...
-
Página 2: Introducción
Introducción Gracias por elegir el Modelo MG500 de Extech Instruments. Este instrumento se embarca completamente probado y calibrado y con uso apropiado le proveerá muchos años de servicio confiable. Por favor Visite nuestra página en Internet (www.extech.com) para descargar la versión más reciente de esta Guía del Usuario, actualizaciones de producto y Soporte al Cliente. - Página 3 Si está conectado a un circuito vivo, sonará un tono pulsante rápido y se mostrará un mensaje de advertencia. En este caso, pare las pruebas y desconecte inmediatamente el aparato del circuito bajo prueba. MG500-es-ES_v1.3 3/17...
-
Página 4: Características
Modo Ener-Save™ de bajo consumo de energía de la batería durante la prueba de resistencia de aislamiento o Protección de sobrecarga o Indicador de batería baja o Función de apagado automático o Advertencia de presencia de voltaje externo (> 500 VCA ó VCC) MG500-es-ES_v1.3 3/17... -
Página 5: Descripción
1 kV Botón de ajuste (-) de voltaje Nota: El compartimento de la batería está situado en la parte inferior del aparato y el compartimiento de cables de prueba se encuentra detrás de la cubierta anterior. MG500-es-ES_v1.3 3/17... -
Página 6: Siempre Lea El Manual Del Usuario Antes De Utilizar Este
Revise la integridad de los cables de prueba. Si encuentra grietas o daños, sustituya con cables de prueba nuevos de las MISMAS especificaciones. Siempre ponga a tierra el circuito bajo prueba. Después de la prueba, de unos segundos al instrumento para descargar el circuito a prueba. Siga la descarga en la pantalla. MG500-es-ES_v1.3 3/17... - Página 7 (pruebas de hasta 10 minutos cuando EnerSave está apagado). • La pantalla muestra la duración de la prueba, gráfico de barras en tiempo real indica voltaje y resistencia de aislamiento, después de 1 minuto, el RAD y después de 10 minutos, el IP. MG500-es-ES_v1.3 3/17...
-
Página 8: Preparación Del Medidor
Conecte el cable de prueba Rojo (Línea) al otro lado del aislante bajo prueba. o Guarda fugas Opcional: Conecte el cable Azul (Guarda) a la cubierta aislante y material de recubrimiento como se muestra en el diagrama. Use un alambre de cobre enrollado alrededor del aislante en su centro. MG500-es-ES_v1.3 3/17... -
Página 9: Operación
8. Para hacer otra prueba, presione el botón TEST START / STOP, en la pantalla debe aparecer el indicador Conecte los cables; el instrumento está listo para ejecutar una nueva prueba. 9. El instrumento se apaga automáticamente después de 5 minutos de inactividad. MG500-es-ES_v1.3 3/17... - Página 10 PI = (valor de IP) DAR = (valor RAD) 7. Para hacer otra prueba, presione el botón TEST START / STOP, en la pantalla debe aparecer el indicador Conecte los cables; el instrumento está listo para ejecutar una nueva prueba. MG500-es-ES_v1.3 3/17...
-
Página 11: Cronómetro De Tiempo Transcurrido
Al finalizar una prueba, el medidor automáticamente descarga el alto voltaje. El estado de descarga automática se indica en la pantalla. Durante la descarga sonará la alarma y, cuando esté completamente descargado, en la pantalla aparecerá el icono HOLD. MG500-es-ES_v1.3 3/17... -
Página 12: Aplicación-Información Específica
Si se indica una debilidad, el motor y los demás componentes deberán ser revisados individualmente. Si el motor está desconectado en las terminales del motor, conecte el cable ROJO a la carcasa aterrizada del motor y el cable VERDE a uno de los cables del motor. MG500-es-ES_v1.3 3/17... -
Página 13: Prueba De Transformador
Puede probar transformadores desconectados completamente de la línea y de la carga. Note que no deberá desconectar la tierra de la caja. Las cinco pruebas enlistados a continuación probarán completamente un transformador monofásico. Note que deberá dejar transcurrir cuando menos un (1) minuto entre cada prueba. MG500-es-ES_v1.3 3/17... -
Página 14: Aplicaciones De Medición De Resistencia De Aislamiento Inusuales
Aplicaciones de medición de resistencia de aislamiento inusuales o En transformadores y otras aplicaciones eléctricas se puede usar pintura o barniz especial como aislante o También se pueden probar mantas, trajes y guantes aislantes MG500-es-ES_v1.3 3/17... -
Página 15: Consideraciones De Medición De Aislantes
EQUIVALENCIA ELÉCTRICA AISLANTE SUCIO CIRCUITO AISLANTE SUCIO PRUEBAS TÍPICAS Notas: La resistencia como resultado de la contaminación puede reducir la resistencia total. La limpieza periódica puede reducir el consumo de energía del sistema. MG500-es-ES_v1.3 3/17... -
Página 16: Mantenimiento
Nunca limpie el instrumento mientras está encendido. Nunca limpie el instrumento mientras los cables de prueba estén conectados. Advertencia: Para evitar descargas eléctricas o daños al medidor, no permita agua u otros líquidos en el interior de la carcasa. Guarde el instrumento en un ambiente seco. MG500-es-ES_v1.3 3/17... -
Página 17: Especificaciones
IEC/EN 61010-1:2001 • EN 61326-1, EN55011+A1+A2, En 61000-4-2+A1+A2, En 6100-4-3+A1 • En 6100-4-8+A1 Copyright © 2013-2017 FLIR Systems, Inc. All rights reserved including the right of reproduction in whole or in part in any form ISO-9001 Certified www.extech.com MG500-es-ES_v1.3 3/17...
