4.3 DIAGRAMAS Y CONEXIONES DE LA REGLETA DE TERMINALES

4.3.1 REGLETA DE TERMINALES TS1/PCB2

Ver pagina del frente para un apropiado Diagrama de Cableado.

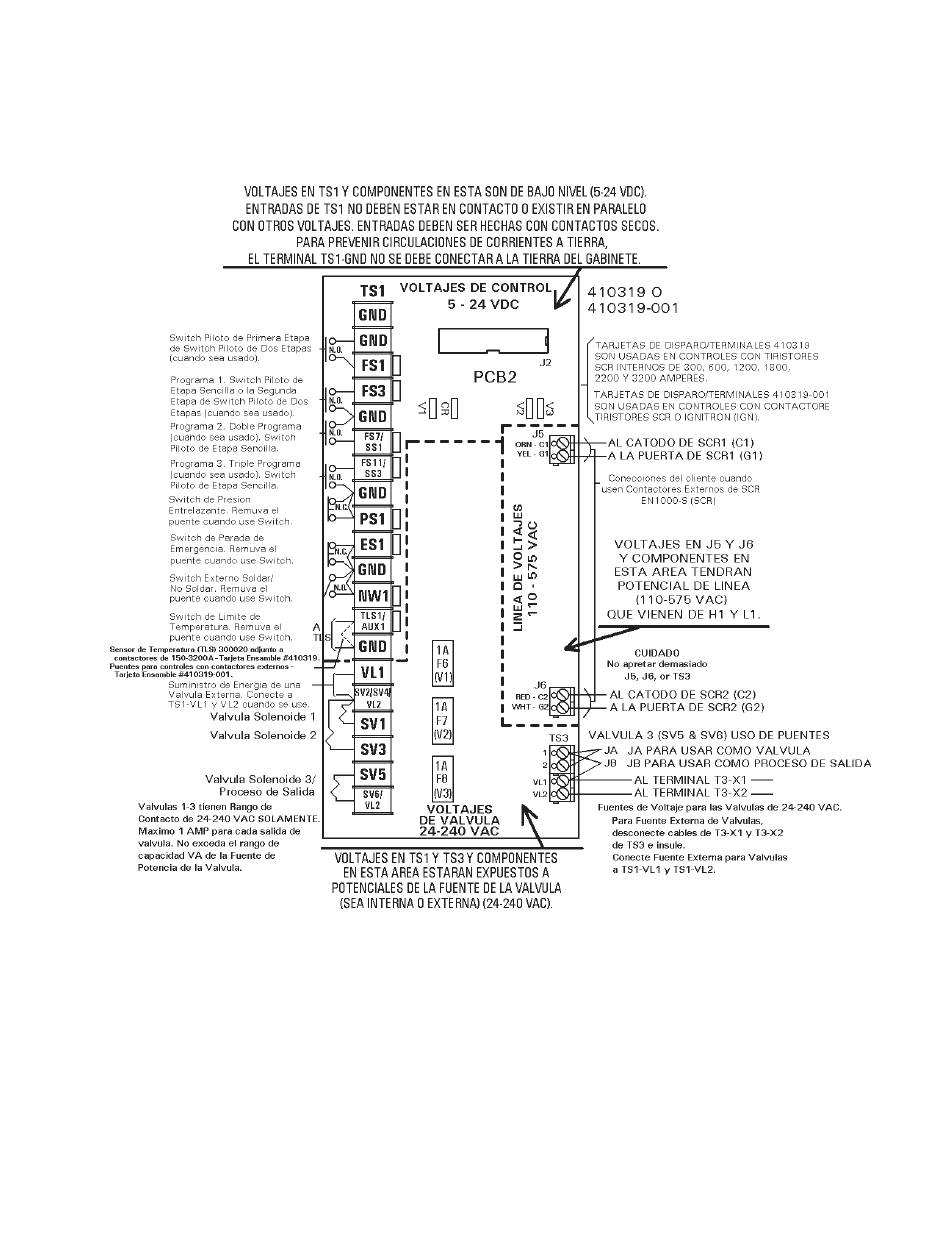

Figura 4-4. Regleta de Terminales/Tarjeta de Disparo
Para una mayor revisión de corriente de la ubicación de los componentes en este tablero, ver Figura
4-5.
ENTRON Controls, LLC. • 700120-001 • P<gina 29
