5.4.3 SELECCION DE PROGRAMA – S.S.
Use programa 00 para secuencia de switch de pedal #1,
programa 10 para secuencia de switch de pedal #2,
programa 20 para secuencia de switch de pedal #3 y
programa 30 para switch de pedal #4.*
Los switch de pedal y los diodos adicionales (P/N
170012) están conectados a la Regleta de Terminales
TS1 como se muestra en la Figura 5-9. El ensamble del
diodo puede ser sustituido con casi cualquier diodo de
silicón.
* Conexiones similares pueden usarse con la Opción S49 (ver
Sección SELECCION EXTERNA BINARIA).
MODO ANTI-ANCLAJE – S.S.
Cuando configure el control para el modo ANTI- ANCLAJE
usando las conexiones TS1, los terminales TS1-FS7/SS1 y
TS1-FS11/SS3 serán entradas para iniciaciones ANTI-
ANCLAJE.
1. Use dos polos sencillos, switch de botón de pulsar
normalmente abierto conectado entre TS1-FS7/SS1
y TS1-GND, y entre TS1-FS11/SS3 y TS1-GND
(ver Figura 5-10).
2. Ajuste FUNCION EXTENDIDA SELECCION
DE PROGRAMA para S.S.
Para iniciar una soldadura usando ANTI-ANCLAJE, ambos switch – TS1-FS7/SS1 y TS1-
FS11/ SS3 – deben ser cerrados dentro de 0.5 segundos uno del otro. Si ambos switch TS1-FS7
y TS1-FS11 no están cerrados dentro de 0.5 segundos uno de otro, el control mostrara E.r
Este error será corregido después de liberar la iniciación que se mantenía cerrada.
Con la operación ANTI-ANCLAJE, los electrodos de la máquina se retraen si uno o ambos botones
de pulsar son liberados antes del fin del tiempo ACERCAMIENTO/PRESION.
Para proveer ambos ANTI-ANCLAJE (botón de pulsar doble) y las iniciaciones de Contacto Sencillo
(con cierre), terminales TS1-FS3, TS1-FS7/SS1, y TS1-FS11/SS3 pueden ser conectados como se
muestra en la Figura 5-11. Solo el programa mostrado iniciara ya sea presionando el switch sencillo
TS1-FS3 o usando el modo de iniciación ANTI-ANCLAJE (TS1-FS7/SS1 y TS1-FS11/SS3).
Figura 5-11. Iniciaciones de Contacto Sencillo y ANTI-ANCLAJE
P<gina 52 • 700120-001 • ENTRON Controls, LLC.
S.S.
S.S. (cont.)
S.S.
S.S.
S.S.
S.S.
S.S.=02 02 02 02 02
S.S.
S.S.=02 02 02 02 02.
S.S.
S.S.
S.S.

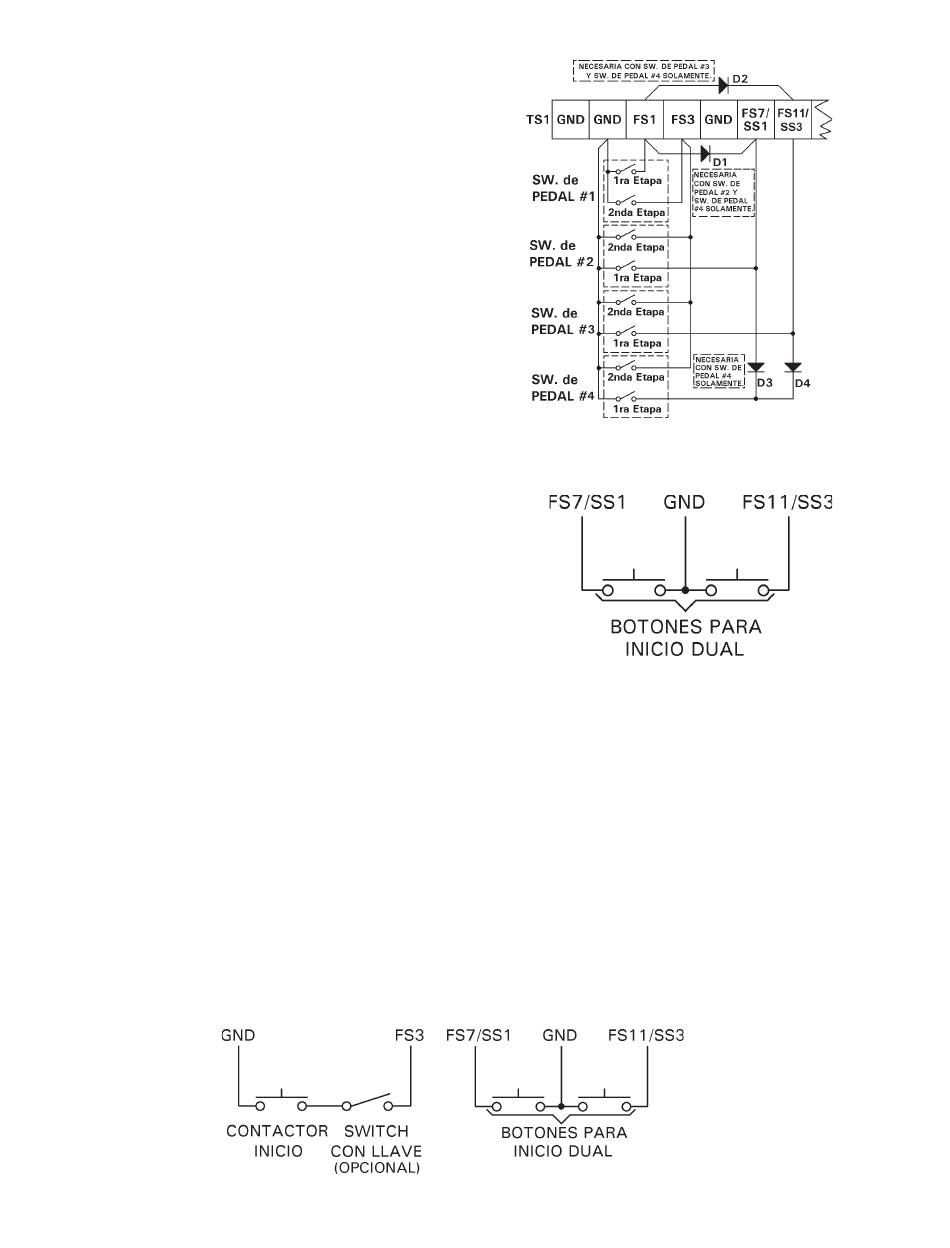

Figura 5-9. Switch de iniciación
múltiple de pedal de dos etapas
Figura 5-10. Conexiones
ANTI-ANCLAJE
E.r. . . . . =[ - - ].
E.r
E.r
E.r
