4.3.1 REGLETA DE TERMINALES TS1/PCB2 (cont.)
Empezando en Junio de 2004, una nueva cinta de revisión del esquema de la Regleta de Terminales/
Tarjeta de Disparo A/N 410319 fue despachado con nuestros controles. Junto con el nuevo esquema
de los componentes del tablero, el tablero ahora incluye manufactura opcional de ensamble con válvulas
24 VDC. Para más información sobre la opción de válvula 24 VDC, ver Nota de Aplicación 700189.
Los resistores de la válvula de carga han sido omitidos. La fuga interna en un relay de estado sólido
puede causar que los voltajes sean enviados a través de válvulas de salida descargadas. Cuando los
Terminales de Válvulas son cargados, esos voltajes desaparecerán.

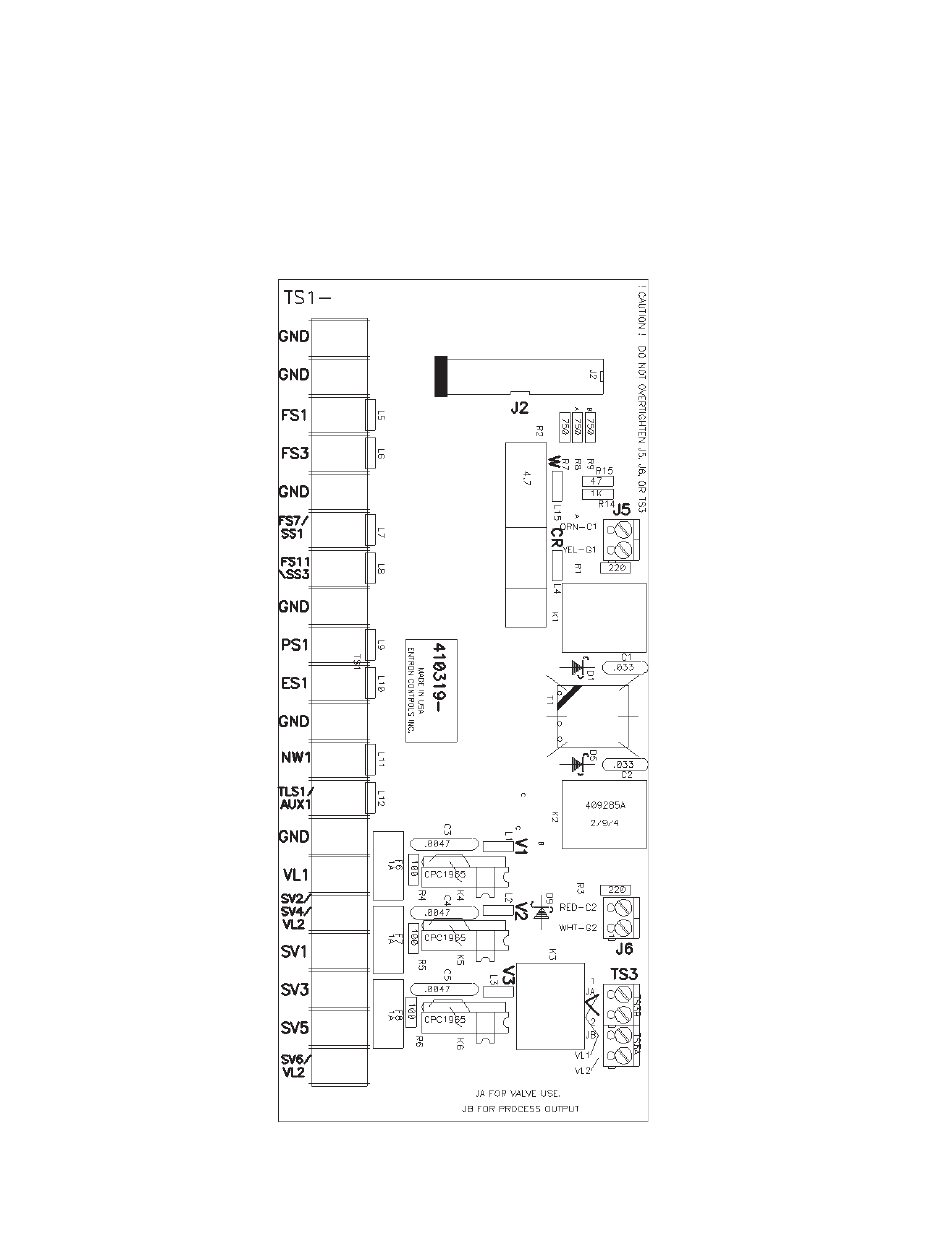

Figura 4-5. Ubicación del componente en la nueva Regleta de Terminales/Tarjeta de Disparo
Para conexión de todos los terminales, ver Figura 4-4.
P<gina 30 • 700120-001 • ENTRON Controls, LLC.
