Antes de su utilización

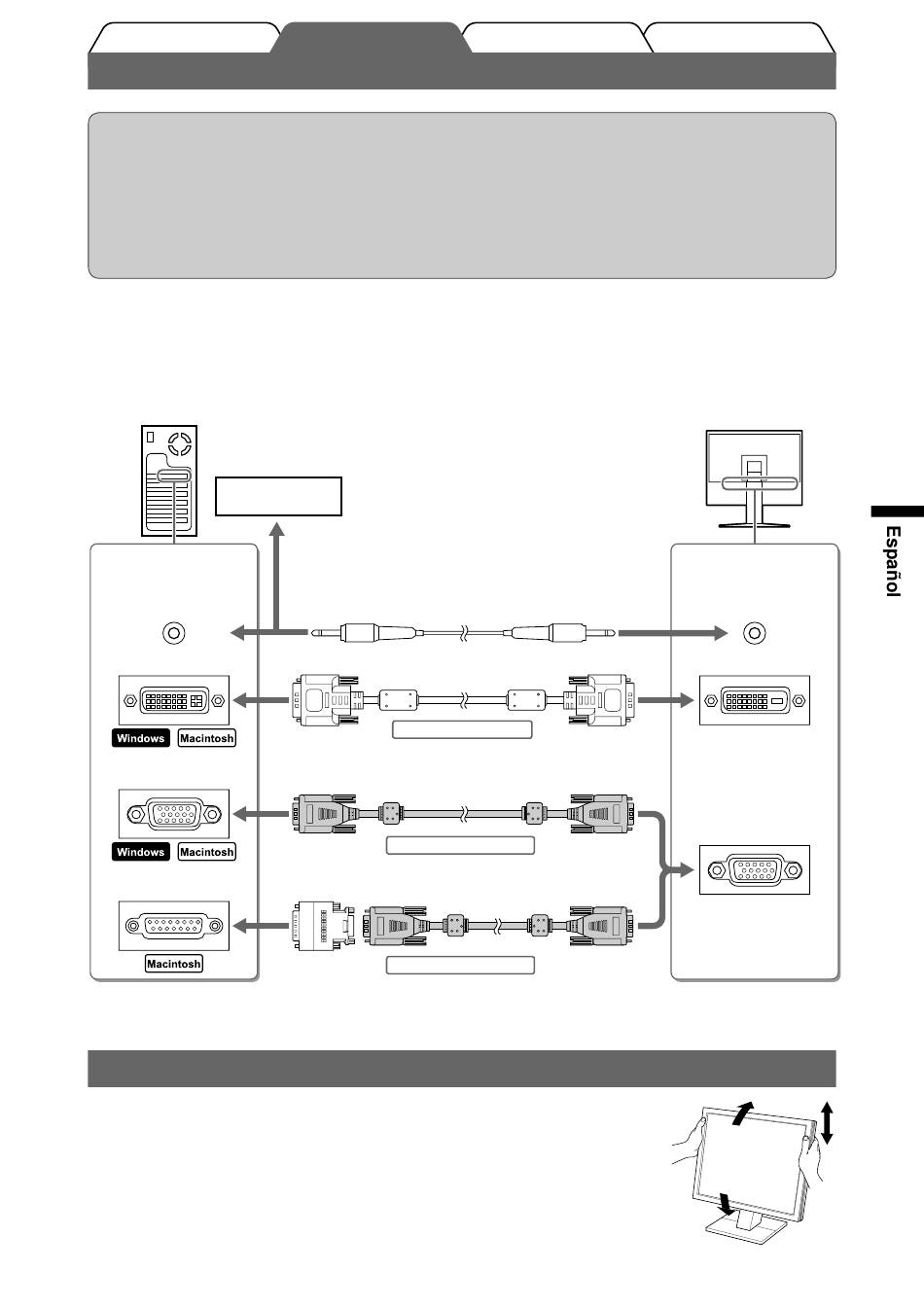

Conexión de los cables
Atención
• Si sustituye el monitor actual por un monitor M1700/M1900, consulte la tabla de resoluciones (parte
posterior de la portada) para cambiar la confi guración de la resolución y la frecuencia vertical del
ordenador a una disponible para el monitor M1700/M1900.
NOTA
• Cuando utilice los altavoces, conecte el cable con minitoma estéreo al terminal de salida de audio del PC,
reproductor de CD, etc.
• Si va a conectar dos ordenadores al monitor, consulte el manual del usuario almacenado en el CD-ROM.
1
Compruebe que la alimentación del monitor y del ordenador está desactivada.
2
Conecte el monitor al ordenador con un cable de señal haciendo coincidir los
conectores.
Una vez conectados los conectores del cable, apriete los tornillos de los conectores para fi jar la
conexión.
Reproductor de
CD, etc.
Conectores del
ordenador
Terminal de salida de audio
(Minitoma estéreo)
Conector DVI-I
Miniconector D-sub de
15 contactos
Conector D-sub de
15 contactos
3
Enchufe el cable de alimentación en una toma de corriente y el conector de
alimentación en el monitor.
Ajuste de la altura y el ángulo de la pantalla
Es posible ajustar la altura, inclinación y giro de la pantalla para conseguir una
posición de trabajo adecuada.
Instalación
Terminal de salida de audio
(Minitoma estéreo)
Cable con minitoma estéreo (suministrado)
Cable de señal FD-C39 (suministrado)
Conexión digital
Cable de señal MD-C87 (suministrado)
Conexión analógica
Adaptador para Macintosh (opcional) y cable de señal MD-C87 (suministrado)
Conexión analógica
Configuración/Ajuste Solución de problemas
Conectores del
monitor
Entrada de línea externa
(Minitoma estéreo)
Conector DVI-D
Miniconector D-sub de
15 contactos
3
