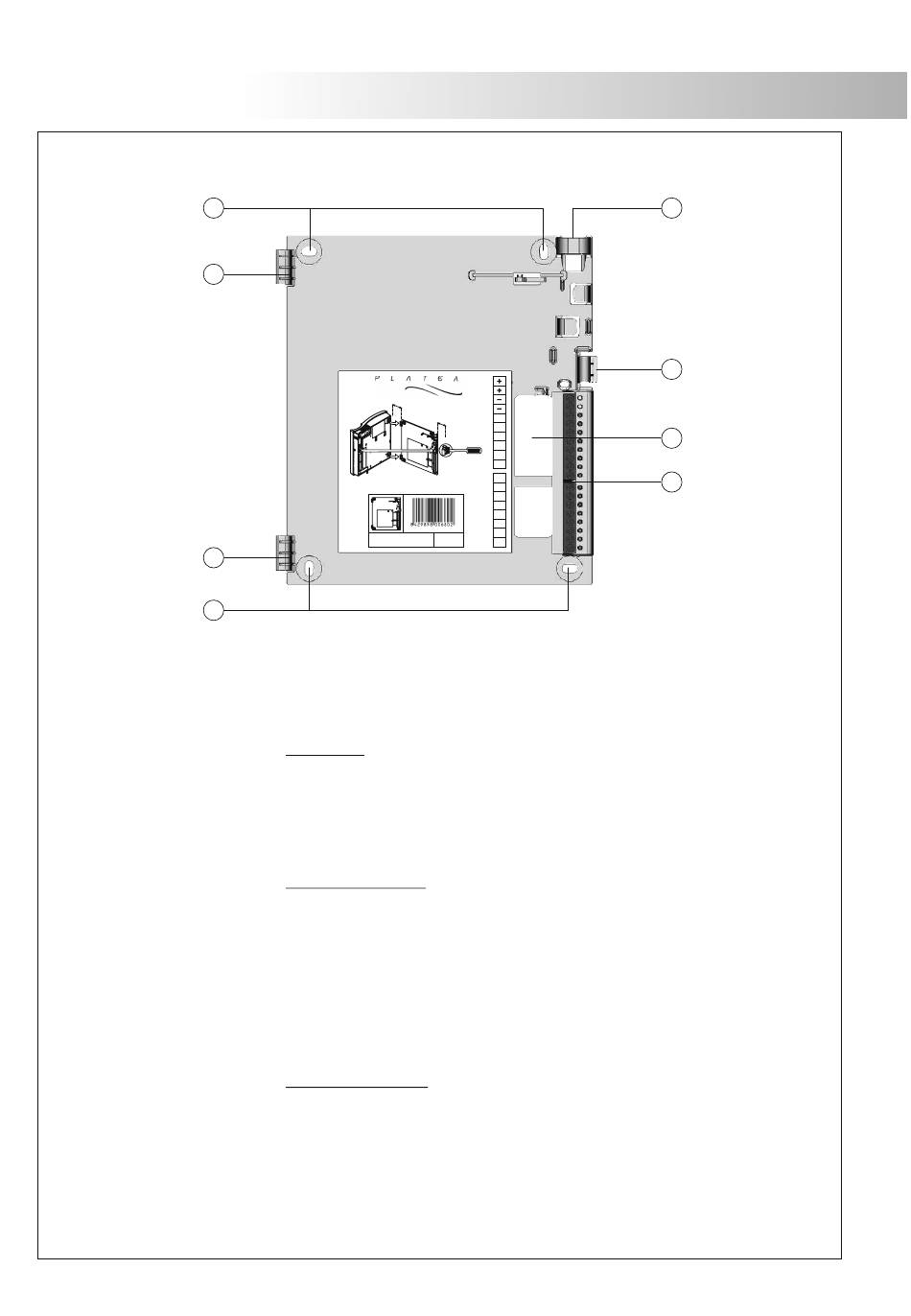

a. Orificios de fijación a pared (x4).
b. Pestañas de sujeción del monitor (x2).
c. Entrada de cables vertical.
d. Pestaña de fijación.
e. Entrada de cables central.
f. Terminales de conexión: Comunes:
En los monitores Platea/Tekna Plus, los terminales +,
conexión en cascada de otros monitores o teléfonos. Si el monitor no se encuentra colocado en la
regleta de conexión, los monitores o teléfonos conectados en cascada quedarán sin alimentación.
DESCRIPCIÓN DE LA REGLETA
a
Colocar la parte superior de la regleta a 1,60m. del suelo.
Place the top part of the monitor connector at 1,60m. from the floor.
REF
a
+, –:
positivo, negativo.
Malla:
malla cable coaxial.
A :
comunicación audio.
D :
comunicación digital.
HZ- :
entrada pulsador timbre de puerta.
Platea/Tekna Plus:
Vin :
entrada señal de vídeo a través de cable coaxial.
Vout :
salida señal de vídeo a través de cable coaxial.
INT :
intercomunicación.
SA :
salida sonería auxiliar.
CTO :
salida activación distribuidor.
2C :
salida activación 2ª cámara.
A1 :
salida activación dispositivo auxiliar.
Vp, Mp : señal de vídeo balanceada (a través de par trenzado).
Platea/Tekna Uno:
Vin / MP: entrada señal de vídeo a través de cable coaxial.
entrada MP señal de vídeo a través de par trenzado.
Vo / VP : salida señal de vídeo a través de cable coaxial.
entrada VP señal de vídeo a través de par trenzado.
D
escripción de la regleta de conexión RCPL-Plus/
50mm.
V
in
50mm.
Malla
Shield
Malla
Shield
V
out
A
Presionar para abrir.
D
Press to open.
HZ-
INT
SA
CTO
2C
A1
11758882
CODE
VP
LOTE
RCPL-PLUS
MP
y Malla están doblados para facilitar la
–
RCPL-Uno y RCTK-Plus/ RCTK.
c
d
