Resumen de las indicaciones de sonidos

1 beep cada 15 seg- operación normal
2 beeps cada 15 seg- Problema detectado de lavado sin fin
3 beeps cada 15 seg- batería baja
6 beeps en poder up o después RESET – indica modo de calibración. Usualmente esto no puede
suceder, el proceso debe ser completado como sigue: esté seguro que la diferencia de presión sensada
por el DP electrónico es cero (si es necesario desconecte los tubines de comando rojo y negro), y
presiones el botón RESET. Cambie a la posición de JP1 para que el lado izquierdo fijado este libre y
presione nuevamente el botón RESET.
Como manejar los problemas de "lavado sin fin"
Cuando el sistema reporta el problema de "lavado sin fin" con 2 beeps cada 15 segundos, eso significa que la
señal de demanda de lavado se manda del sensor DP. En este caso el sistema para la referencia a el sensor y
continua lavando en base a la definición de intervalo entre ciclos. La causa o este problema debe ser detectado y
removido y después apretar el botón RESET para señalarle al controlador que el problema fue resuelto.

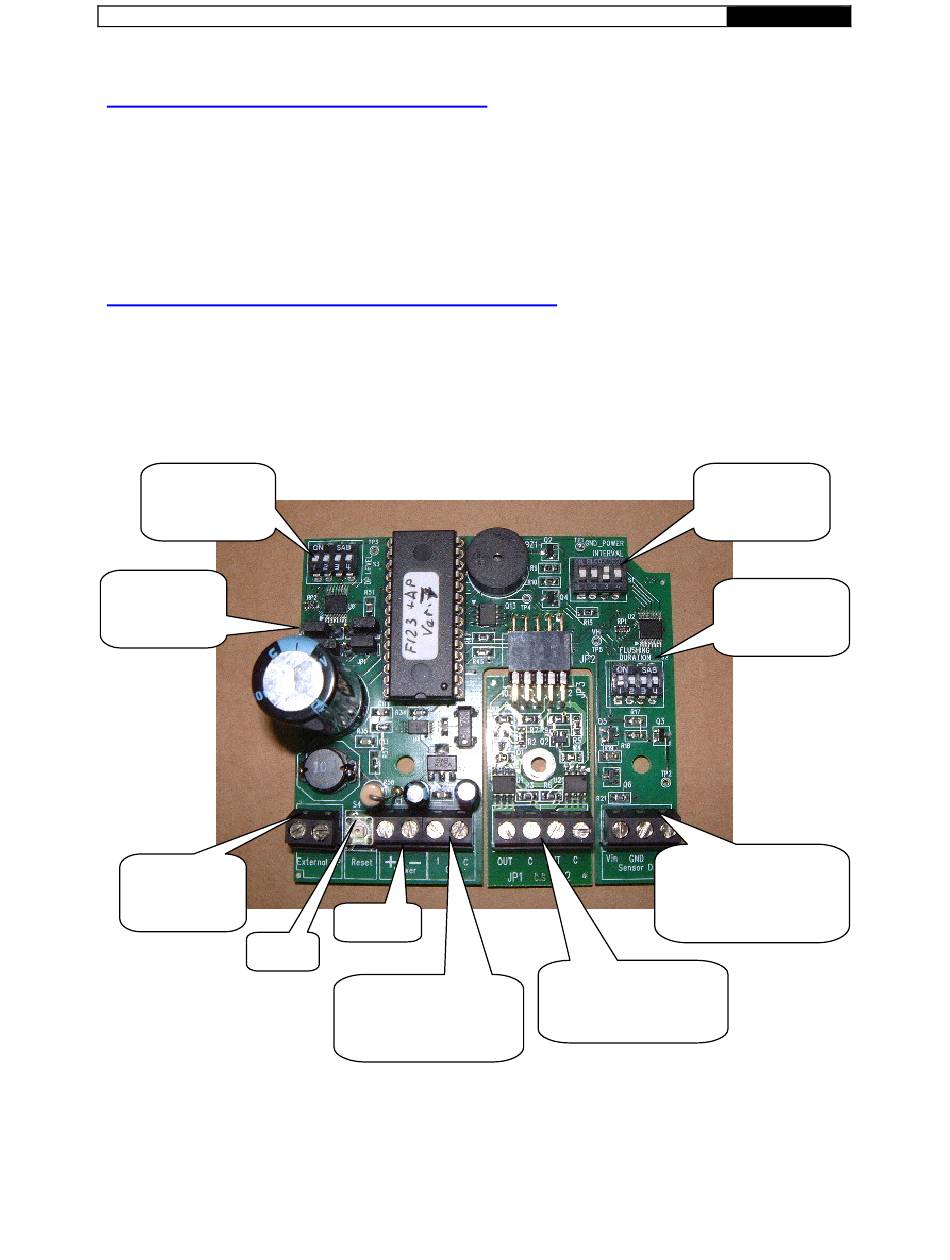

S3-para fijar el
punto de el DP
electrónico
Los saltos
JP1, JP7, JP8,
JP9
Terminales
para sensor
DP externo
Botón
reset
Batería
Conexión del solenoide
- Rojo = 1 , Negro =
C.
29
- -
S1-para fijar el
intervalo entre
ciclos
S2-para fijar el
tiempo de
lavado
Terminales para el
sensor DP electrónico.
+V= rojo; GND =negro
Vin = verde
Tarjeta opcional de
extensión para activar
dos o tres filtros
Bell AF-200
