Centrifugal Fan
PROFESSIONAL AIR HANDLING
Zentrifugalventilator 20170217
Die Kosten für die Installation fallen außerhalb des Gewährleistungsfeldes. Sollte während der Garan-
tiezeit ein Defekt im Gerät festgestellt werden, sollte dies dem Installateur oder der entsprechenden
Verkaufsstelle mitgeteilt werden. Wurden die Wartungsarbeiten oder sonstige Verfahren nach anderen
Leitfäden durchgeführt, die in diesem Handbuch beschrieben wurden oder wenn Änderungen an der
Zentrifugalventilator ohne unsere Zustimmung vorgenommen wurden, dann ist der Benutzer verpflich-
tet, den Status des Gerätes wieder in Einklang zu bringen Anwendbar durch die Europäische Richtlinie.
AIRFAN® behält sich das Recht vor, die Herstellung und / oder Konfiguration seiner Produkte jederzeit
zu ändern, ohne dass es eine Verpflichtung zur Aktualisierung der zuvor gelieferten Produkte darstellt.
Die Daten enthalten in dieser Bedienungsanleitung die aktuellsten Informationen. Diese Informationen
können zu jedem zukünftigen Zeitpunkt ohne vorherige Warnung geändert werden.

TECHNISCHE DATEN

Beschreibung : AIRFAN® Zentrifugalventilator
Hersteller : AIRFAN®
Herstellungsjahr : 2017
Stromversorgung : 230VAC, 50 Hz
TYP M3 MASSE (mm)
6-6-250 250
6-6-550 550
6-6-750 750
7-7-900 1200
7-7-1400 1500
9-9-900 1/6 2000
9-9-900 1/3 2500
9-9-1400 3250
10-10-1400 4250
12-9-900 5000
12-12-900 6000
12-12-1100 7000
TRANSPORT / ENTPACKEN
Berücksichtigen Sie beim Transport das Gewicht der Zentrifugalventilator, welche Sie in den technischen
Spezifikationen finden können. Transportieren Sie der Ventilator immer auf einer Palette. Bei Versand per
Post muss vermieden werden, dass der Zentrifugalventilator das Gleichgewicht verliert und umkippt.
Werfen sie die Verpackung nach den Vorschriften der Entsorgung für die Umwelt weg. Das Verpackungs-
material ist recycelbar. Vermeiden Sie es, ihn in den Restmüll zu werfen, aber versuchen sie den passen-
den Container für die Entsorgung zu benutzen.
ÜBERBLICK UND GRUNDKENNTNISSE
Der Zentrifugalventilator von AIRFAN® besteht aus einem Metallgehäuse, mit einem Laufrad versehen ist,
die mittels eines Elektromotors angetrieben wird.
Wegen dem Design eines Belüftungssystems besteht die vorübergehende Schlussfolgerung, dass die
Installation 24 Stunden pro Tag arbeiten wird. Gehen sie so ökonomisch wie möglich mit Energie und
Verbrauch um. Empfohlen wird daher, den Ventilator an an einen Lüftungsregler anzuschließen, um den
Luftstrom so effizient wie möglich regeln zu können.
14
GERÄUSCHPEGEL
350 34.2 dB
350 34.6 dB
350 35.9 dB
450 38.4 dB
450 40.7 dB
550 42.1 dB
550 43.9 dB
550 46.4 dB
550 49.2 dB
650 54.9 dB
650 59.4 dB
650 60.1 dB
www.airfan.pro

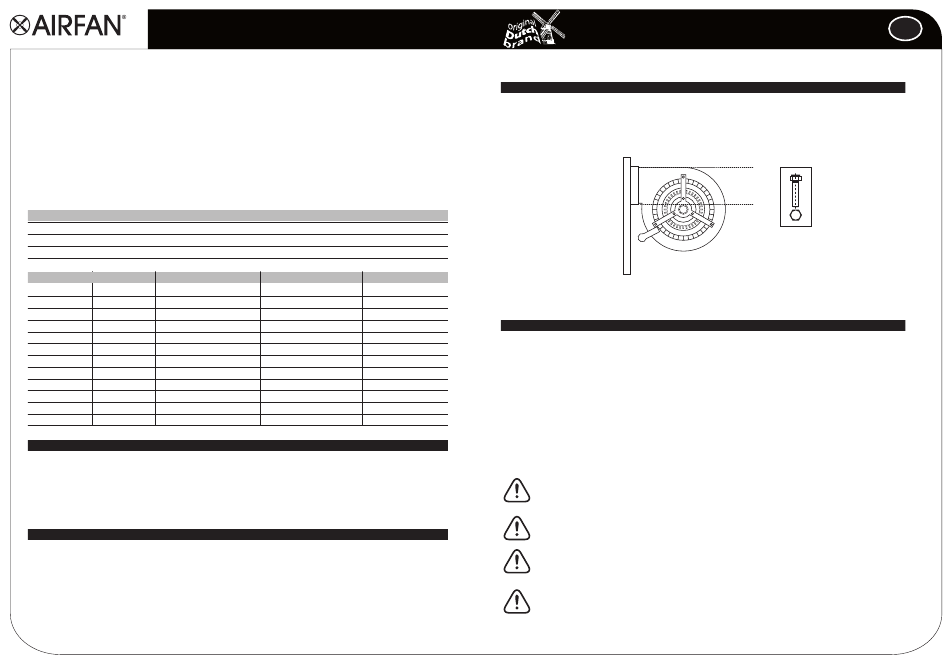

INSTALLATION
Achten Sie beim Installationsvorgang darauf, dass der Zentrifugalventilator stabil montiert oder auf-
gehängt wird um eine Frontplatte oder Sockel. Flansch, um der Zentrifugalventilator zu bestätigen
die Platte wird Fabrik verschweißt.
GEWICHT (Kg)
3.3
Die AIRFAN® Zentrifugalventilator muss entsprechend den gültigen Richtlinien der Elektrizitätsge-
3.5
sellschaft an eine Stromversorgung angeschlossen werden, die genügend Strom liefert.
3.6
9.3 INSTANDHALTUNG
Die technische Wartung der AIRFAN® Zentrifugalventilator ist nicht erforderlich. Um den Schmutz
9.5
in der Zentrifugalventilator zu entfernen ist es möglich ein trockenes Staubtuch zur Reinigung zu
13
verwenden. In diesem Fall:
13.6
 • Ziehen sie den Stecker aus der Steckdose, ziehen Sie den Netzstecker aus der Steckdose
16.5
 • Entfernen sie Verschmutzungen aus dem Gehäuse
18
 • Entlüftungsleitung von der Zuluft entfernen
24
 • Ventilator überprüfen ob er sauber ist. Wenn der Ventilator sichtbar verschmutzt ist (eine
20.5
Fettschicht von mehr als 1 mm auf den Klingen), dann empfehlen wir Ihnen, einen Installateur zur
20.5
Durchführung der Reinigung heranzuziehen
 • Überprüfen Sie das Lager des Ventilators und drehen Sie es mit der Hand. Prüfen Sie, ob der
Lüfter nicht unausgeglichen ist (Unwucht). Nehmen sie Kontakt mit einem zertifizierten Installa-
teur auf, wenn die Lager Geräusche machen oder der Lüfter unwuchtig läuft.
Schalten Sie das Gerät immer aus und ziehen Sie den Stecker aus der Steckdose, trennen
sie die AIRFAN® Zentrifugalventilator aus der Stromversorgung, bevor sie Wartungsarbeiten
durchführen.
Seien Sie sich bewusst, dass nach dem Trennen der Stromversorgung noch immer interne
Komponenten geladen bleiben können.
Bei der Installation besteht Verletzungsgefahr aufgrund der rotatorischen Bauteile. Öffnen
Sie niemals das Gehäuse der Zentrifugalventilator, während sie in Betrieb ist.
Wartungsverfahren sollten nur mit ausgesteckten Zentrifugalventilator ausgeführt werden
und den Stecker komplett aus der Steckdose ziehen, ohne das noch ein Anschluss an die
Stromversorgung besteht.
Gebrauchsanweisung
x 2
x 2
