Nr. Beschreibung
1 Vorlauf Erzeugung
2 Rücklauf Erzeugung
3 Vorlauf Sole
Modell
ecoGEO HPx 12-40 kW
ecoGEO HPx 15-70 kW
ecoGEO HPx 25-100 kW

2.3. Auspacken

Zum Auspacken der Wärmepumpe die Holzkiste vorsichtig entfernen, die Befestigungsschrauben an der Palette vorsichtig
herausdrehen und sicherstellen, dass die Wärmepumpe auf dem Transport nicht beschädigt worden ist.

Vor Inbetriebnahme der Wärmepumpe nicht vergessen, die Verankerungen der beweglichen Basis des
Verdichters zu entfernen, weil sonst Störungen im Betrieb verursacht werden können.
HINWEIS
Verankerungen an
Tabelle 1.1. Legende der Anschlüsse.
Anschluss
(1) Vorlauf Erzeugung
(2) Rücklauf Erzeugung
(3) Vorlauf Sole
(4) Rücklauf Sole
(1) Vorlauf Erzeugung
(2) Rücklauf Erzeugung
(3) Vorlauf Sole
(4) Rücklauf Sole
(1) Vorlauf Erzeugung
(2) Rücklauf Erzeugung
(3) Vorlauf Sole
(4) Rücklauf Sole
Tabelle 1.2. Abmessungen der hydraulischen Anschlüsse.

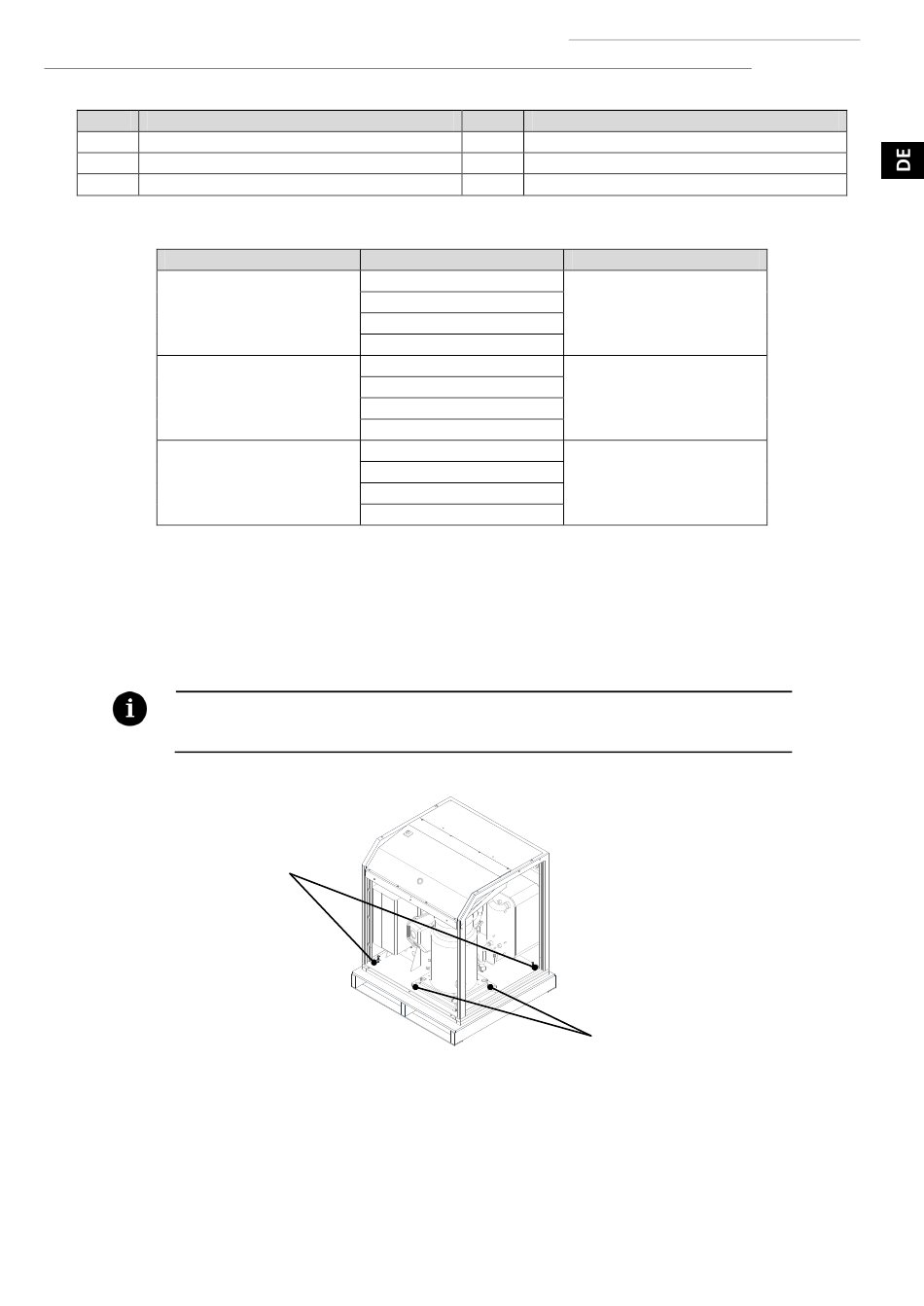

Abb. 1.2. Entfernen der Befestigungsvorrichtungen für den Transport.
Installerhandbuch ecoGEO HP
Nr.
4 Rücklauf Sole
5 Kabeldurchführung für Stromversorgung
6 Durchführung für Steuerkabel
G2" Außengewinde
G2" Außengewinde
G2-1/2" Außengewinde
Verankerungen des
54
Beschreibung
Abmessung
