DSP Remote Monitor – Manual del Usuario

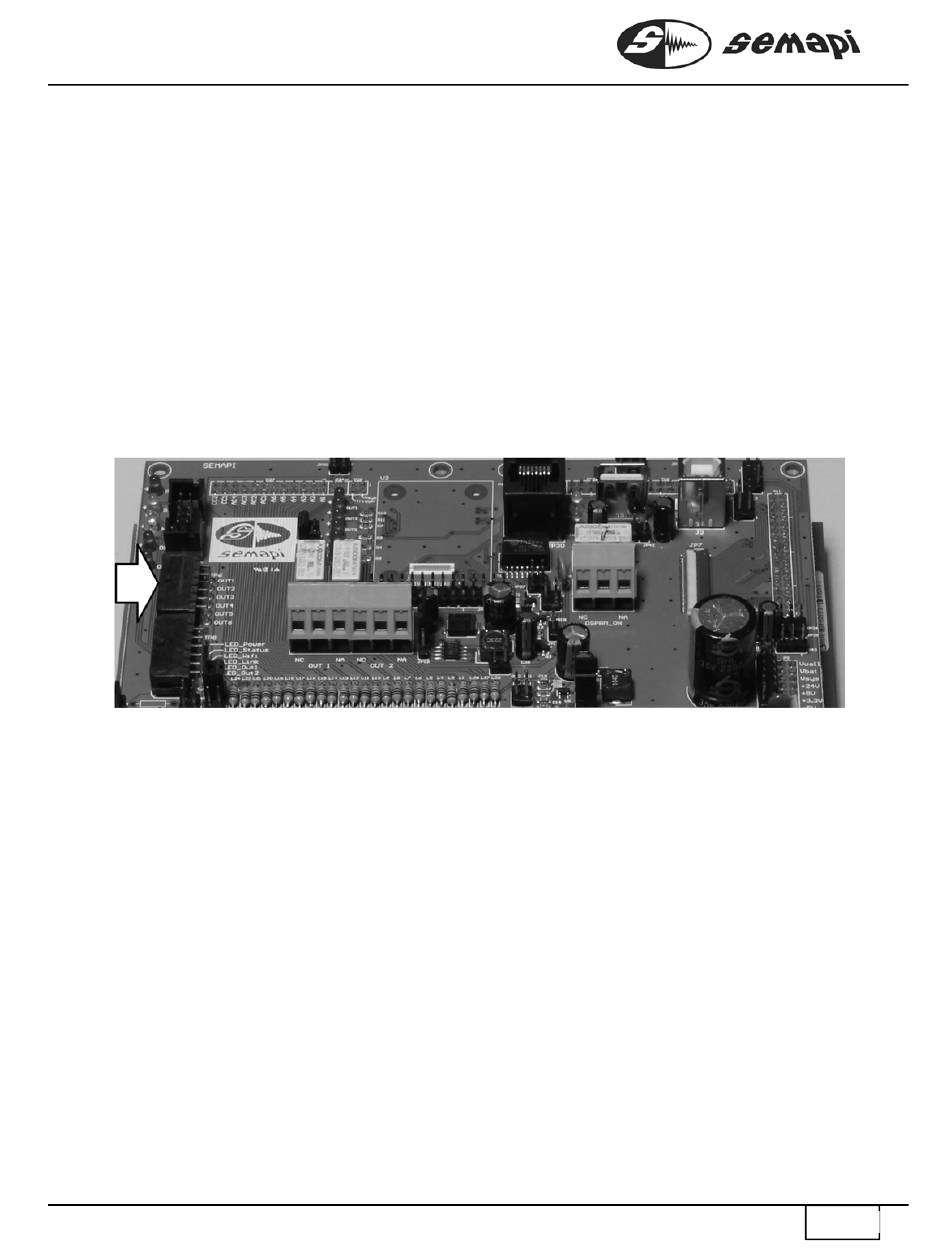

Circuito de Entrada

Los zócalos de las interfaces de tienen entrada 12 y 24 Vcc.
Entre los terminales de salida A1 y A2, y los bornes de conexión del relé, cuenta
con un circuito electrónico que permite adaptar los valores de tensión de la entrada
de la interface a los de la bobina del relé (ó de los terminales de activación en el
caso de los optoacoplados).
Este circuito electrónico puede incorporar componentes opcionales que cumplen
funciones de protección y filtrado.
En todos los casos, las interfaces están equipadas con relés de bobina ó
terminales de entrada de excitación en el caso de los optoacoplados, cuya tensión
nominal es de 12Vcc.
La impedancia de entrada de los relés optoacoplados es equivalente a la
presentada por la bobina de los electromecánicos, y es alrededor de 3200 ohms.
Por ello la intercambiabilidad entre los relés es directa.
46
