Nombres y Funciones de las Partes

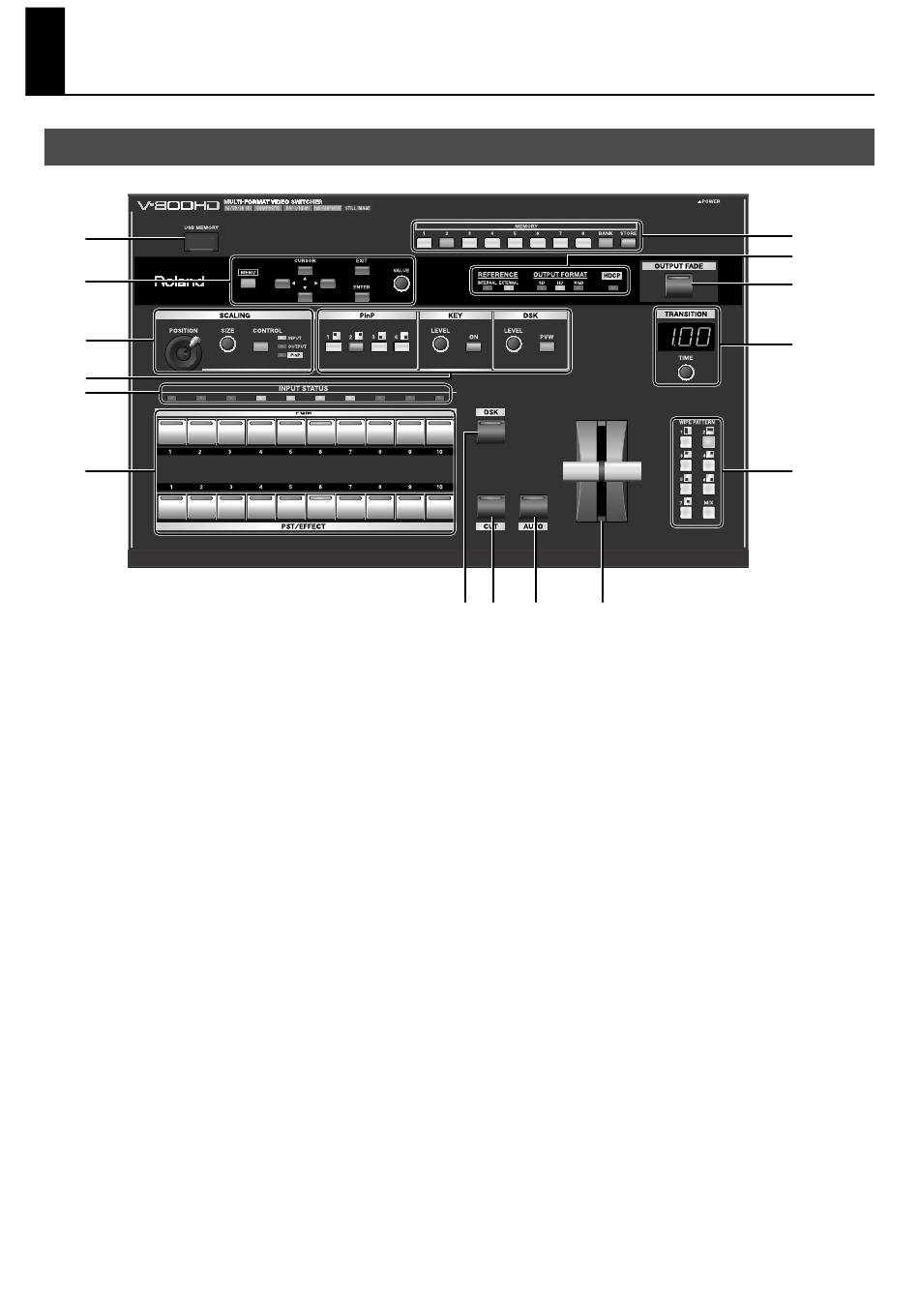

Panel Superior
fig.top-panel.eps
1
2
3
4
5
6
1
Puerto USB
Puerto para conectar una memoria flash USB para importar una imagen estática y/o almacenar/invocar configuraciones (p. 44).
* Desliza la cubierta solamente cuando estés utilizando el puerto USB. Cuando éste puerto no esté en uso, asegúrate de mantener cerrada la
tapa deslizante para proteger el puerto interior.
2
Sección "Setup"
Utiliza estos controles de menú para cambiar la configuración del V-800HD
3
Sección "Scaling"
Puedes acercar/alejar o ajustar la ubicación de la imagen visualizada. Cuando estés aplicando el estilo Picture-in-Picture, puedes
usar los controles en esta sección para ajustar la ubicación y tamaño de la pantalla insertada (p. 36, p. 41).
4
Sección "Composition"
Utiliza los controles de esta sección cuando realices la composición de dos pantallas como en Picture-in-Picture (p. 35), composición
"key" (p. 37), o DSK (p. 39).
5
Indicadores INPUT STATUS
Indican el estado de la entrada para los Cross-Points. Se iluminan cuando se introducen señales válidas.
6
Cross-Points
10 botones para cada lado [PGM] y [PST/EFFECT]. Úsalos para seleccionar el video emitido y el video en espera/standby.
• PGM
El botón del canal actualmente siendo emitido se ilumina en rojo, el contenido del canal se visualiza en la sección [PGM] del monitor multi-view.
• PST/EFFECT
Estos seleccionan el video que deseas emitir (poniéndolo en modo de espera/standby) a continuación y la fuente para la composición, tales
como la pantalla insertada para el Picture-in-Picture. Presionar un botón para seleccionar la fuente hace que el botón se ilumine en verde
(Cuando se aplica un efecto de composición, el botón se ilumina en rojo). El video es visualizado también en la sección [PVW] del monitor multi-
view. Puedes conmutar de espera/standby a la emisión del video operando los botones [CUT], [AUTO] o el control deslizable de video.
De forma predeterminada las señales ingresadas desde los aparatos de fuente/origen son asignadas del [1] al [8]. Una imagen
estática es asignada al [9], y el color simple del video (predeterminado en color negro) se asigna al [10]. Para obtener información
acerca de cómo cambiar las combinaciones de botón y fuente, consulta la sección "Cambiando los Cross-Points" (p. 49).
14
12 13
14
15
7
8
9
10
11
