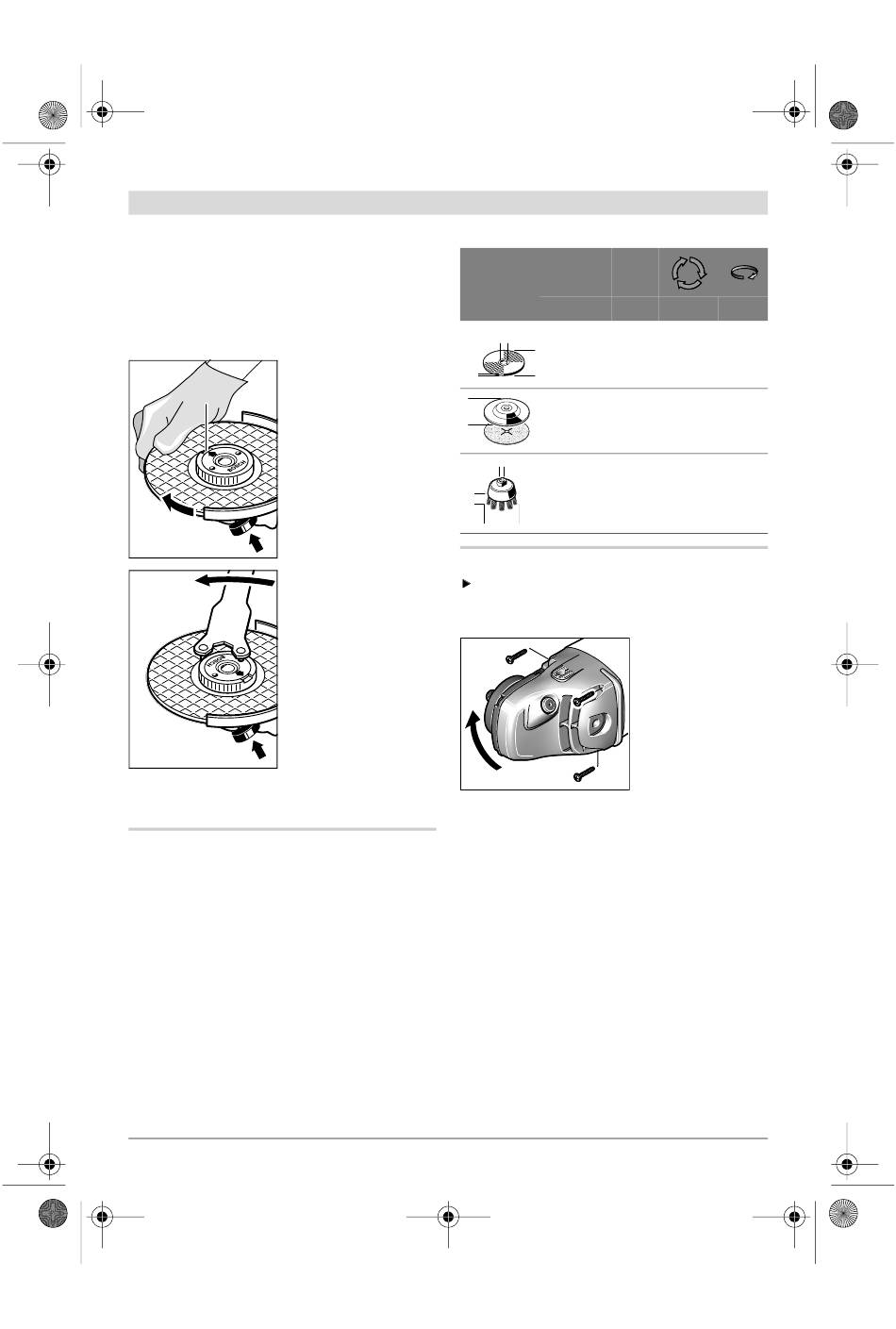

Verwenden Sie nur eine einwandfreie, unbe-
schädigte Schnellspannmutter 10.
Achten Sie beim Aufschrauben darauf, dass
die beschriftete Seite der Schnellspannmutter
10 nicht zur Schleifscheibe zeigt; der Pfeil
muss auf die Indexmarke 22 zeigen.
Drücken Sie die Spin-
del-Arretiertaste 1 um
22
die Schleifspindel fest-
zustellen. Um die
Schnellspannmutter
festzuziehen, drehen
Sie die Schleifscheibe
kräftig im Uhrzeiger-
sinn.
Eine ordnungsgemäß
befestigte, unbeschä-
digte Schnellspann-
mutter können Sie
durch Drehen des Rän-
delringes entgegen
dem Uhrzeigersinn von
Hand lösen.
Lösen Sie eine festsit-
zende Schnellspann-
mutter nie mit einer
Zange, sondern ver-
wenden Sie den Zweilochschlüssel. Setzen Sie
den Zweilochschlüssel wie im Bild gezeigt an.
Zulässige Schleifwerkzeuge
Sie können alle in dieser Bedienungsanleitung
genannten Schleifwerkzeuge verwenden.
Die zulässige Drehzahl [min
schwindigkeit [m/s] der verwendeten Schleif-
werkzeuge muss den Angaben in der nachfol-
genden Tabelle mindestens entsprechen.
Beachten Sie deshalb die zulässige Drehzahl
bzw. Umfangsgeschwindigkeit auf dem Etikett
des Schleifwerkzeuges.
1 609 929 L91 | (23.7.08)
b
D
b

Getriebekopf drehen

Trennarbeiten mit der Absaughaube mit Füh-
rungsschlitten 20/Trennschleifständer oder für
Linkshänder.
Drehen Sie die 4 Schrauben ganz heraus.
Schwenken Sie den Getriebekopf vorsichtig und
-1
] bzw. Umfangsge-
ohne vom Gehäuse abzunehmen in die neue Po-
sition. Ziehen Sie die 4 Schrauben wieder fest.
max.
[mm] [mm]
D b d
d
180 8 22,2
230 8 22,2
D
180
– –
230
d
100 30 M 14
D
Ziehen Sie vor allen Arbeiten am Elektro-
werkzeug den Netzstecker aus der Steckdo-
se.
Sie können den Ge-
triebekopf in 90°-
Schritten drehen.
Dadurch kann der
Ein-/Ausschalter für
besondere Arbeits-
fälle in eine günsti-
gere Handhabungs-
position gebracht
werden, z. B. für
-1
[min ] [m/s]
8500 80
6500 80
8500 80
6500 80
8500 45
