3.1 ARAYÜZ KARTI
ARAYÜZ KARTINI TAKMADAN ÖNCE, AKÜ ŞARJ CİHAZININ AC GİRİŞ BAĞLANTISINI VE DC ÇIKIŞ
BAĞLANTILARININ SÖKÜLMÜŞ OLDUĞUNDAN EMİN OLUN.

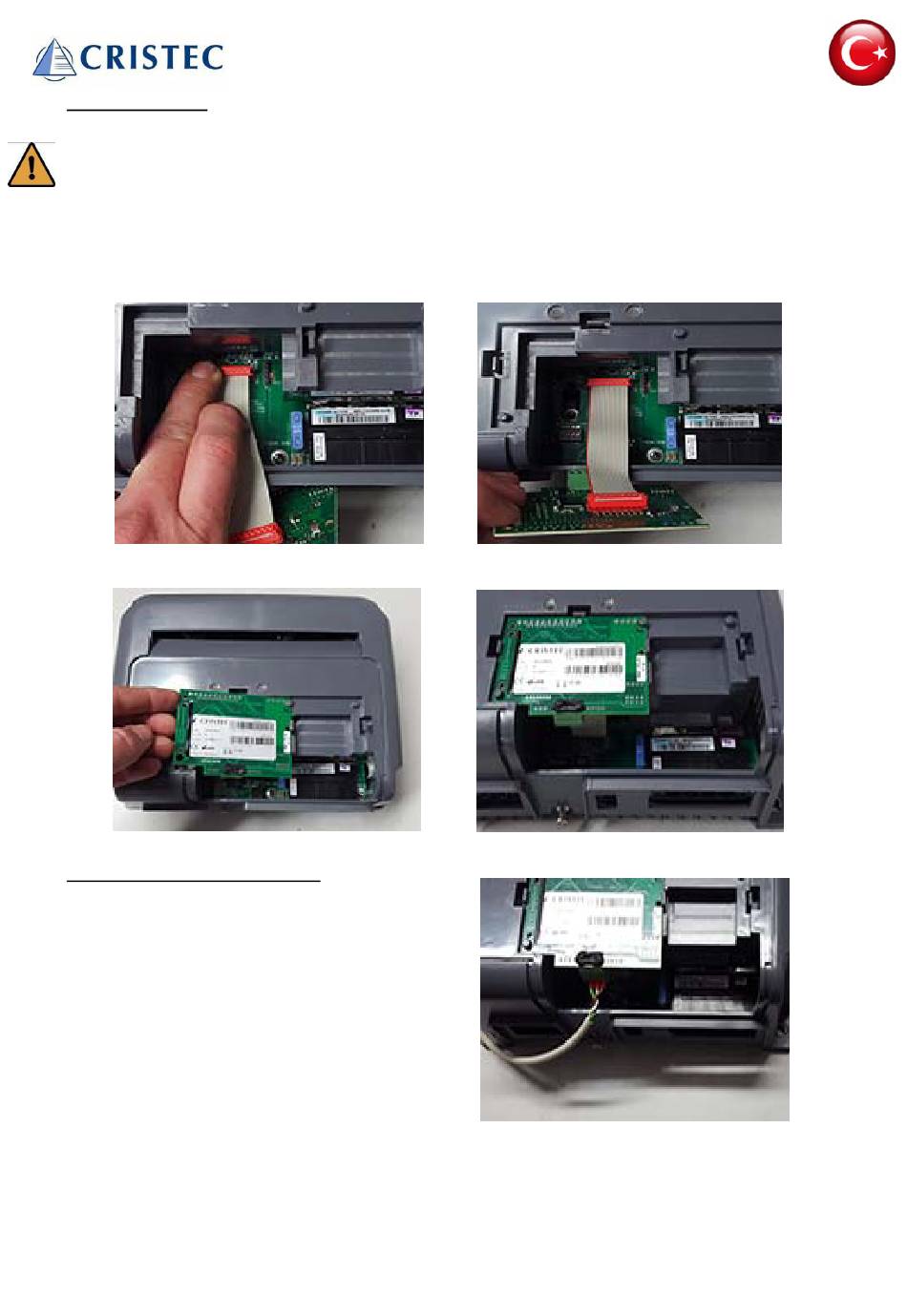

METAL ÖN KAPAĞIN ÇIKARTILMASINDAN SONRA, ŞERİT KABLOLU 16'LI KIRMIZI BAĞLANTI SOKETİNİ, YPOWER AKÜ
ŞARJ CİHAZINIZDA BULUNAN KIRMIZI SOKET GİRİŞİNE TAKINIZ.
ARAYÜZ KARTI, AKÜ ŞARJ CİHAZINIZIN GÖVDESİ ÜZERİNDEKİ 3 PLASTİK KÖŞE ÜZERİNE OTURTULMALIDIR.
3.2 KABLOLAMA
YPOWER KONTROL EKRANI, 3'LÜ KABLO İLE ARAYÜZ KARTINA
BAĞLANACAKTIR. KABLO KISALTILABİLİR YA DA 15m
UZUNLUĞA KADAR UZATILABİLİR. BU 3'LÜ KABLO EKRANIN
ENERJİ İHTİYACI İLE BİRLİKTE AKÜ ŞARJ CİHAZI VE EKRAN
ARASINDAKİ LIN‐BUS BAĞLANTISINI SAĞLAR. KABLOLARI
BAĞLANTI SOKETİNE MONTE EDERKEN PIGTAIL VE 3'LÜ
KABLOYU KULLANIN. KABLOLAR HER İKİ SOKETTE DE AYNI
SIRA İLE BAĞLANMALIDIR ( PIN 1,2,3 ). HER İKİ LIN TERMİNALİ
PARALEL BAĞLANMIŞTIR. BU SEBEPLE SADECE BİR ADET
KULLANILMALIDIR. İKİNCİ
SAKLANMALIDIR. CİHAZA HERHANGİ BİR EK CİHAZ TAKILMASI DURUMU SÖZ KONUSU
OLDUĞUNDA BU YEDEK KABLOYA İHTİYAÇ DUYULABİLİR (TEKNOLOJİK GELİŞİME AÇIK VE YENİ
GELİŞTİRİLMESİ SÖZ KONUSU EK OPSİYONEL EKİPMANLAR).
– EK BAKINIZ
KABLO YEDEK OLARAK
