Resumen de contenidos para RealFlame G1200

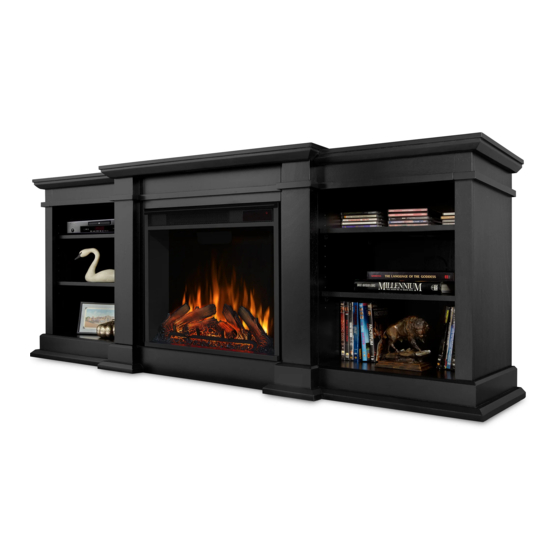

- Página 1 LOT# Mantel Assembly Instructions Model # G1200 Fresno Fireplace...
-
Página 2: First Aid
WARNINGS Read entire label and all instructions included with your Real Flame products. PROPERTY DAMAGE, ® SERIOUS INJURY OR DEATH may result if any of these warnings are not followed. HAZARDS Gel Fuel is flammable. Failure to follow warnings can result in property damage or serious burns. This Real Flame®... -
Página 3: Parts List
PARTS LIST PARTS LIST Number Description Black Dark Walnut White Quantity Base Panel 12000101JW 12001201JW 12000801JW Left Outside Panel 12000102JW 12001202JW 12000802JW Right Outside Panel 12000103JW 12001203JW 12000803JW Left Front Panel 12000104JW 12001204JW 12000804JW Right Front Panel 12000105JW 12001205JW 12000805JW Left Inside Panel 12000106JW 12001206JW... - Página 4 Step One -Screw eight 3-in-1 bolts to base panel (1). -Screw three 3-in-1 bolts to left front panel (4). -Screw three 3-in-1 bolts to right front panel (5). -Screw four 3-in-1 bolts to top panel (11) Step Two -Join left inside panel (6) with left front panel ( 4) by inserting three bolts in the holes of (6). Using three excenter ttings lock the bolts.
- Página 5 Step Three -Set base panel (1) on a at surface as shown. -Join panel (2), (3), (6), (7) by inserting eight bolts in the holes of the four panels. Using eight excenter ttings lock the bolts. Step Four -Attach upper rebox trim (8) to left & right panel by securing 2 screws through 2 front...
- Página 6 Step Five -Locate top panel (11) to above nished parts. Join panel (6), (7) by inserting four bolts in the holes of the two panels. Using four excenter ttings lock the bolts. -Join panel (2), (3), (8), (9), (10) by securing 7 long screws through 7 washers.
- Página 7 Step Seven -Attach 2pcs back panel (12) to above nish parts by securing 24 back panel screws. Step Eight For the next step refer to the instruction manual included with your rebox. If you do not have an instruction manual included with your rebox do not attempt to assemble or operate the replace.
-
Página 8: Warranty & Return Policies
Warranty & Return Policies Warranty Real Flame® Company warrants Real Flame ventless fireplaces and accessories to be free from defects in parts and workmanship under normal use and service for a period of 90 days from the date of purchase. In the event of such defects Real Flame will, at its option, replace the defective product or refund the purchase price. - Página 9 Mantelet Instructions de Montage Foyer Fresno Modèle # G1200...
- Página 10 AVERTISSEMENTS Lire complètement l’étiquette et toutes les instructions du produits Real Flame ® La négligence à suivre tous ces avertissements peut occasionner des dommages à la propriété, des blessures sérieuses et même la mort. DANGERS Le combustible est inflammable. La négligence à suivre les avertissements de danger peut occasionner des dommages à...
-
Página 11: Liste Des Pièces
Liste des pièces Liste des pièces Numéro Description noire noyer foncé blanche Quantité Panneau de la base 12000101JW 12001201JW 12000801JW Panneau extérieur gauche 12000102JW 12001202JW 12000802JW Panneau extérieur droit 12000103JW 12001203JW 12000803JW Panneau du devant gauche 12000104JW 12001204JW 12000804JW Panneau du devant droit 12000105JW 12001205JW 12000805JW... -
Página 12: Première Étape
Première étape - Visser huit boulons 3 en 1 au panneau de base (1) - Visser trois boulons 3 en 1 au panneau avant gauche (4) - Visser trois boulons 3 en 1 au panneau avant droit (5) - Visser quatre boulons 3 en 1 au panneau supérieur (11) Deuxième étape -Assembler le panneau intérieur gauche (6) au panneau avant gauche (4) en insérant trois boulons dans les trous du panneau (6). - Página 13 Troisième étape - Placer le panneau de base (1) sur une surface plane tel qu’illustré. - Unir à la base les panneaux (2) (3), (6) et (7) en insérant 8 boulons dans les trous des quatre panneaux. Bien bloquer les boulons avec huit écrous de blocage décentrés. Quatrième étape - Fixer la moulure supérieure du foyer (8) sur les côtés gauche et droit des panneaux du devants en serrant avec 2 vis Allen longues à...
- Página 14 Cinquième étape Y joindre les panneaux (6) et (7) en - Mettre le panneau supérieur (11) sur les parties montées. insérant quatre boulons dans les trous des deux panneaux. Bien bloquer les boulons en utilisant quatre écrous de blocage décentrés. - Joindre les panneaux (2) (3) (8) (9) et (10) en mettant sept vis Allen longues à...
- Página 15 Septième étape - Fixer les deux panneaux arrière (12) sur les parties montées en utilisant les 24 vis pour panneaux arrière. Huitième étape Pour l’étape suivante, vous référer au manuel d’instruction inclus avec votre chambre de combustion. Si aucun manuel d’instruction n’est inclus avec votre chambre de combustion, ne pas tenter de l’assembler ou de faire fonctionner le foyer.
-
Página 16: Garantie De Real Flame Et Politique De Retour
GARANTIE DE REAL FLAME ET POLITIQUE DE RETOUR Garantie La compagnie Real Flame® garantit les foyers sans ventilation Real Flame et ses accessoires de tout défaut (pièces et main d’œuvre) conformément à un usage courant et pour une période de 90 jours suivant la date d’achat. - Página 17 Instrucciones de montaje del manto Modelo N. º G1200 Hogar Fresno...
- Página 18 ADVERTENCIAS Lea todas las etiquetas e instrucciones que recibió con sus Real Flame® productos. Si no sigue estas advertencias, puede provocar DAÑOS EN LA PROPIEDAD o sufrir LESIONES GRAVES O LA MUERTE. PELIGROS El combustible en gel es inflamable. Si no sigue estas instrucciones puede provocar daños en la propiedad o sufrir quemaduras graves.
-
Página 19: Kit De Hardware
LISTA DE PIEZAS LISTA DE PIEZAS Número Descripción Negro Nogal Oscuro Blanco Cantidad Panel de la base 12000101JW 12001201JW 12000801JW Panel exterior izquierdo 12000102JW 12001202JW 12000802JW Panel exterior derecho 12000103JW 12001203JW 12000803JW Panel delantero izquierdo 12000104JW 12001204JW 12000804JW Panel delantero derecho 12000105JW 12001205JW 12000805JW... -
Página 20: Primer Paso
Primer paso -Atornille los ocho pernos 3 en 1 en el panel de la base (1). -Atornille los tres pernos 3 en 1 en el panel delantero izquierdo (4). -Atornille los tres pernos 3 en 1 en el panel delantero derecho (5). -Atornille los cuatro pernos 3 en 1 en el panel superior (11). - Página 21 Tercer paso -Coloque el panel de la base (1) sobre una superficie plana, como se indica. -Una los paneles (2), (3), (6) y (7) colocando los 8 pernos en los orificios de los cuatro paneles. Bloquee los pernos con los ocho accesorios excéntricos. Cuarto paso - Coloque el reborde decorativo superior del hogar (8) en los paneles delanteros izquierdo y derecho, ajustando los 2 tornillos a través de las 2 arandelas.
- Página 22 Quinto paso -Ubique el panel superior(11)sobre las piezas de acabado anteriores. Una los paneles (6) y (7) colocando los cuatro pernos en los orificios de los dos paneles. Bloquee los pernos con los cuatro accesorios excéntricos. -Una los paneles (2), (3), (8), (9) y (10) ajustando los 7 tornillos Allen largos a través de 7 arandelas. Ajuste todos los tornillos con la llave Allen que recibió.
- Página 23 Séptimo paso -Sujete el panel posterior de dos piezas (12) a las piezas de acabado anteriores ajustando los 24 tornillos del panel posterior. Octavo paso Para el siguiente paso, consulte el manual de instrucciones que recibió junto con su hogar. Si no tiene el manual de instrucciones que recibió...
-
Página 24: Políticas De Devolución Y Garantía
POLÍTICAS DE DEVOLUCIÓN Y GARANTÍA Garantía Real Flame® Company garantiza los hogares sin ventilación Real Flame y sus accesorios contra defectos en la fabricación y la mano de obra, en condiciones de uso y servicio normales, durante un período de 90 días desde la fecha de compra. En caso de que surjan estos defectos, Real Flame, a su sola discreción, reemplazará...
