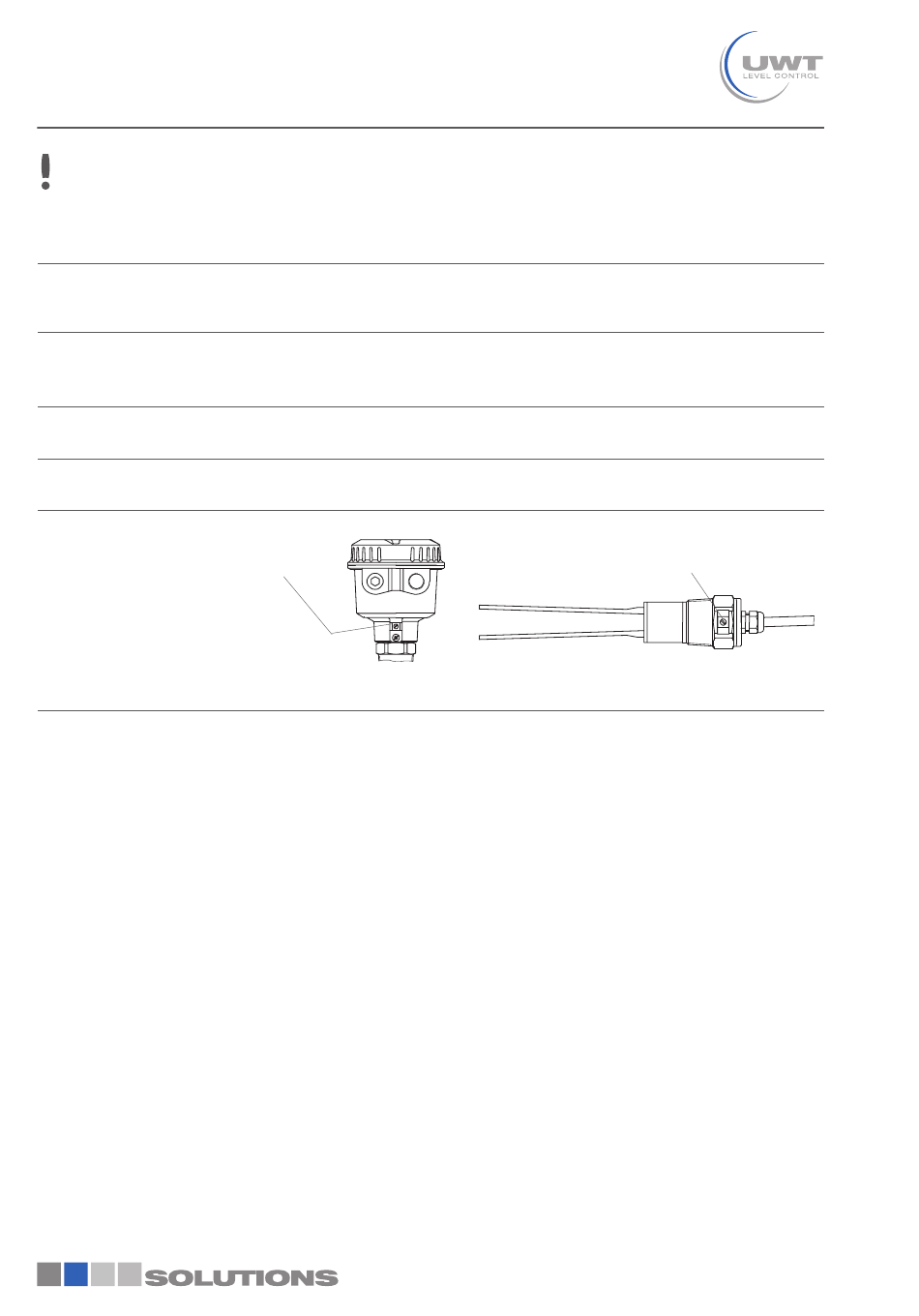

Interruptor de nivel
Serie VN 1000 / 2000 / 5000 / 6000
Información técnica / Manual de instrucciones
Si todo el dispositivo se instala en la zona 20 (es decir, sin una pared divisoria entre la zona 20 y 21), la
corriente de cortocircuito de la tensión de alimentación no debe superar los 10 kA. Se deben observar
los detalles de la EN 60079-14/ ABNT NBR IEC 60079-14.
El circuito de suministro intrínsecamente seguro debe estar separado galvánicamente de la parte no
intrínsecamente segura. De lo contrario, deben tomarse medidas de protección contra descargas
atmosféricas como por ejemplo los rayos. Ver EN 60079-14/ ABNT NBR IEC 60079-14.
El tipo de protección (intrínsecamente seguro) sólo es válido cuando se conecta a una fuente de
alimentación de seguridad intrínseca certificada (dispositivo asociado).
Par de apriete:
Pelado de cables de conexión:
Si se utilizan los prensaestopas suministrados, el cliente debe proporcionar un "ALIVIO DE
DESCARGA" para los cables de conexión.
Conectar a la conexión
equipotencial de
todo el sistema.
Instalación de acuerdo con las regulaciones del país donde se instala el producto.
Las entradas de cable no utilizadas deben ser sellada con tapones ciegos aprobados para este fin.
Si es posible, deben utilizarse las piezas suministradas por el fabricante.
Se debe proporcionar una descarga de tensión para los prensaestopas suministrados por el
fabricante.
El diámetro de los cables de conexión debe coincidir con el rango de sujeción de los
prensaestopas.
Si se utilizan piezas que no sean las suministradas por el fabricante, debe garantizarse lo siguiente:
Las piezas deben tener una aprobación que coincida con la aprobación del detector de nivel
(certificado y tipo de protección).
La temperatura de funcionamiento aprobada debe corresponder desde la temperatura ambiente
mínima del detector de nivel hasta la temperatura ambiente máxima del detector de nivel
incrementada en 10 K.
Las piezas deben ser montadas de acuerdo con las instrucciones de operación del fabricante.
Instalación de un recinto a prueba de fuego y de explosiones con un sistema de tuberías (Conduit
System):
Los cables eléctricos individuales se instalan en un sistema de tuberías certificado. El sistema de
tuberías también está diseñado a prueba de fuego y de explosiones. La carcasa y el sistema de
tuberías a prueba de fuego y de explosiones estarán separados entre sí por una barrera de ignición
aprobada. La barrera de ignición para las entradas de cable de una carcasa a prueba de fuego / a
prueba de explosiones debe ser conectado directamente a la entrada del cable. Las entradas de
cable no utilizadas deben cerrarse con tapones ciegos (tipo de protección "d") aprobados para este
fin.
0,5-0,6 Nm
9 mm
Modelo con carcasa separada: la parte
con la horquilla vibratoria debe ser
conectada a tierra adicionalmente.
gi180713
VN 1000 / 2000 / 5000 / 6000 g
