Vibranivo
1
Señal de salida y Diagnóstico
2
Módulo electrónico
8/16 mA o
4-20 mA
3
4
5
6
7
8
9
Pág. 26
®
Interruptor de nivel
Serie VN 1000 / 2000 / 5000 / 6000
Información técnica / Manual de instrucciones
Ajuste de salida: 8/16 mA

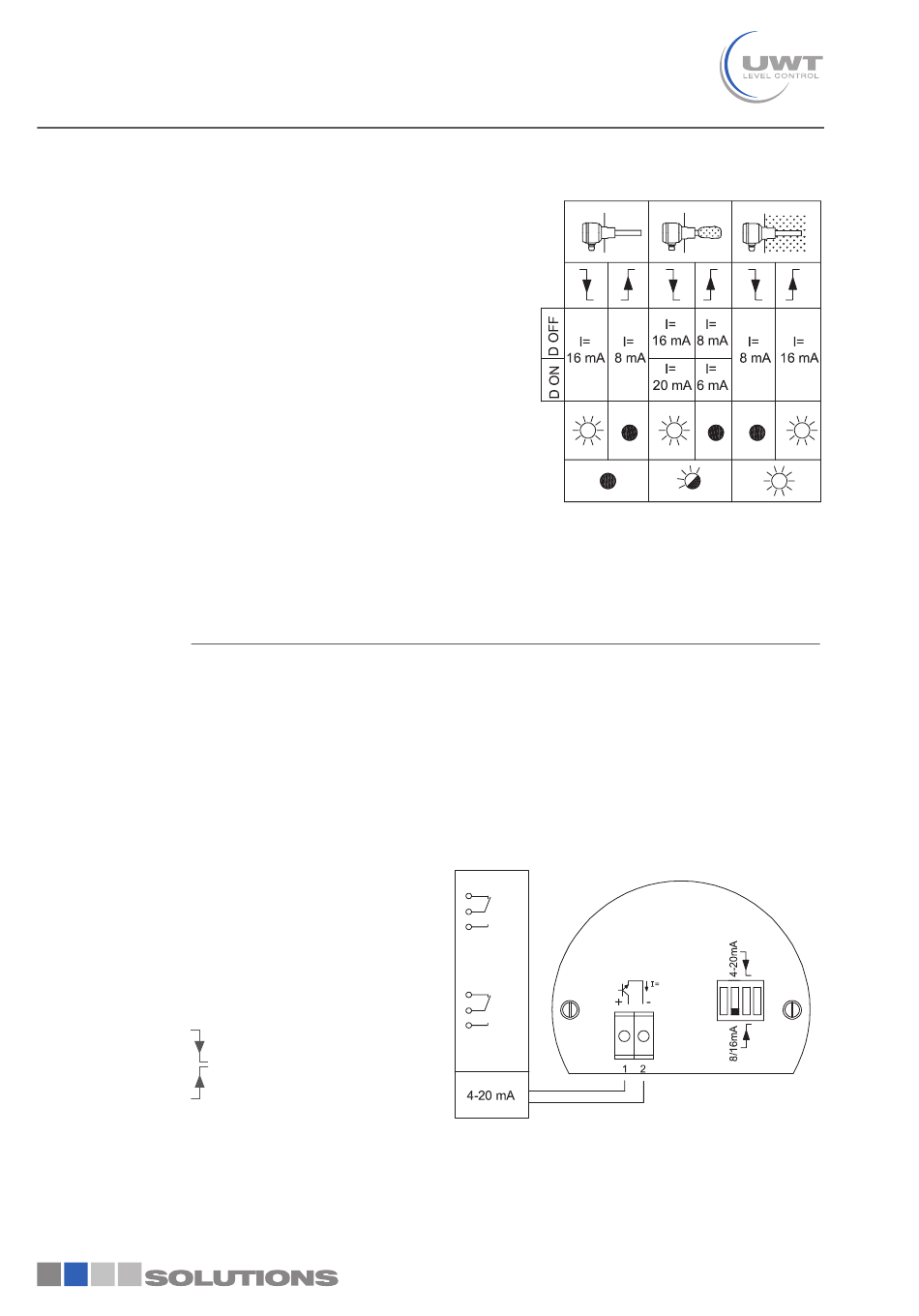

La figura muestra la corriente de salida en
función de la situación dada:
• Medición fiable/segura (horquilla limpio).
• Baja amplitud de vibración:
Horquilla con tanta acumulación de
material que se detecta una "Débil
vibración".
• Horquillas completamente cubiertas.
La corriente de salida puede utilizarse para
evaluar un diagnóstico sobre una oscilación
débil (con el ajuste de diagnóstico "D ON").
Diagnóstico desactivado (ajuste "D
OFF"):
La salida cambia entre 8 mA y 16 mA.
Diagnóstico activado (ajuste "D ON"):
A una baja amplitud de vibración, la salida
cambia de 16 mA a 20 mA y de 8 mA a 6
mA. Esto permite una evaluación en una
unidad de alimentación externa de 4-20 mA.
La transición de 16 mA a 20 mA y de 8 mA a
6 mA se retrasa internamente 10 segundos.
Esto evita que la fuente de alimentación
externa indique erróneamente "vibración
débil" si se detiene o reinicia la oscilación
durante el proceso de medición normal
(seguro).
Ejemplo para la evaluación del diagnóstico "Vibración Débil":
Conexión de un monitor de límite de valor externo con una entrada de 4-20mA y dos salidas de relé.
(los equipos compatibles puede ser pedido como accesorio, ver la lista de opciones)
Relé 1: Visualización del estado: lleno/vacío.
Relé 2: Funciona como una salida de diagnóstico para indicar: medición fiable/no fiable
(vibración débil).
Relé 1:
Nivel lleno/vacío
Ajustar punto de detección para: 10 mA.
Relé 2:
Diagnóstico
Ajustar punto de detección para:
18 mA para config. "límite descendente"
7 mA para config. "límite cresciente"
Configuración
Límite
Configuración
D
LED
de señal de salida
LED de
"Diagnóstico"
Relé 1
Relé 2
Monitor de límite de valor
externo con entrada de
4-20mA y dos salidas de
relé.
gi180713
Módulo electrónico
VN 1000 / 2000 / 5000 / 6000 g
