MEDICIÓN DE LAS CORREAS TRANSPORTADORAS
Frente al tostador, ubique el punto central aproximado
de la cadena del transportador. Separe la cadena
del transportador del borde del tostador. Ponga una
moneda de 10 centavos
estadounidenses de 1.8 cm
(11/16") entre la estructura
y la cadena. Si el espacio
es significativamente más
ancho que la moneda,
ELIMINE eslabones como
se describe más abajo.
Luego, mida nuevamente
el espacio para confirmar
que no esté demasiado
estrecho. Revise el lado
opuesto del tostador usando las mismas medidas.
AJUSTE DE LAS CORREAS TRANSPORTADORAS
Después de un tiempo, se desgastan los eslabones de la
cadena del transportador y se estira la cadena de la correa,
ulteriormente saliéndose de las ruedas dentadas. Esto se
soluciona fácilmente al quitar uno o más eslabones del
transportador de cada lado de la correa. Hay dos eslabones
pequeños de 12.7 mm (1/2") a cada lado de la correa del
transportador. El resto de los eslabones son grandes, 19 mm
(3/4") de largo (Figura 14).
RETIRADA DE LAS CORREAS TRANSPORTADORAS
1. Realice los pasos 1 - 4 del Cambio de las envolturas
de la correa en la página anterior.
2. Desconecte la cadena de la correa del transportador
apretando un par de eslabones juntos y
desenganchando ambos extremos de uno (Figura 14).
3. Para acortar una cadena de correa del transportador
estirada, elimine un eslabón de 12.7 mm (1/2") de
la correa.
4. Vuelva a armar la cadena de la correa en las ruedas
dentadas como se describe más abajo.
NOTA: Si la correa está demasiado corta para volver a
armarla, elimine un segundo eslabón de 12.7 mm (1/2")
e instale uno grande de 19 mm (3/4"). Esto acortará la
correa 6.4 mm (1/4") en total.
CAMBIO DE CADENAS DE LA CORREA DEL
TRANSPORTADOR
1. Quite la cadena de correa vieja del transportador.
2. Ponga la cadena de repuesto sobre las ruedas
dentadas con los extremos de gancho hacia abajo.
Revise si la posición está correcta (Figura 14)
P/N 1010838SPA Rev. E 02/18
Transcribed from 1010838 Rev. D 07/06
Burger King
TOSTADOR VERTICAL DE CONTACTO
Vara de soporte
superior
Eslabón grande
P/N 0800121
Eslabón pequeño
P/N 0800204

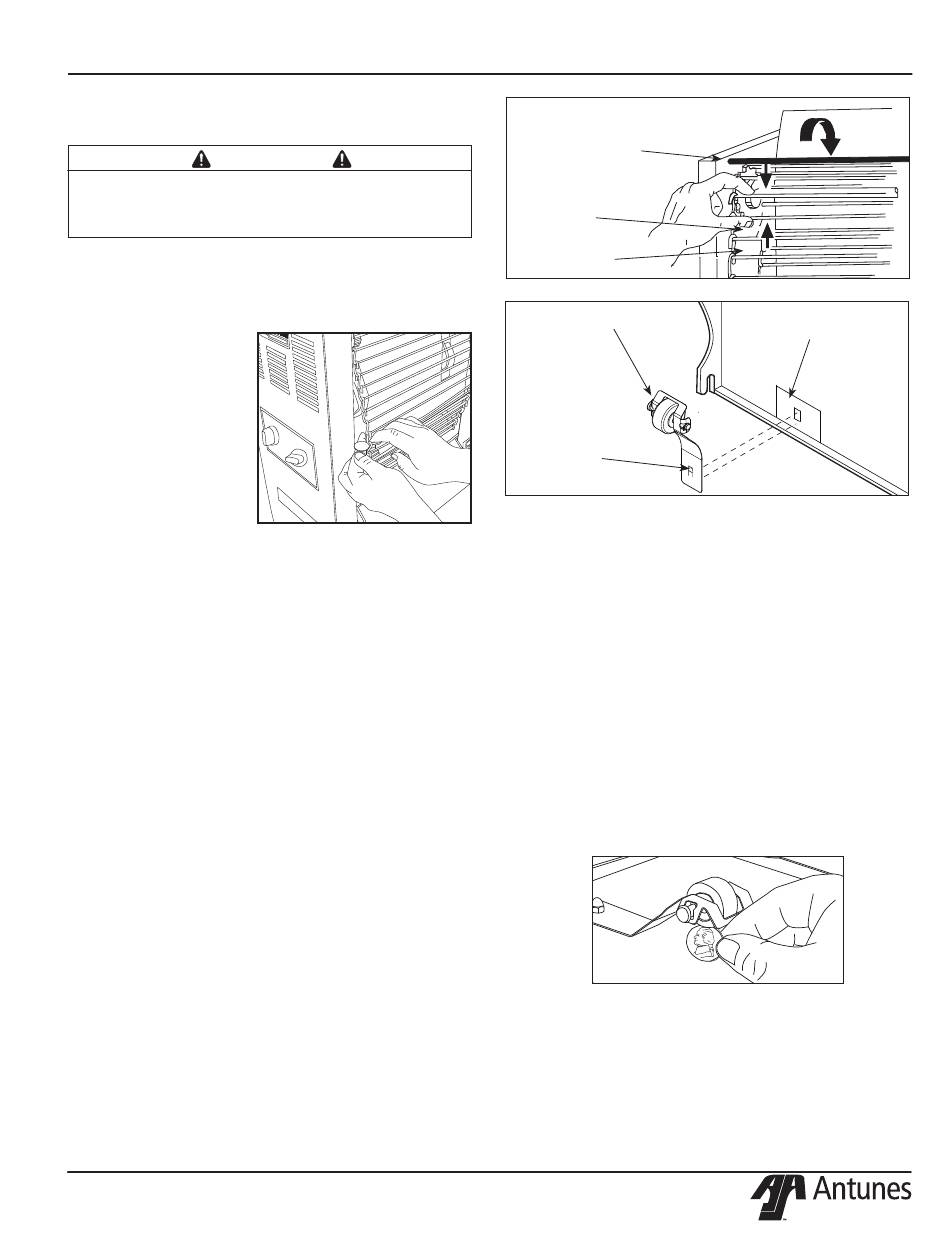

Figura 14. Desmontaje de la correa del transportador
Ensamblaje del tensor
pestaña de
retención
Figura 15. Cambio del ensamblaje del tensor del rodillo
NOTA: Los extremos de los ganchos deben apuntar
hacia abajo. (Figura 14).
3. Envuelva la cadena de correa del transportador
alrededor de las ruedas dentadas inferiores y
conéctela enganchando ambos extremos juntos.
NOTA: Revise que la cadena esté instalada bajo la vara
de soporte superior y por encima de la vara de soporte
inferior.
Medición de los tensores de rodillo
Mida el tensor de rodillo en ambas cubiertas internas del
transportador (Vea la ilustración). Ajuste o cambie todas
las dañadas como se recomienda. El espacio entre la
cubierta interior del transportador y la parte inferior de la
rueda tensora debe ser de 2.1 cm (13/16") o la altura de una
moneda estadounidense de 5 centavos.
Cambio de los tensores de rodillo
1. Empuje hacia abajo la pestaña de retención del tensor.
(Figura 15).
2. Mientras mantiene la presión sobre la lengüeta de
retención, deslice el tensor fuera de la placa de
retención.
3. Reemplace el tensor deslizando el nuevo en la placa
de retención.
13
Rotación
placa de retención
