Para configurar Modulación de cambio de frecuencia (FSK)
En el menú Modulación del generador de formas de onda (en [Wave Gen] Generador
de onda > Configuración > Modulación):
1 Presione la tecla programable Tipo y gire el botón de entrada para seleccionar
2 Presione la tecla programable Frec sal to y gire el botón de entrada para
3 Presione la tecla programable Frecuencia FSK y gire el botón de entrada para

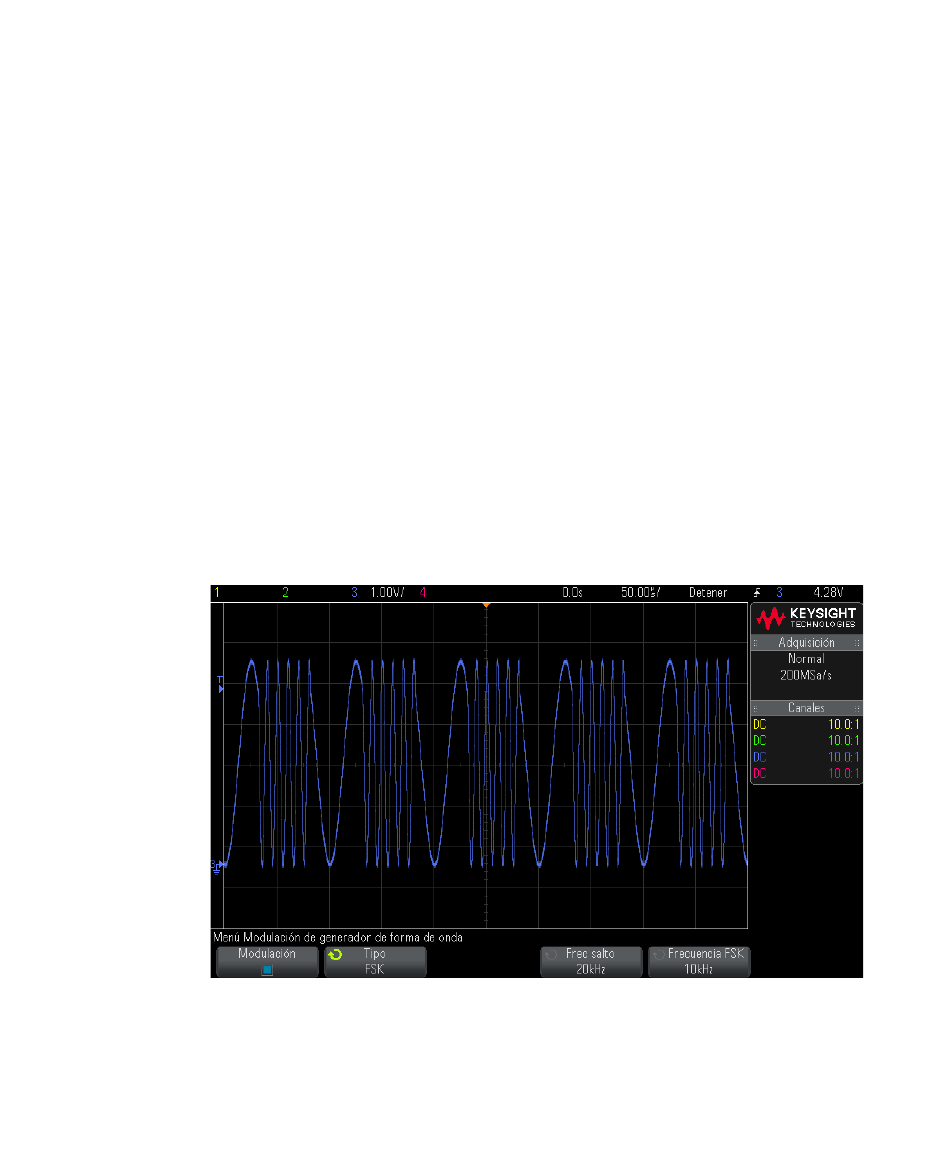

En la siguiente pantalla se muestra una modulación FSK de una señal de operador
de onda de seno de 100 kHz.
Osciloscopios Keysight InfiniiVision 3000 serie X Guía del usuario
Modulación de cambio de frecuencia (FSK).
especificar la "frecuencia de salto".
La frecuencia de salida alterna entre la frecuencia de operador original y esta
"frecuencia de salto".
especificar la velocidad con que cambia la frecuencia de salida.
La frecuencia FSK especifica una señal de modulación de onda cuadrada
digital.
Generador de formas de onda
17
283
