10 Presione la tecla programable Receptor . Gire la perilla Entrada para que
11 Presione la tecla programable Alineación y gire la perilla Entrada para
Osciloscopios Keysight InfiniiVision 3000 serie X Guía del usuario
coincida con el tamaño de palabra de receptor del dispositivo probado (de 4 a
32 bits).
seleccionar la alineación deseada para la señal de datos (SDATA). El diagrama
en pantalla cambia con la selección.

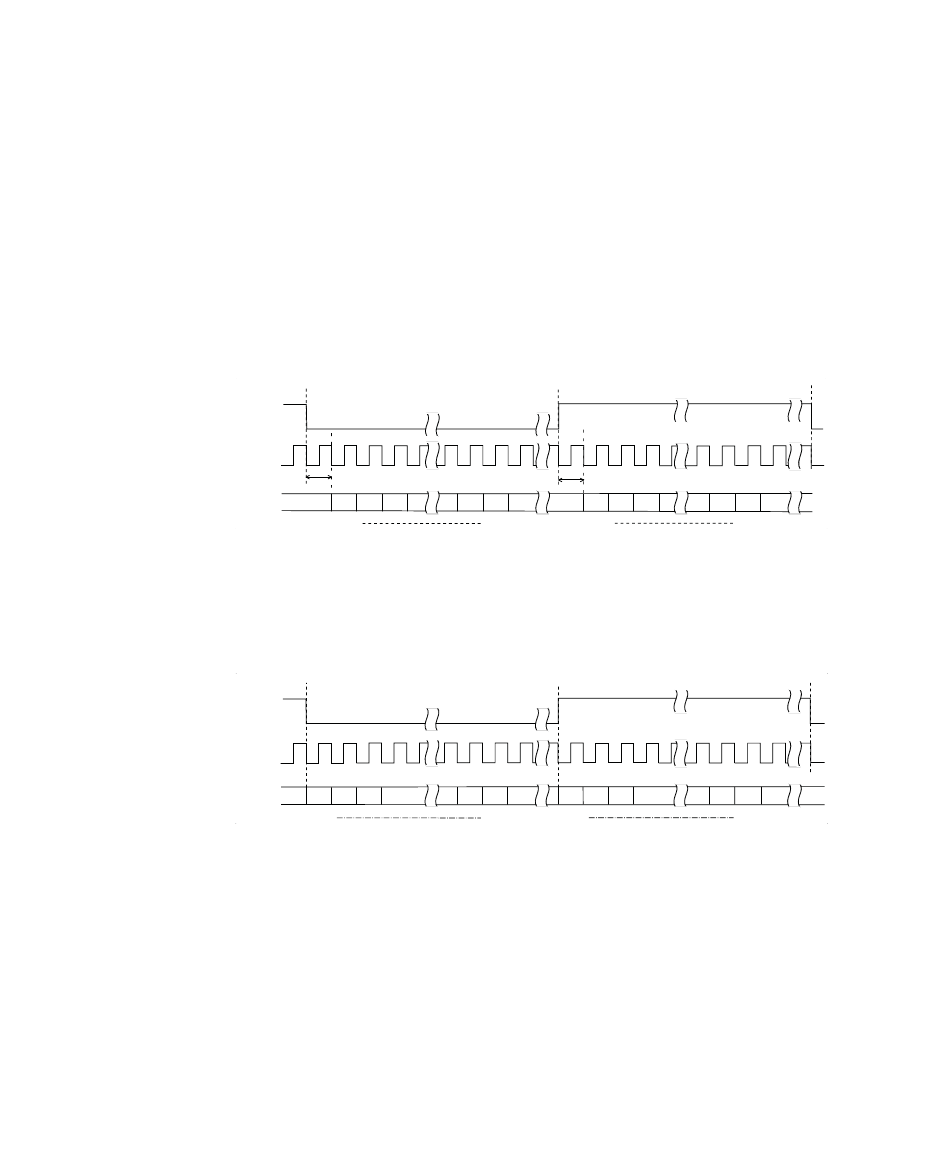

Alineación estándar : primero se envía el MSB de datos de cada muestra, y el LSB
se envía último. El MSB aparece en la línea de SDATA un reloj de bits tras el
borde de la transición de WS.
LEFT CHANNEL
WS
SCLK
ONE SCLK CYCLE
SDATA
0
1
2
MSB
Justificado a la izquierda : la transmisión de datos (primero MSB) comienza en el
borde de la transición de WS (sin el retardo de un bit que emplea el formato
Estándar).
LEFT CHANNEL
WS
SCLK
SDATA
0
1
2
MSB
Justificado a la derecha : la transmisión de datos (primero MSB) se justifica a la
derecha de la transición de WS.
Disparo y decodificación en serie I2S
RIGHT CHANNEL
n-2 n-1
0
1
LSB
MSB
RIGHT CHANNEL
n-2 n-1
0
1
2
LSB
MSB
2
n-2 n-1
LSB
n-2 n-1
LSB
26
413
