1. Sicherheitsvorkehrungen

1.4. Vor dem Testlauf

Vorsicht:
• Schalten Sie den Netzschalter der Außenanlage mehr als 12 Stunden vor
Betriebsbeginn ein. Ein Betriebsbeginn unmittelbar nach Einschalten des
Netzschalters kann zu schwerwiegenden Schäden der Innenteile führen.
Lassen Sie den Netzschalter während des gesamten Betriebs eingeschal-
tet.

2. Einbau der Schnittstelleneinheit

IF011
IF012
Abb 2-1
B
336
11.5 313
C
TB142
C
3-EINLASS FÜR ELEKTROKABEL
Bei Installation an einer Wand: Unterseite
Abb. 2-2
10
Foto 2-1
A
Einheit: mm
(11.5)
C
TB6
TB141
C
• Prüfen Sie vor Betriebsbeginn, ob alle Schutzvorrichtungen ordnungsge-
mäß installiert sind. Achten Sie darauf, sich nicht an Hochspannungsteilen
zu verletzen.
• Berühren Sie Schalter nicht mit nassen Händen. Es besteht die Gefahr von
Stromschlägen.
• Nach Beendigung des Betriebs müssen mindestens fünf Minuten verstrei-
chen, ehe der Hauptschalter ausgeschaltet wird. Andernfalls besteht die
Gefahr eines Anlagenausfalls.

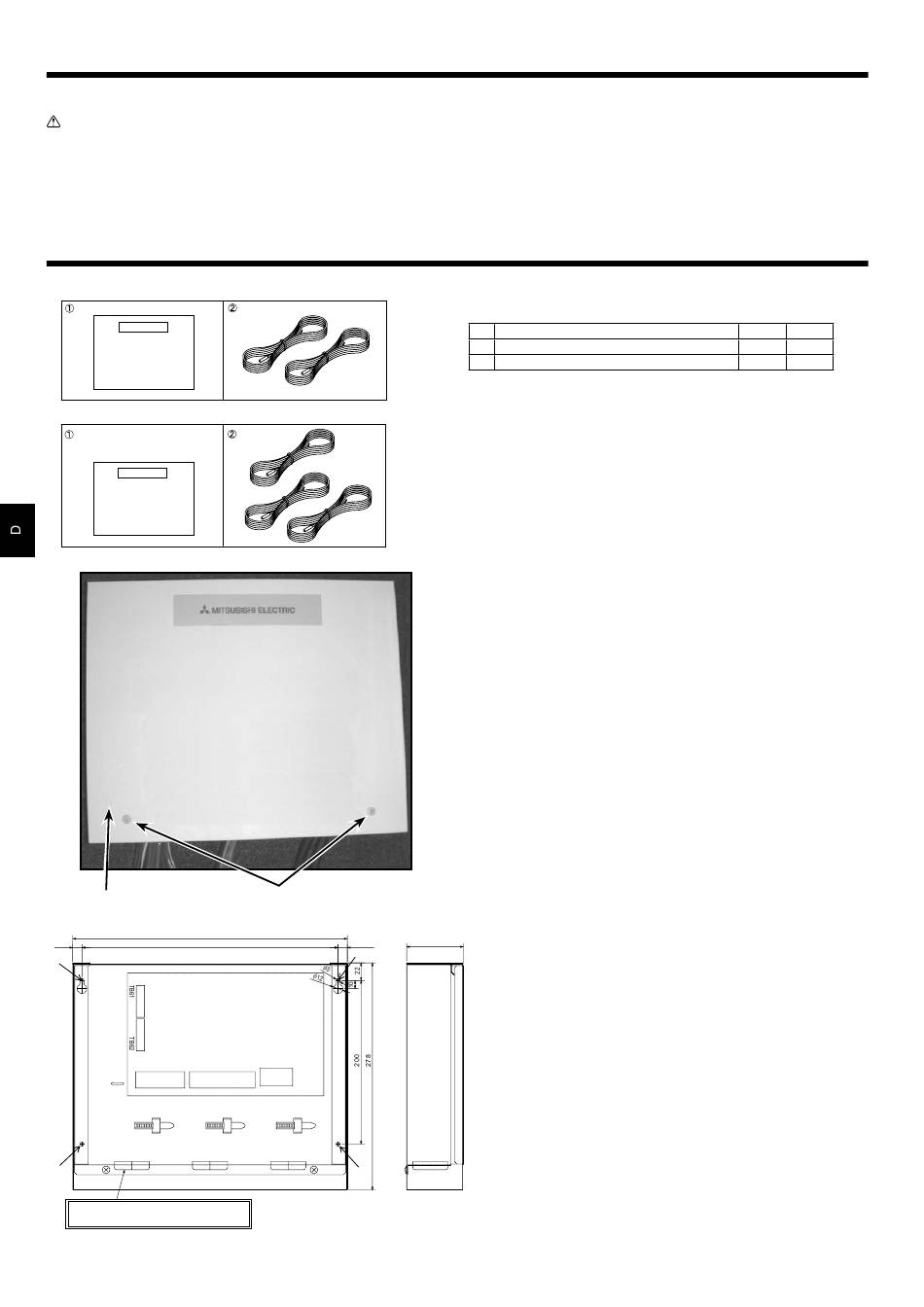

2.1. Zubehörteile prüfen (Abb. 2-1)
Zum Lieferumfang der Schnittstelleneinheit gehört folgendes Zubehör.
Bezeichnung
Schnittstelleneinheit
1
Thermistor
2
2.2. Auswahl des Aufstellortes für die Schnittstellen-
einheit
• Installieren Sie die Schnittstelleneinheit unter keinen Umständen im Freien, da
sie hierfür nicht geeignet ist. (Sie ist nicht wasserfest gegen Regen.)
• Vermeiden Sie Aufstellorte, an denen die Anlage direktem Sonnelicht oder Wär-
mequellen ausgesetzt ist.
• Wählen Sie den Ort so aus, dass eine einfache Verkabelung zur Stromquelle
möglich ist.
• Installieren Sie die Anlage nicht an Orten, an denen leicht entzündbare Gase
austreten, produziert werden, strömen oder sich ansammeln können.
• Wählen Sie einen ebenen Ort aus, der Gewicht und Schwingungen der Anlage
tragen kann.
• Vermeiden Sie Aufstellorte, an denen die Anlage Öl, Dampf oder Schwefel-
dämpfen ausgesetzt ist.
2.3. Einbau der Schnittstelleneinheit (Abb. 2-2, Foto
2-1)
1. Zwei Schrauben von der Schnittstelleneinheit entfernen und Abdeckung abneh-
men.
2. Die 4 Schrauben (vor Ort mitgeliefert) in den 4 Löchern anbringen.
A Schraube
C Loch für Einbau
69
IF011
1
2
B Abdeckung
IF012
1
3
