Montar el equipo con kit de montaje

El kit de fijación tipo libro que se puede pedir de forma opcional permite un montaje que
ahorra espacio.
Fijación de la chapa de fijación tipo libro en el equipo
1.
2.
Nota
Lea las indicaciones al respecto en el capítulo "Posiciones de montaje permitidas".
SIMATIC IPC827C
Instrucciones de servicio, 09/2011, A5E03396004-02

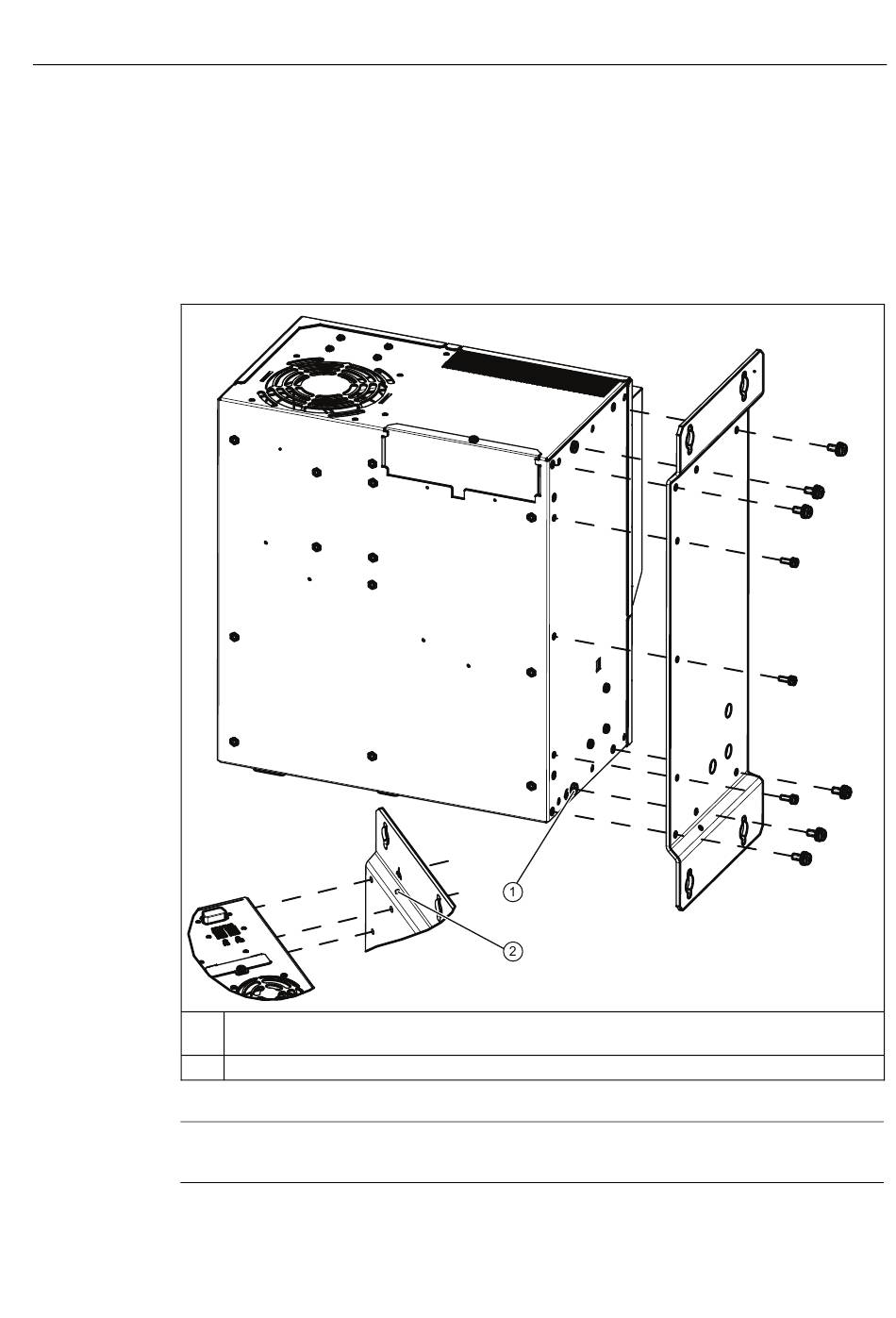

Retire el tornillo de equipotencialidad (1) del equipo y atorníllelo a la chapa de montaje vertical
(2).
Fije al equipo la chapa de montaje vertical con cuatro tornillos M4 y tres tornillos M3.
