2.2.4 Series HCVR42XXA-S3/HCVR52XXA-S3/HCVR72XXA-S3

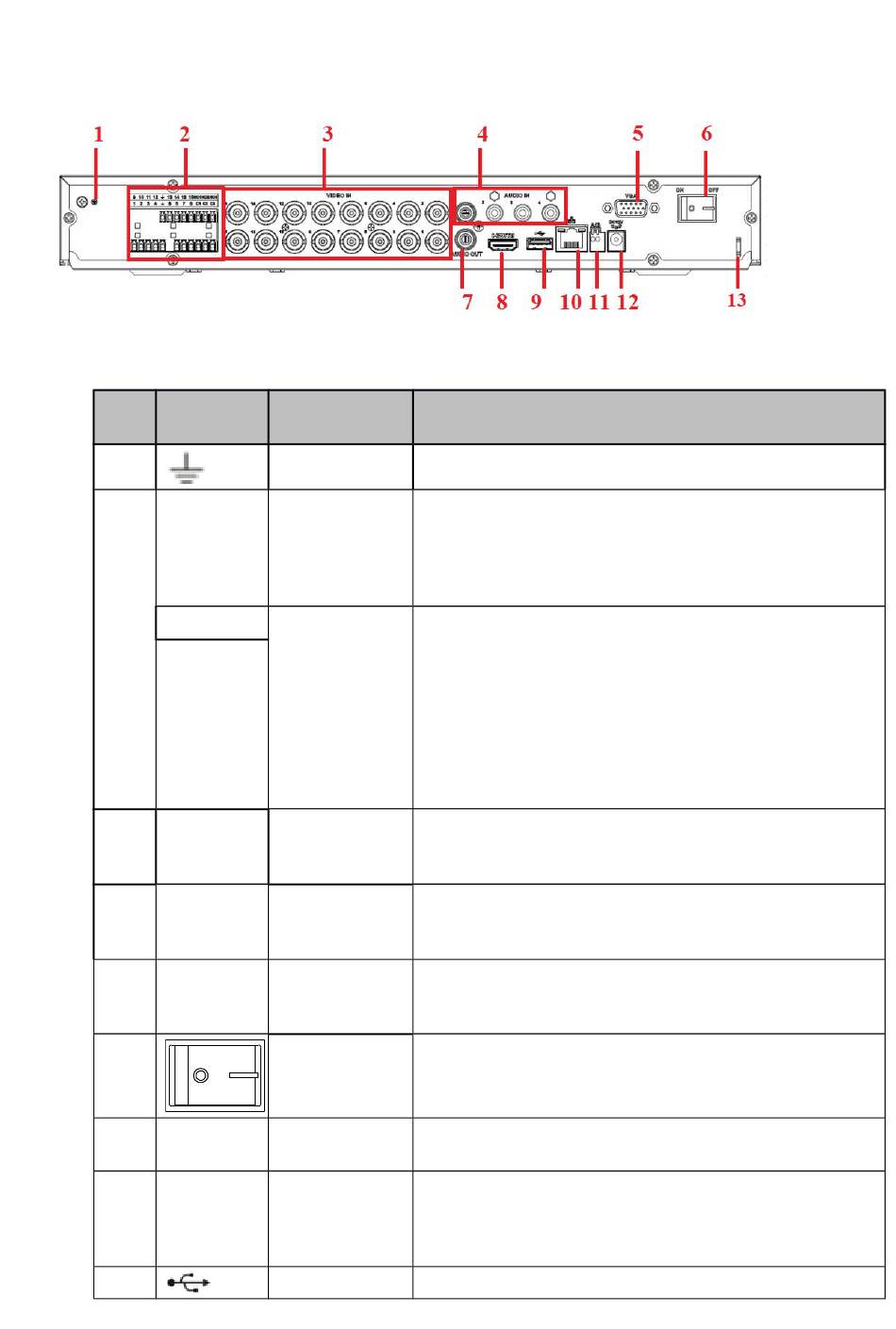

El panel trasero de los productos HCVR42XXA-S3/HCVR52XXA-S3/HCVR72XXA-S3 se muestra en la
imagen siguiente. Vea la Figura 2 -9.
La figura siguiente se basa en el producto de la serie HCVR4216A-S3/5216A-S3/7216A-S3.
Consulte la hoja siguiente para conocer la información detallada.
Núm Icono
.
1
2 1~8(16)
NO1~NO3
C1~C3
3 VIDEO IN
4 AUDIO IN
5 VGA
6
7 AUDIO
OUT
8 HDMI
9
Figura ‎2 -9
Nombre Nota
TIERRA Toma de tierra de la entrada de alarma.
Puertos 1~8 
(16) de entrada
de alarma 
Puertos 1~3 de 
salida de
alarma


Puerto de Se conecta a la cámara analógica, señal de entrada de
entrada de vídeo.
vídeo
Puerto de Se conecta al dispositivo de entrada de audio, por
entrada de ejemplo el altavoz.
audio
Puerto de Puerto de salida de vídeo VGA. Saca la señal de vídeo
salida de vídeo analógico. Se puede conectar al monitor para ver la
VGA salida de vídeo analógico.
Interruptor de Botón de encendido/apagado.
encendido
Puerto de Se conecta al dispositivo de salida de vídeo, por
salida de audio ejemplo una cadena de sonido.
Interfaz Puerto de salida de audio y vídeo de alta definición.
multimedia de Transmite vídeo de alta definición sin comprimir y datos
alta definición multicanal al puerto HDMI del dispositivo de
(HDMI) presentación.
Puerto USB2.0 Se conecta al dispositivo de almacenamiento USB, al
Hay dos tipos; NA (nornalmente abierto)/NC
(normalmente cerrado).
Cuando su dispositivo de entrada de alarma use
alimentación externa, asegúrese de que el
dispositivo y el DVR usen la misma toma de tierra.
3 grupos de puertos de salida de alarma. (Grupo
1: puerto NA1 - C1, grupo 2: puerto NA2 - C2,
grupo 3: puerto NA3 - C3). Sacan las señales de
alarma hacia el dispositivo de alarma. Asegúrese
de que el dispositivo de alarma externo tenga
alimentación.
NA: Puerto de salida de alarma normalmente
abierto.
C: Terminal público de salida de alarma.
