2.2.5 Series HCVR54XXL-V2

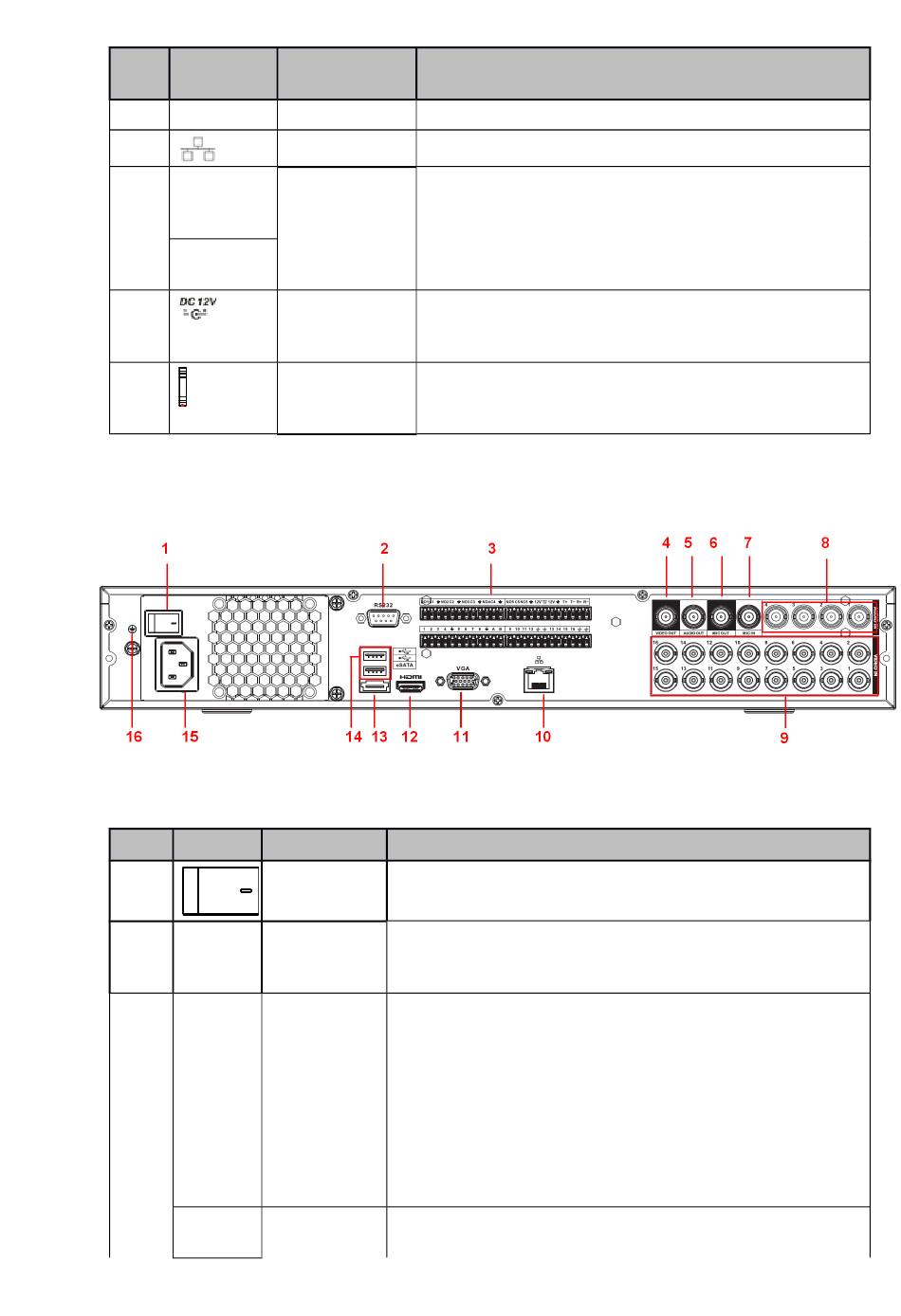

El panel trasero de los productos de esta serie se muestra a continuación. Vea la Figura 2 -10.
La figura siguiente se basa en el producto de la serie HCVR5416L-V2.
Consulte la hoja siguiente para conocer la información detallada.
Núm. Icono
1
2 RS-232
3 1~16
NO1~N
O5
Nombre Nota
ratón, a una grabadora de DVD, etc.
Puerto de red
Puerto Ethernet 100M
Puerto de Puerto RS485_A. Es el cable A. Se puede conectar a
comunicación los dispositivos de control como domos PTZ de
RS485 velocidad.
(RS-485)
RS485_B. Es el cable B. Se puede conectar a los
dispositivos de control como domos PTZ de velocidad.
Puerto de
entrada de Entrada de 12V CC.
alimentación
Sujeción del Use una abrazadera para asegurar el cable de
cable de alimentación en el dispositivo en el caso de que haya
alimentación cualquier pérdida.
Figura ‎2 -10
Nombre Nota
Interruptor de Botón de encendido/apagado.
encendido
COM de Para la depuración COM general para configurar las
depuración direcciones IP o para transferir datos COM transparentes.
RS232.
Puertos 1~16
 Hay cuatro grupos. El primer grupo lo forman los
d e en t r a da
puertos del 1 al 4, el segundo grupo los puertos del 5
de alarma
al 8, el tercer grupo del 9 al 12, y el cuarto grupo del
13 al 16. Sirven para recibir la señal desde la fuerte de
alarma externa. Hay dos tipos; NA (nornalmente
abierto)/NC (normalmente cerrado).
 Cuando su dispositivo de entrada de alarma use
alimentación externa, asegúrese de que el dispositivo
y el DVR usen la misma toma de tierra.
Puertos 1~5
 5 grupos de puertos de salida de alarma. (Grupo 1:
de salida de
