Nº de Modelo PETL80910.0
Nº de Serie
Escriba el número de serie en el es-
pacio de arriba.
Calcomanía con el
Número de Serie
¿PREGUNTAS?
Si tiene alguna pregunta, o si faltan
piezas, por favor llame al:
900 460 410
correo electrónico:
serviciotecnico@imagefitness.es
página de internet:
www.iconsupport.eu
PRECAUCIÓN
Antes de usar el equipo, lea cui-
dadosamente todas las adver-
tencias e instrucciones de este
manual. Guarde el manual para
futuras referencias.
MANUAL DEL USUARIO
www.iconeurope.com
Publicidad
Tabla de contenido

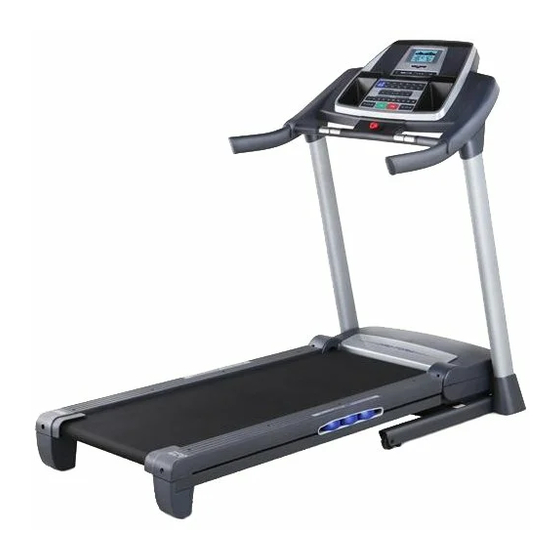

Manuales relacionados para Pro-Form 700 ZLT
Resumen de contenidos para Pro-Form 700 ZLT
- Página 1 Nº de Modelo PETL80910.0 MANUAL DEL USUARIO Nº de Serie Escriba el número de serie en el es- pacio de arriba. Calcomanía con el Número de Serie ¿PREGUNTAS? Si tiene alguna pregunta, o si faltan piezas, por favor llame al: 900 460 410 correo electrónico: serviciotecnico@imagefitness.es...
-
Página 2: Tabla De Contenido
CONTENIDO COLOCACIÓN DE LA CALCOMANÍA DE ADVERTENCIA ......... .2 PRECAUCIONES IMPORTANTES . -
Página 3: Precauciones Importantes
PRECAUCIONES IMPORTANTES ADVERTENCIA: Para reducir el riesgo de lesiones graves, lea todas las precaucio- nes e instrucciones importantes de este manual y todas los advertencias que se observan en su má- quina para correr, antes de utilizarla. ICON no asume ninguna responsabilidad por lesiones persona- les o daños a la propiedad que ocurran por el uso de este producto o a través del mismo. - Página 4 17. La máquina para correr es capaz de alcanzar 21. Cuando pliegue o mueva la máquina para altas velocidades. Ajuste la velocidad grad- correr, asegúrese de que el pasador de alma- ualmente para evitar cambios repentinos de cenamiento esté sosteniendo la armadura fi- velocidad.
-
Página 5: Antes De Comenzar
Gracias por seleccionar la máquina para correr PRO- guntas después de leer este manual, por favor vea la FORM 700 ZLT. La máquina para correr 700 ZLT portada de este manual. Para ayudarnos a asistirlos, ® ofrece una variedad impresionante de funciones dis- anote el número de modelo y el número de serie del... -
Página 6: Montaje
MONTAJE Para el montaje se necesitan dos personas. Coloque la máquina para correr en un área despejada y retire todos los materiales de embalaje. No se deshaga de los materiales de embalaje hasta haber terminado el montaje. Nota: La parte inferior de la banda para caminar se recubre con un lubricante de alto rendimiento. Durante el transporte, una cantidad de lubricante podría pasar a la parte superior de la banda para caminar o a la caja de embalaje. - Página 7 1. Asegúrese de que el cable eléctrico esté desenchufado. Retire la Tuerca 3/8” (10), el Perno 3/8" x 2" (8), y el soporte de transporte (A) de la Base (95). Repita este paso en el otro lado de la máquina para correr. La Tuercas de 3/8"...
- Página 8 3. Conecte una Rueda (96) a la Base (95) con el Perno de 3/8" x 2" (8) y la Tuerca de 3/8" (10) que retiró en el paso 1. No apriete demasiado la Tuerca; La Rueda debe girar libremente. Introduzca una Tapa de la Base (89) dentro de la Base (95).
- Página 9 6. Con la ayuda de otra persona, incline cuida- dosamente la máquina para correr sobre su lado derecho. Pliegue la Armadura (55) parcial- mente de modo que la máquina para correr quede más estable; no pliegue aún la Armadura por completo. Retire y deseche los dos pernos (B) indicados y el soporte de transporte (C).
- Página 10 8. Identifique la Cubierta de la Base Izquierda (88) y la Cubierta de la Base Derecha (91). Deslice la Cubierta de la Base Izquierda por el Montante Vertical Izquierdo (84) y la Cubierta de la Base Derecha por el Montante Vertical Derecho (85). 9.
-
Página 11: Importante
11. IMPORTANTE: Para evitar que se dañe la Barra Crazada (107), no use herramientas Primero eléctricas y no apriete demasiado los Tornillos de #10 x 3/4" (2). Oriente la Barra Cruzada (107) como se mues- tra. Conecte la Barra Cruzada a las Barandas (82, 83) con cuatro Tornillos de #10 x 3/4"... - Página 12 13. Coloque el montaje de la consola en las Montaje de la Consola Barandas Izquierda y Derecha (82, 83). Tenga cuidado de no pellizcar ningún cable. Inserte el Cable del Montante Vertical (87) sobrante en la Baranda Derecha. Conecte el montaje de la consola a la Barra Cruzada (107) con seis Tornillos de #8 x 3/4"...
- Página 13 16. Asegúrese de que todas las piezas estén adecuadamente apretadas antes de usar la máquina para correr. Si hay unas láminas delgadas de plástico sobre las calcomanías, retírelas. Para proteger el piso o al- fombra, coloque una estera debajo de la máquina para correr. Nota: Pueden incluirse piezas adicionales. Guarde las llaves hexagonales en un lugar seguro;...
-
Página 14: Funcionamiento Y Ajustes
FUNCIONAMIENTO Y AJUSTES BANDA PARA CAMINAR PRELUBRICADA Siga los pasos que se indican abajo para enchufar el cable eléctrico. Su máquina para correr ofrece una banda para cami- nar cubierta con lubricante de alto rendimiento. IM- 1. Enchufe el extremo indicado del cable eléctrico den- PORTANTE: Nunca aplique aerosol de siliconas u tro de la tomacorriente en la máquina para correr. -
Página 15: Diagrama De La Consola
DIAGRAMA DE LA CONSOLA CARACTERÍSTICAS DE LA CONSOLA tas iFit, con entrenamientos que le ayudan a alcanzar metas específicas de bienestar físico. Por ejemplo, La consola de la máquina para correr cuenta con un pierda las libras no deseadas con el entrenamiento grupo de características diseñadas para realizar un para perder peso en 8 semanas. -
Página 16: Cómo Encender El Equipo
CÓMO ENCENDER EL EQUIPO Nota: La consola puede mostrar la velocidad y la dis- tancia ya sea en kilómetros o millas. Para averiguar IMPORTANTE: Si la máquina para correr ha sido qué unidad de medida está seleccionada o para cam- expuesta a bajas temperaturas, deje que alcance la biar la unidad de medida, consulte EL MODO DE temperatura ambiente antes de encenderla. - Página 17 4. Cambie la inclinación de la máquina para cor- Para ajustar las pantallas, pulse el botón Parar rer en función de sus necesidades. [STOP], saque la llave, y luego reinsértela. 6. Si lo desea, mida su ritmo cardíaco. Para cambiar la inclinación de la máquina para correr, pulse los botones de aumento o disminu- Nota: Si usa el sensor de pulso del mango y el ción de inclinación [INCLINE] o uno de los botones...
-
Página 18: Cómo Usar Un Entrenamiento Rápido Para Quemar Calorías
CÓMO USAR UN ENTRENAMIENTO RÁPIDO PARA namiento. La QUEMAR CALORÍAS altura del segmento in- 1. Inserte la llave dentro de la consola. termitente in- Segmento Actual dica la veloci- Vea CÓMO ENCENDER EL EQUIPO en la página dad para dicho seg- mento. -
Página 19: Cómo Usar Un Entrenamiento Ifit
CÓMO USAR UN ENTRENAMIENTO iFIT 3. Inicie la banda para caminar. Para comprar tarjetas iFit, visite www.iFit.com o llame Para iniciar el entrenamiento, pulse el botón de ini- al número de teléfono que aparece en la portada de cio [GO] o el botón de aumento de velocidad este manual. -
Página 20: La Función De Información
LA FUNCIÓN DE INFORMACIÓN CÓMO USAR EL SISTEMA DE SONIDO ESTÉREO La consola presenta una función de información que Para reproducir música o libro audio a través de los al- mantiene control de la información de la máquina para tavoces estéreo de la consola, debe conectar su re- correr y le permite personalizar los ajustes. -
Página 21: Como Plegar Y Mover La Máquina Para Correr
CÓMO PLEGAR Y MOVER LA MÁQUINA PARA CORRER CÓMO PLEGAR LA MÁQUINA PARA CORRER CÓMO MOVER LA MÁQUINA PARA CORRER Para evitar que se dañe la máquina para correr, Antes de mover la máquina para correr, pliéguela ajuste la inclinación a la posición inferior antes de como se describe a la izquierda. -
Página 22: Resolución De Problemas
PROBLEMAS La mayoría de los problemas de la máquina para correr pueden resolverse siguiendo los pasos que se indican más abajo. Encuentre el síntoma correspondiente y siga los pasos que se indican. Si necesita ayuda adicional, por favor vea la portada de este manual. PROBLEMA: La máquina no se enciende SOLUCIÓN: a. - Página 23 Retire los tres Tornillos de #8 x 3/4" (1) y gire cuidadosamente la Cubierta del Motor (62) hacia arriba. Localice el Interruptor de Lengüeta (73) y el Imán (47) ubicados a la izquierda de la Polea (48). Dele vuelta a la Polea hasta que el Imán esté...
- Página 24 PROBLEMA: La banda para caminar está descentrada o se resbala cuando se camina sobre ella SOLUCIÓN: a. Si la banda para caminar no está centrada primero retire la llave, y DESENCHUFE EL CABLE ELÉCTRICO. Si la banda para caminar se ha movido a la izquierda, use la llave hexagonal para dar vuelta al perno izquierdo del rodillo trasero 1/2 vuelta en dirección de las agujas del reloj;...
-
Página 25: Guía De Ejercicios
GUÍA DE EJERCICIOS PRECAUCIÓN: Quemar Grasa—Para quemar grasa eficientemente, debe hacer ejercicios a un nivel de intensidad bajo du- Antes de ini- rante un periodo de tiempo mantenido. Durante los pri- ciar éste o cualquier programa de ejercicios meros minutos de ejercicio su cuerpo utiliza las calo- consulte con su médico. -
Página 26: Lista De Las Piezas
LISTA DE LAS PIEZAS—Nº de Modelo PETL80910.0 R0810A Para localizar las piezas de la lista que se muestra a continuación, vea el DIBUJO DE LAS PIEZAS hacia el final de este manual. N° Ctd. Descripción N° Ctd. Descripción Tornillo de #8 x 3/4" Imán Tornillo de #10 x 3/4"... - Página 27 N° Ctd. Descripción N° Ctd. Descripción Cubierta de Base Derecha Charola Calcomanía de Precaución Llave Hexagonal de 5/32" Cable de Inclinación Abrazadera de la Consola Espaciador de la Pata de la Base Base de la Consola Base Barra Cruzada Rueda Adaptador del Cable Eléctrico Motor de Inclinación Soporte de lo Electrónico...
-
Página 28: Dibujo De Las Piezas
DIBUJO DE LAS PIEZAS A—Nº de Modelo PETL80910.0 R0810A... - Página 29 DIBUJO DE LAS PIEZAS B—Nº de Modelo PETL80910.0 R0810A...
- Página 30 DIBUJO DE LAS PIEZAS C—Nº de Modelo PETL80910.0 R0810A...
- Página 31 DIBUJO DE LAS PIEZAS D—Nº de Modelo PETL80910.0 R0810A...
-
Página 32: Cómo Ordenar Piezas De Repuesto
CÓMO ORDENAR PIEZAS DE REPUESTO Para ordenar piezas de repuesto, por favor vea la portada de este manual. Para ayudarnos a proporcionarle asistencia, por favor esté listo para proporcionar la siguiente información cuando nos contacte: • el número de modelo y el número de serie del producto (vea la portada de este manual) •...
