Sustitución de fusibles (fig. 4-2)
Cambie los fusibles del módulo de presión cuando sea necesario.
Nota:
Para poder acceder a un instrumento montado en rack, será necesario extraerlo
completamente del rack.
Procedimiento
•
Apague el instrumento.
•
Despresurice el sistema y aísle las fuentes de alimentación neumáticas.
•
Apague y desconecte la fuente de alimentación eléctrica.
•
Desconecte los tubos neumáticos del módulo de presión.
•
Desatornille los cuatro tornillos cautivos de estrella que fijan el módulo de
presión a la caja del instrumento.
•
Quite el módulo de presión para obtener acceso a los filtros.
•
Utilice una llave hexagonal de 5 mm para desenroscar el retén del filtro (1) de la
lumbrera de cada conexión de presión.
•
Quite los cinco filtros (2), si es necesario, e invierta el módulo de presión para
que caigan los filtros.
1 Retén
•
Inserte un nuevo filtro en la lumbrera de cada conexión de presión.
•
Utilice la llave hexagonal de 5 mm para enroscar el retén de cada filtro.
•
Coloque el módulo de presión en la caja del instrumento y fíjelo con los cuatro
tornillos cautivos de estrella.
K0443 Edición Nº 3
2
Filtro

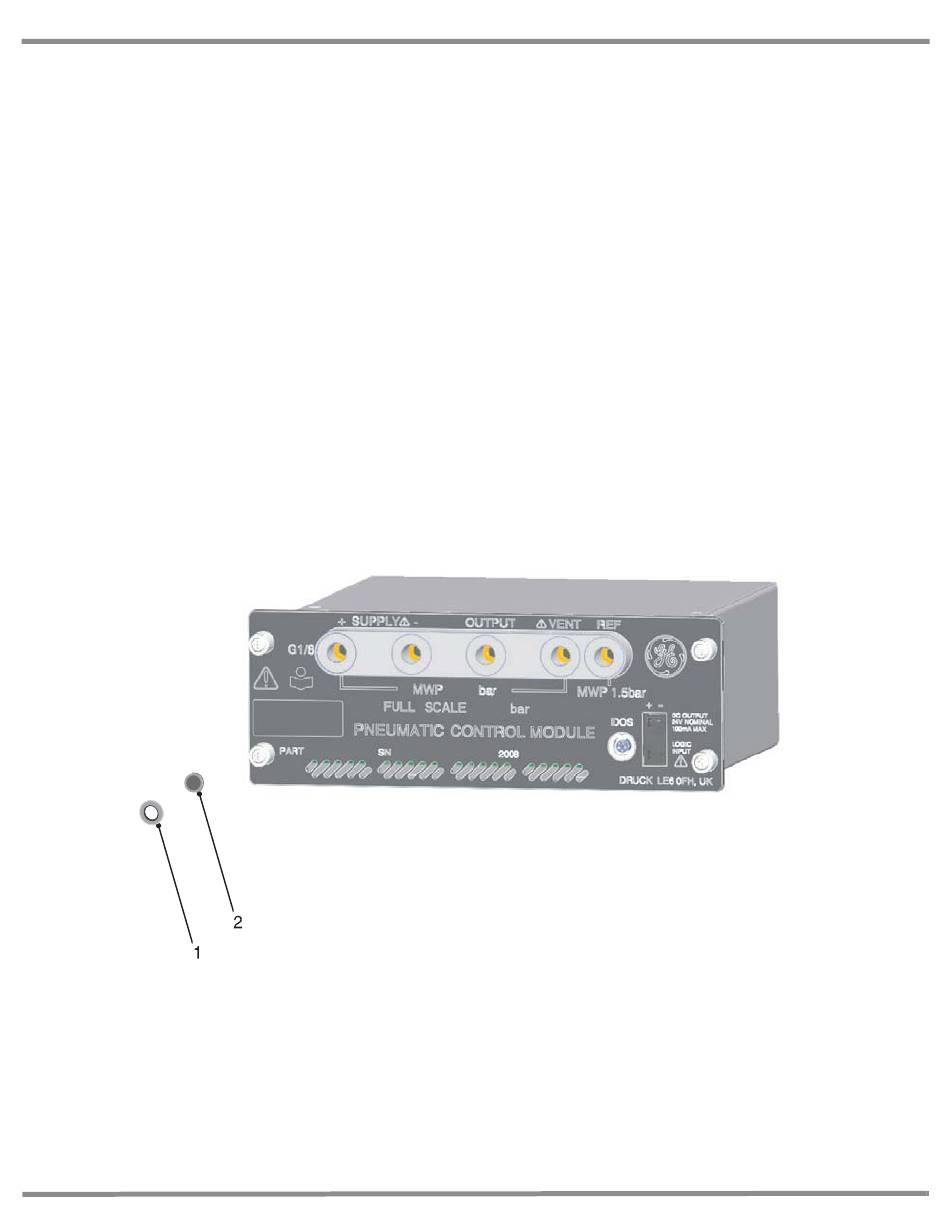

Figura 4-2 Filtros del módulo de presión
