Manuales relacionados para Zennio Lumento DX4
Resumen de contenidos para Zennio Lumento DX4

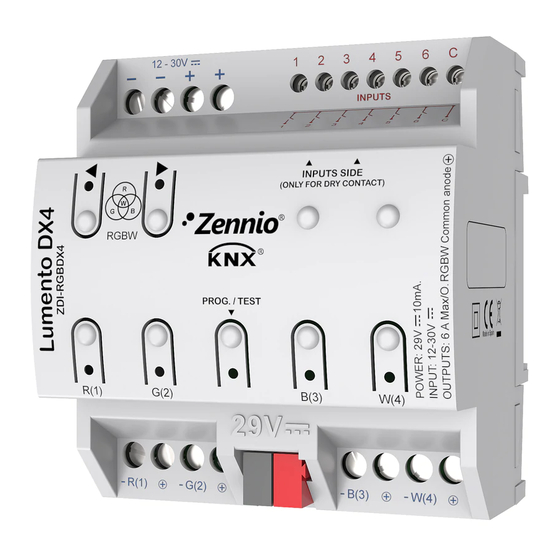

- Página 1 Lumento DX4 Regulador PWM en carril DIN con 4 canales para cargas led DC de tensión constante ZDI-RGBDX4 Versión del programa de aplicación: [1.3] Edición del manual: [1.3]_a www.zennio.com...
-
Página 2: Tabla De Contenido
Lumento DX4 CONTENIDO Contenido ..........................2 Actualizaciones del documento ....................3 Introducción ........................4 Lumento DX4 ......................4 Instalación ......................... 5 Cargas RGB y RGBW ....................7 Configuración ........................8 General........................8 Iluminación LED ....................... 10 2.2.1 Configuración ....................10 2.2.2... -
Página 3: Actualizaciones Del Documento
Lumento DX4 ACTUALIZACIONES DEL DOCUMENTO Versión Modificaciones Página(s) Cambios en el programa de aplicación: [1.3]_a Optimización interna Cambios en el programa de aplicación: Optimización de los módulos de entradas binarias, [1.2]_a control maestro iluminación, detector movimiento y Heartbeat. -
Página 4: Introducción
1 INTRODUCCIÓN 1.1 LUMENTO DX4 El Lumento DX4 constituye la solución Zennio en carril DIN para la regulación de luz en luminarias led DC de tensión constante. Ofrece una amplia variedad de funciones: 4 canales de salida de hasta 6000 mA cada uno, parametrizables con distintas configuraciones, en función del tipo de módulo led:... -
Página 5: Instalación
(8) en color azul. Nota: las únicas cargas que pueden conectarse a la salida del Lumento DX4 son las de tipo led de tensión constante. Una vez que el dispositivo recibe alimentación a través del bus KNX, se podrá... - Página 6 Para obtener información más detallada de las características técnicas del Lumento DX4, así como información de seguridad y sobre su instalación, consúltese la hoja técnica del Lumento DX4, incluida en el embalaje original del dispositivo, y también disponible en el portal web de Zennio, http://www.zennio.com.
-
Página 7: Cargas Rgb Y Rgbw
Lumento DX4 1.3 CARGAS RGB Y RGBW El Lumento DX4 permite regular el color y el nivel de luminosidad de módulos de diodos RGB o RGBW. Aunque en realidad tanto el ajuste del color resultante como el de la luminosidad se... -
Página 8: Configuración
Lumento DX4 2 CONFIGURACIÓN 2.1 GENERAL Después de importar la base de datos correspondiente en ETS y añadir el dispositivo a la topología del proyecto deseado, el proceso de configuración se inicia accediendo a la pestaña de parámetros del dispositivo. - Página 9 Lumento DX4 Heartbeat (confirmación periódica funcionamiento) [inhabilitado/habilitado]: este parámetro permite al integrador añadir un objeto de 1 bit (“[Heartbeat] Objeto para enviar ‘1’”) que se enviará periódicamente con el valor “1” con el fin de notificar que el dispositivo está...
-
Página 10: Iluminación Led
2.2.1 CONFIGURACIÓN Este bloque reúne la configuración básica común a todos los canales de salida del Lumento DX4: la frecuencia PWM, los objetos de error informando acerca de situaciones anómalas que afectan al correcto funcionamiento del dispositivo y el modo de funcionamiento de las salidas. -
Página 11: Identificación De Errores
Lumento DX4 “[C] Interruptor On/Off”: objeto de un bit que realiza una operación de encendido (“1”) o de apagado (“0”) sobre las cargas. “[C] Regulación relativa”: objeto de cuatro bits destinado a regular por pasos el nivel de luminosidad. Los pasos (hacia arriba o hacia abajo) podrán ser del 1%, 3%, 6%, 12%, 25%, 50% o 100%. -
Página 12: Sobrecalentamiento
Lumento DX4 2.2.1.1.1 Sobrecalentamiento Esta situación se da cuando la temperatura del sistema supera los 75ºC. En ese momento, se enviará periódicamente el objeto “Error: sobrecalentamiento”, se reducirá el nivel de luminosidad de las salidas al 30% y el indicador de Test empezará... -
Página 13: Notificación De Errores
Lumento DX4 Notas: La detección de estos errores sólo es posible en el curso de una regulación. Además, si el nivel de regulación es demasiado bajo, podrían no ser detectables. Si se recibe un error de sobrecarga también pudiera ser que exista un cortocircuito. -
Página 14: Iluminación Led: Canal X
Lumento DX4 2.2.2 ILUMINACIÓN LED: CANAL X Esta pestaña contiene el modo de funcionamiento de las salidas: Como módulos led monocromo e independientes (hasta cuatro). Como un módulo RGBW conjunto. Como un módulo RGB conjunto, más un canal W independiente. - Página 15 (permaneciendo apagados los demás canales) o también combinando los canales R, G y B. Además de las opciones referentes a la iluminación LED, el Lumento DX4 ofrece algunas funciones adicionales, que están inhabilitadas por defecto: objetos de estado, curva característica, objetos de selección de color (solamente en los...
- Página 16 Lumento DX4 Modo económico [inhabilitado/habilitado]: si se activa, aparecerá un parámetro adicional: Nivel de iluminación máximo [50…100][%]: limita el porcentaje máximo de regulación que el canal puede alcanzar. Figura 7. Modo económico. Tiempos de regulación [1…100][ds/s/min]: duración de la transición entre los niveles de iluminación mínimo y máximo.
- Página 17 Lumento DX4 Color blanco sólo por el canal W [inhabilitado/habilitado] (solamente en RGBW): habilita o inhabilita la representación del color blanco haciendo uso únicamente del canal W. Funciones: Objetos de estado [inhabilitado/habilitado]: habilita o inhabilita la pestaña “Objetos de estado” en el menú de la izquierda (véase sección 2.2.2.3).
-
Página 18: Interruptor On/Off
Lumento DX4 2.2.2.1 INTERRUPTOR ON/OFF El Lumento DX4 permite configurar el control general de encendido / apagado, de modo que estas acciones se efectúen de forma inmediata o mediante una regulación suave (según uno de los tres tiempos de regulación configurables; ver sección 2.2.2). -
Página 19: Regulación
Al recibir un 'On' a través del objeto “[RGB] Interruptor On/Off”, se adquiere una luminosidad del 80% manteniendo el color (80%, 16%, 0%) 2.2.2.2 REGULACIÓN El Lumento DX4 proporciona, además del encendido/apagado general, dos modos distintos de regulación: Regulación relativa: modifica el nivel de iluminación actual mediante órdenes de incremento o decremento en porcentajes fijos (“1,6%”, “3,1%”,... - Página 20 Lumento DX4 canal tenga en ese momento. Para ello se dispone de un objeto de un byte de regulación absoluta. Para ambos tipos de regulación puede limitarse por parámetro los valores máximo y mínimo de luminosidad (lo que puede ser de utilidad en función de la respuesta real de ciertas cargas), así...
-
Página 21: Objetos De Estado
Los parámetros son totalmente análogos a los del caso de la regulación relativa. 2.2.2.3 OBJETOS DE ESTADO El Lumento DX4 proporciona diferentes objetos que informan del estado actual de iluminación del canal: Un objeto binario de encendido/apagado (On/Off). Un objeto de un byte, que indica el nivel de iluminación (en porcentaje), Un objeto de tres bytes (en el caso de los canales de tipo RGBW y RGB+W), que indica el nivel de iluminación (en porcentaje) de las tres... - Página 22 Lumento DX4 Un objeto binario (On/Off) por cada componente de color. Un objeto de un byte de tipo porcentaje por cada componente de color. PARAMETRIZACIÓN ETS La activación de esta función añade una nueva pestaña en el menú lateral, así como los siguientes objetos de comunicación en la topología del proyecto:...
-
Página 23: Curva Característica
Lumento DX4 “[X] Valor de regulación (estado)”: objeto de un byte que indica el porcentaje de luminosidad de la componente (0% a 100%). Enviar luminosidad durante regulación [inhabilitado/habilitado]: establece si el objeto de estado “[C] Valor de regulación (estado)” se debe enviar al bus periódicamente durante el proceso de regulación. - Página 24 Lumento DX4 Para un control más complejo, el dispositivo permite implementar una curva característica de regulación mediante la definición de hasta cuatro puntos, es decir, cuatro pares de valores (x, y). Esto permite definir curvas como las siguientes: Regulación real Regulación real...
- Página 25 Lumento DX4 Regulación real 100% Valor de control Figura 13. Curva característica - Valores fuera de rango. PARAMETRIZACIÓN ETS Tras habilitar “Curva característica” en la pantalla de configuración del canal (ver sección 2.2.2) aparece una nueva pestaña en el menú de la izquierda.
-
Página 26: Objetos De Selección De Color (Sólo Canales Rgb / Rgbw)
2.2.2.5 OBJETOS DE SELECCIÓN DE COLOR (SÓLO CANALES RGB / RGBW) En las configuraciones de tipo RGBW y RGB+W, el Lumento DX4 permite la selección del color conjunto resultante mediante tres procedimientos diferentes: Mediante un objeto de tres bytes para fijar el nivel de iluminación (en porcentaje) de cada una de las componentes de color principales (R, G y B). - Página 27 Lumento DX4 Figura 15. Variación de color PARAMETRIZACIÓN ETS La activación del parámetro Objetos de selección de color (desactivado por defecto), habilitará los siguientes objetos de comunicación (en este caso no se añade una pestaña adicional, simplemente se habilitan objetos de comunicación): “[C] Color RGB”: objeto de tres bytes que permitirá...
-
Página 28: On/Off Personalizado
Lumento DX4 Ejemplo: En un dispositivo Flat 55 de Zennio se configura un control de un solo botón como “Control de regulación (conmutado)”, con un paso de regulación del 25%. Suponiendo que los objetos (incluidos los de estado) estén correctamente enlazados a los del Lumento DX4: Estando el canal apagado, el usuario realiza una pulsación larga sobre el botón. - Página 29 Lumento DX4 On/Off ‘n’ [inhabilitado/habilitado]: Al activarlo se habilitan los objetos de comunicación de un bit “[C] On/Off personalizado ‘n’”, y se añade la pestaña de configuración correspondiente: Figura 17. On/Off personalizado ‘n’. Esta pantalla permite configurar el comportamiento específico ante la recepción de los valores “1”...
-
Página 30: Apagado Automático
Si se excede el tiempo máximo configurado, el Lumento DX4 apagará la carga. El contador parará si se recibe una orden para incrementar el nivel de iluminación por encima del umbral. -
Página 31: Temporizadores
Lumento DX4 Tiempo [10…255][s] / [1…255][min]: establece el tiempo que debe transcurrir antes de apagar el canal. 2.2.2.8 TEMPORIZADORES Esta función permite la configuración de una temporización simple y una intermitencia en el canal, pudiendo habilitarse o inhabilitarse ambas funcionalidades de forma separada. - Página 32 Lumento DX4 TEMPORIZADOR SIMPLE [inhabilitado/habilitado]: casilla para habilitar o inhabilitar esta función, así como sus parámetros específicos y el objeto de un bit “[C] Temporizador simple”, que realizará un encendido retardado al recibir el valor “1” y un apagado retardado al recibir un “0”.
- Página 33 Lumento DX4 Reiniciar: la duración de encendido se reiniciará desde cero. Multiplicar: la duración de encendido se multiplicará por ‘n’, en donde ‘n’ es el número de veces que se reciba el valor “1”. Ejemplo: Retardo para el encendido: Retardo para el apagado: Duración de encendido:...
- Página 34 Lumento DX4 Valor de encendido (sólo canales individuales o W): análogo al caso de seleccionar “Luminosidad” en el parámetro anterior (Acción de encendido). / “Tiempo de regulación 1 / Tipo de regulación On/Off [Inmediato Tiempo de regulación 2” / Tiempo de regulación 3] (véase “Tiempos de regulación”...
- Página 35 / secuencias el valor de activación. El Lumento DX4 permite configurar hasta cinco escenas / secuencias para un canal individual o blanco, y hasta diez escenas / secuencias para un canal RGB / RGBW.
- Página 36 Lumento DX4 “[C] Iniciar / detener secuencia” (un bit): permite iniciar la última secuencia ejecutada o reiniciar la que esté actualmente en curso (escribiendo el valor “1”), así como detener la secuencia actual (valor “0”). Nota: el objeto “[C] Iniciar / detener secuencia” sólo tiene efecto sobre las secuencias de regulaciones, no así...
- Página 37 Lumento DX4 Número de escena/secuencia [1…64]: define el número identificador de la secuencia o escena, con cuya recepción (restándole una unidad, conforme al estándar KNX) a través del objeto “[C] Escenas/Secuencias” dará comienzo la secuencia. Tipo de escena/secuencia [Luminosidad / Color predefinido / Color RGBW / Secuencia predefinida / Secuencia personalizada]: permite elegir la acción...
- Página 38 Lumento DX4 R / G / B / W [0…255]: establece un nivel específico de luminosidad para cada componte de color. / “Tiempo de regulación 1 / Tiempo de Tipo de regulación [Inmediato regulación 2” / Tiempo de regulación 3]: ver sección 2.2.2.
- Página 39 Lumento DX4 Amarillo 255/255/0/0 “Amanecer” (secuencia no cíclica; se ejecuta una única vez, efectuando una transición de colores de menor a mayor luminosidad, los cuales dependerán de la luminosidad final parametrizada). Paso Color RGBW Luminosidad Tiempo Apagado 0/0/0/0 Rojo 63/0/0/0...
- Página 40 Lumento DX4 Nota: esta opción sólo se mostrará si previamente se ha habilitado el parámetro Enviar luminosidad durante la regulación, tal y como se indica en la sección 2.2.2.3. El envío se realizará según el periodo de envío parametrizado. Figura 23. Secuencia predefinida.
- Página 41 Tipo de regulación, el canal permanecerá en el mismo estado hasta expirar este tiempo. Cuando el Lumento DX4 reciba a través de “[C] Escenas/Secuencias” el valor que activa una cierta secuencia, se iniciará su ejecución en orden desde el primero de los pasos configurados.
- Página 42 Lumento DX4 Figura 24. Ejemplo de secuencia personalizada. 2.2.2.10 BLOQUEO La activación de la función de bloqueo hará que se habilite un objeto de comunicación binario que permitirá el bloqueo y el desbloqueo del canal correspondiente. El bloqueo del canal hará que se ignoren todas las órdenes recibidas desde el bus que afecten a ese canal.
-
Página 43: Inicialización Personalizada
Lumento DX4 Figura 25. Bloqueo. Polaridad del objeto de bloqueo [0 = Desbloquear; 1 = Bloquear / 0 = Bloquear; 1 = Desbloquear]: determina qué valor se interpretará como orden de bloqueo y qué valor como orden de desbloqueo. Comportamiento al bloquear... - Página 44 [Inhabilitado / Habilitado]: si se habilita este parámetro, el Lumento DX4 enviará los objetos de estado al arranque, informando de esta forma a otros dispositivos sobre el estado inicial del canal. Para ello, la opción de habilitar los objetos de estado del canal debe estar activa (ver sección 2.2.2).
- Página 45 Lumento DX4 reinicio, tendrá lugar un envío inmediato durante el arranque del dispositivo, independientemente de si la función Enviar estado (con retardo o no) se encuentra habilitada. http://www.zennio.com Soporte técnico: http://support.zennio.com...
-
Página 46: Entradas
Lumento DX4 2.3 ENTRADAS El Lumento DX4 incorpora seis puertos de entrada analógico-digitales, cada uno de los cuales se puede configurar como: Entrada binaria, para la conexión de un pulsador o un interruptor/sensor. Detector movimiento, para conectar sensor movimiento/luminosidad de Zennio. -
Página 47: Control Maestro De Iluminación
(o más, si se enlazan entre sí los controles maestros de iluminación de varios dispositivos Zennio) o de cualquier otro elemento funcionalmente similar cuyo estado se transmita a través de un objeto binario y, en función de estos estados, llevar a cabo una orden maestra cada vez que se reciba una cierta señal de... - Página 48 Lumento DX4 PARAMETRIZACIÓN ETS Al habilitar la función de Control de maestro de iluminación se incluirá una pestaña específica en el menú de la izquierda. Esta nueva pantalla de parámetros contiene las siguientes opciones: Figura 27. Control Maestro de Iluminación Número de objetos de estado [1…12]: define el número de objetos de...
- Página 49 Lumento DX4 Retardo [0…255][s]: define un cierto retardo (que comienza una vez se ha recibido el disparo) antes de la ejecución del apagado general. Objeto binario [Inhabilitado / Habilitado]: si se habilita, aparece el objeto “[CMI] Apagado general: objeto binario”, que envía un “0” cuando se produce un apagado general.
-
Página 50: Control Manual
Dos ledes tricolor que representan el mismo color que las salidas en el caso del control RGB / RGBW. El Lumento DX4 permite controlar manualmente el estado de sus canales de salida mediante los pulsadores disponibles en la cara superior del dispositivo. - Página 51 Lumento DX4 Test Off Mientras el control de los canales del dispositivo se encuentra en este modo, estos pueden controlarse no sólo mediante las órdenes enviadas a través de los objetos de comunicación, sino también utilizando los pulsadores físicos situados en el dispositivo.
- Página 52 Lumento DX4 En cuanto al resto de funciones configurables en el dispositivo, el comportamiento del mismo durante Test Off es el habitual. Como se ha indicado, las pulsaciones son equivalentes a la recepción desde el bus KNX de las órdenes de control análogas, por lo que también los objetos de estado se enviarán con normalidad.
- Página 53 Lumento DX4 PARAMETRIZACIÓN ETS Tras habilitar “Control Manual” (habilitado por defecto) en la pantalla General (ver sección 2.1), se incorpora una nueva pestaña en el árbol de la izquierda. Figura 28. Control manual Esta pestaña está compuesta por los siguientes parámetros: Control manual [Deshabilitado / Sólo modo Test Off / Sólo modo Test On /...
-
Página 54: Anexo I. Objetos De Comunicación
Lumento DX4 ANEXO I. OBJETOS DE COMUNICACIÓN “ Rango funcional” muestra los valores que, independientemente de los permitidos por el bus dado el tamaño del objeto, tienen utilidad o un si gnificado específico, porque así lo establezcan o restrinjan el estándar KNX o el propio programa de aplicación. - Página 55 Lumento DX4 2 Bytes C - - W - DPT_TimePeriodSec 0 - 65535 [RGBW] Tiempo de regulación 1 Tiempo en segundos 2 Bytes C - - W - DPT_TimePeriodSec 0 - 65535 [RGB] Tiempo de regulación 1 Tiempo en segundos...
- Página 56 Lumento DX4 1 Bit C - - W - DPT_Switch [RGBW] On/Off personalizado 3 0=Off; 1=On 1 Bit C - - W - DPT_Switch [RGB] On/Off personalizado 3 0=Off; 1=On 1 Bit C - - W - DPT_Switch [RGBW] On/Off personalizado 4 0=Off;...
- Página 57 Lumento DX4 43, 62, 81, 100 1 Byte C - - W - DPT_SceneControl 0-63; 128-191 [x] Escenas/Secuencias Número de escena/secuencia 44, 63, 82, 101 1 Bit C - - W - DPT_Start [x] Iniciar/Detener secuencia 0=Detener; 1=Iniciar 45, 64, 83, 102...
- Página 58 Lumento DX4 0x9 (Subir 100%) 0xF (Subir 1%) 1 Byte C - - W - DPT_Scaling 0% - 100% [W] Regulación absoluta Control de un byte 2 Bytes C - - W - DPT_TimePeriodSec 0 - 65535 [W] Tiempo de regulación 1...
- Página 59 Lumento DX4 0x0 (Detener) 0x1 (Reducir 100%) 0x7 (Reducir 1%) 4 Bit C T - - - DPT_Control_Dimming [Ex] [Puls. Corta] Disminuir luz Disminuir luz 0x8 (Detener) 0x9 (Subir 100%) 0xF (Subir 1%) 0x0 (Detener) 0x1 (Reducir 100%) 0x7 (Reducir 1%) [Ex] [Puls.
- Página 60 Lumento DX4 paso abajo [Ex] [Puls. Larga] Parar persiana / Conmutación 0/1 (Parar/Paso 1 Bit C T - - - DPT_Step paso conmutado arriba/abajo) 0x0 (Detener) 0x1 (Reducir 100%) 0x7 (Reducir 1%) Puls. Larga -> Aumentar; Soltar - 4 Bit...
- Página 61 Lumento DX4 regulador de luz (entrada) [Ex] [Puls. Larga] Estado de la 1 Byte C - - W - DPT_Scaling 0% - 100% 0% = Arriba; 100% = Abajo persiana (entrada) 1 Byte C - - W - DPT_SceneNumber 0 - 63 [Detec.
- Página 62 Lumento DX4 166, 171, 176, 195, 200, 205, 224, 229, 234, 253, 258, 263, 1 Bit C - - W - DPT_Switch [Ex] [Cx] Forzar estado 0 = No detección; 1 = Detección 282, 287, 292, 311, 316, 321 Dispara el control maestro de...
-
Página 63: Únete Y Envíanos Tus Consultas Sobre Los Dispositivos Zennio
Únete y envíanos tus consultas sobre los dispositivos Zennio: http://support.zennio.com Zennio Avance y Tecnología S.L. C/ Río Jarama, 132. Nave P-8.11 45007 Toledo (Spain). Tel. +34 925 232 002. www.zennio.com info@zennio.com...
