3.4
Manual de instrucciones
3.4.1
Encender el equipo
El equipo debería encenderse, en la medida de lo posible, con el interruptor giratorio situado en la parte frontal del
equipo. Alternativamente, se podría realizar con un interruptor externo (contactor, disyuntor) con una capacidad
de corriente adecuada.
Después de encenderlo, el display mostrará, en primer lugar, información relativa al equipo (modelo, versiones
de firmware, etc.) y, a continuación, la pantalla de selección del idioma durante 3 segundos. Algunos segundos
después mostrará la pantalla principal.
En la configuración (véase sección «3.4.3. Configuración a través de MENU» en el menú de segundo nivel «Ge-
neral Settings» hay una opción «Output after power ON» en la que el usuario puede determinar el estado de la
salida DC después del encendido. El ajuste de fábrica es «OFF», lo que quiere decir que la salida DC siempre se
apaga después del encendido. «Restore» significa que se restablecerá el último estado de la salida DC, ya sea
encendido o apagado. Todos los valores ajustados siempre se guardan y se restablecen.
Durante la fase de arranque, la interfaz analógica puede indicar estados no definidos en los
pines de salida como ALARMS 1. Debe hacerse caso omiso de dichas indicaciones hasta que
el equipo haya finalizado de arrancar y esté listo para funcionar.
3.4.2
Apagar el equipo
Al apagar se guardarán tanto el último estado de la salida como los últimos valores ajustados. Además, saltará
una alarma PF (fallo de energía) pero se deberá hacer caso omiso.
La salida DC se apagará inmediatamente y, poco tiempo después se apagarán los ventiladores. Pocos segundos
después el equipo estará completamente apagado.
3.4.3
Configuración a través de MENU

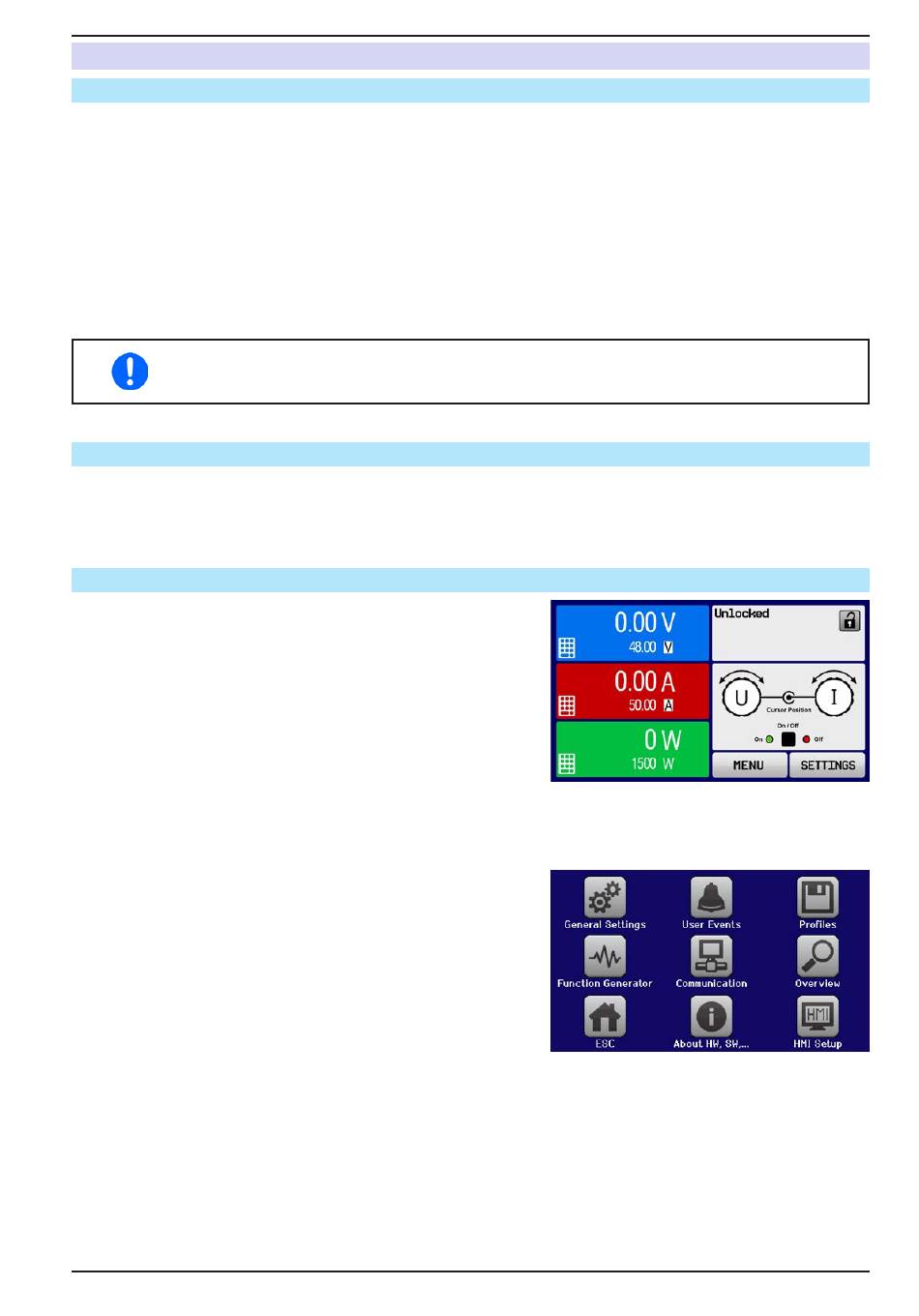

MENU sirve para configurar todos los parámetros de funciona-
miento que no son necesarios constantemente. Esto se puede
realizar pulsando con los dedos en el área táctil del MENÚ pero
sólo si la salida DC está apagada. Véase imagen derecha.
Si la salida DC está encendida, no se mostrará el menú de confi-
guración, tan solo aparecerá la información de estado.
La navegación por el menú se realiza con los dedos. Los valores
se ajustan mediante los mandos rotatorios. La asignación de los
mandos a los valores ajustables no se indica en las páginas del
menú pero existe una regla de asignación: valor superior -> mando
izquierdo, valores inferiores -> mando derecho.
Algunos parámetros de ajuste son autoexplicativos pero otros no.
Se explicarán estos últimos en las siguientes páginas.
