Un OTDR usa los efectos de dispersión Rayleigh y reflexión Fresnel para
medir las condiciones de la fibra, pero la reflexión Fresnel es decenas
de miles de veces mayor en nivel de potencia que la retrodispersión.
La dispersión Rayleigh se produce cuando un pulso viaja por la
fibra y pequeñas variaciones en el material, como variaciones y
discontinuidades en el índice de refracción causan que la luz se
disperse en todas direcciones. Sin embargo, el fenómeno de
pequeñas cantidades de luz que se reflejan directamente de
regreso al transmisor se llama retrodispersión.
Las reflexiones Fresnel ocurren cuando la luz que viaja por la fibra
encuentra cambios bruscos en la densidad del material que pueden
producirse en conexiones o roturas en los que existen espacios
con aire. Se refleja una gran cantidad de luz, en comparación con
la dispersión Rayleigh. La intensidad de la reflexión depende del
grado de cambio en el índice de refracción.

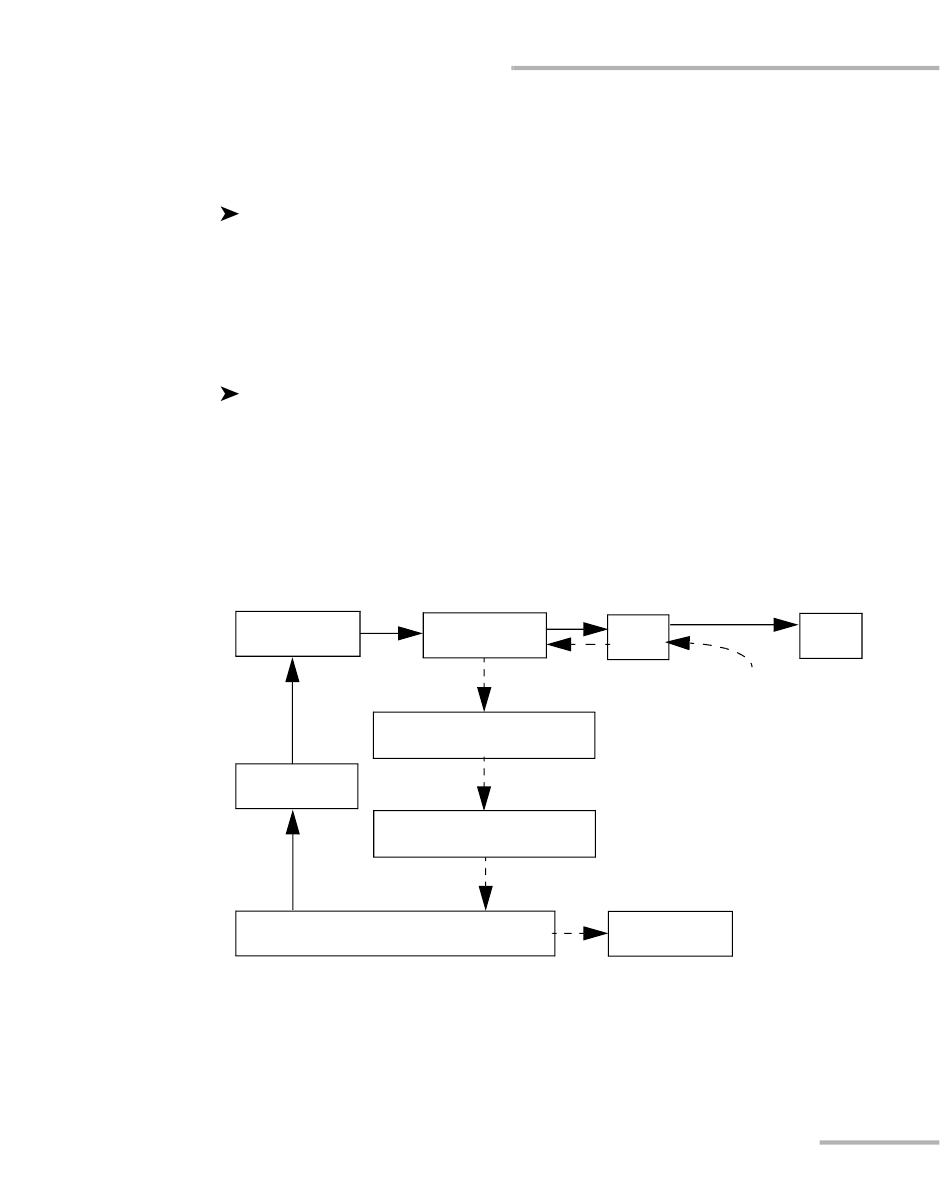

Generador
de pulsos
Conjunto de
instrucciones
Cuando se muestra la traza completa, cada punto representa un promedio
de muchos puntos de muestreo. Tendrá que ampliar para ver cada punto
(consulte Uso de los controles del zoom en la página 60).
OTDR
Pulsos de luz
Diodo
Acoplador
láser
Fotodetector de
avalancha (APD)
Convertidor
analógico-digital (A/D)
Microprocesador
Presentación del IDEAL OTDR
Puerto
acústico
OTDR
Señal retornada
Señal analizada
Principios básicos de OTDR
Pulsos de luz
Fibra
Reflexiones que
regresan al OTDR
Pantalla
