Monitoraggio Con Sistema Di Acquisizione Dati O Centralina - HYDROLAB HL Serie Manual De Usuario

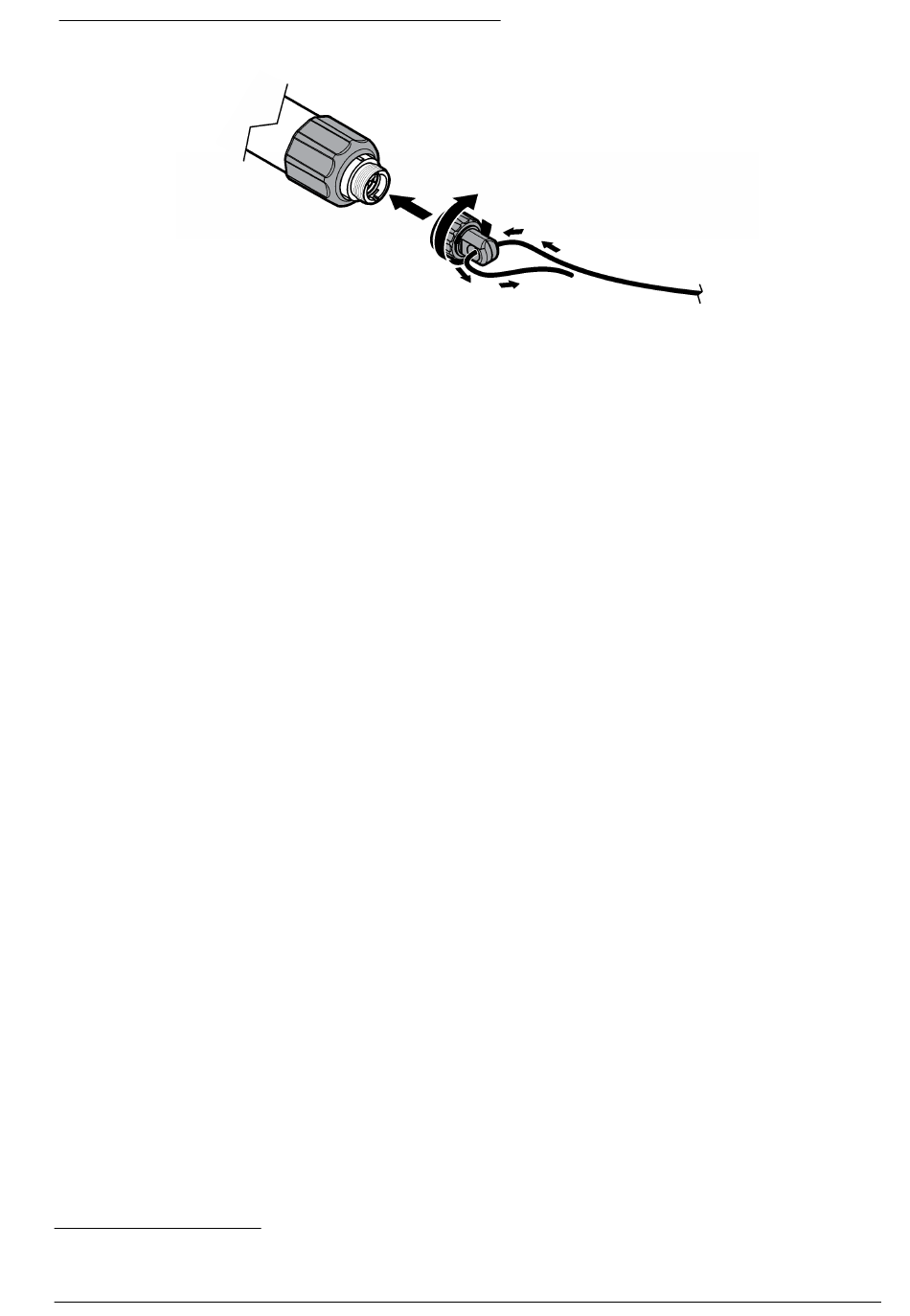

Figura 10 Montaggio del cappuccio per ormeggio

Monitoraggio con sistema di acquisizione dati o centralina

Per raccogliere in modalità remota e in tempo reale le misurazioni, collegare lo strumento ad un
sistema di acquisizione dati (ad esempio un registratore di dati o un modem) o ad una centralina con
un modulo di comunicazione adatto.
Lo strumento rimane in modalità di potenza ridotta (attesa) fino a quando non riceve il comando di
attivazione dal dispositivo esterno, quindi completa la misurazione e ritrasmette i parametri misurati
al dispositivo esterno. Fare riferimento alla guida in linea per i comandi SDI-12 e TTY supportati dallo
strumento.
Configurazione del modulo di comunicazione
Componenti necessari:
• PC con software operativo Hydrolab
• Modulo di comunicazione
1. In sede o su campo, collegare il modulo di comunicazione applicabile ad una porta USB del PC.
2. Avviare il software operativo Hydrolab. Il modulo di comunicazione collegato viene visualizzato
nel campo Connetti a dispositivo.
3. Selezionare il modulo di comunicazione, quindi fare clic su Connetti. Vengono visualizzate le
finestre di configurazione del modulo di comunicazione.
4. Configurare il modulo di comunicazione. Fare riferimento a Registrazione nella guida in linea.
5. Una volta completata la configurazione, scollegare il cavo di comunicazione dal PC.
a. Selezionare File>Disconnetti dal dispositivo per scollegare il cavo di comunicazione dal
PC.
Nota: in alternativa, fare clic su Dispositivi, selezionare il cavo di comunicazione, quindi fare clic su
Disconnetti.
b. Scollegare il cavo di comunicazione dal PC.
Collegamento del modulo di comunicazione
Componenti necessari:
• Sistema di acquisizione dei dati o centralina
• Modulo di comunicazione (configurato)
• Alimentazione esterna, 6-24 V c.c. (12 V c.c. nominale)
1. Su campo, collegare il modulo di comunicazione al sistema di acquisizione dati o alla centralina.
Per informazioni sul cablaggio, fare riferimento alla documentazione fornita con il modulo di
16
Opzionale per strumenti con un gruppo batteria interno. Non utilizzata quando il sistema di
acquisizione dati o la centralina sono in grado di alimentare il modulo di comunicazione.
16
Italiano 67
