Medidor LCR
Modelos 380193
de componentes pasivos
LCR Meter 380193
APO
AUTO
D
PAL
c
-0
FREQ
1
2
RANGE
L/C/R
4
5
MIN
>2sec
HOLD
MAX
7
8
Hi / Lo
REL
LIMITS
DO NOT APPLY VOLTAGE TO TERMINALS
DISCHARGE CAPACITOR BEFORE TESTING
+
AUTO-POWER OFF
Guía del usuario
1kHz
F
µ
ENTER
PAL
SER
3
Q/D/R
6
SET
9
TOL
–
Publicidad
Tabla de contenido
Manuales relacionados para Extech Instruments 380193
Resumen de contenidos para Extech Instruments 380193
- Página 1 Guía del usuario Medidor LCR de componentes pasivos Modelos 380193 LCR Meter 380193 AUTO 1kHz µ ENTER FREQ RANGE L/C/R Q/D/R >2sec HOLD Hi / Lo LIMITS DO NOT APPLY VOLTAGE TO TERMINALS DISCHARGE CAPACITOR BEFORE TESTING – AUTO-POWER OFF...
-
Página 2: Introducción
INTRODUCCIÓN Felicitaciones por su compra del Medidor LCR Modelo 380193 de Extech. Este medidor se para medir con precisión los capacitores, inductores y resistencias usando las frecuencias de prueba de 120 Hz y 1 kHz. La pantalla doble indicaras simultáneamente el factor asociado de calidad, valor de disipación o resistencia usando un circuito en serie o equivalente en paralelo. -
Página 3: Descripción Del Medidor

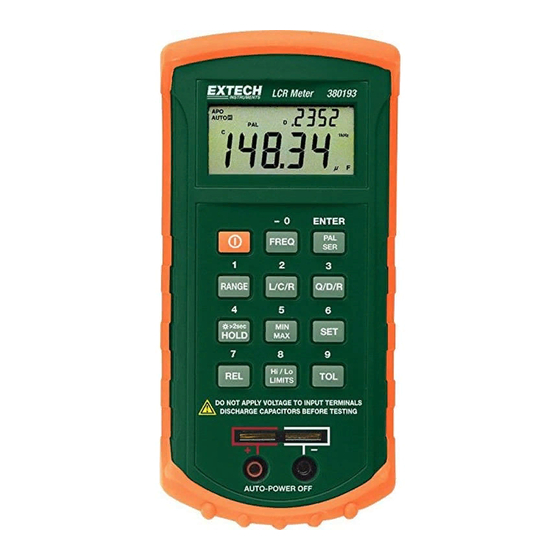

Descripción del medidor Pantalla Q/D/R Pantalla L/C/R Teclado Aditamento de prueba LCR Meter 380193 Enchufes de entrada AUTO P AL 1kHz Entrada externa de energía µ Bota de hule ENTER Compartimento de la batería (atrás) FREQ RANGE L/C/R Q/D/R >2sec... - Página 4 La tecla L/C/R selecciona la función de medición del parámetro primario. Cada vez que presione la tecla seleccionará inductancia (L), capacitancia (C) o resistencia (R) junto con las unidades apropiadas de H (henries), F (faradios) u (ohms) en la gran pantalla principal. 380193-es-ES_v2.5 4/15...
- Página 5 FIJAR relativo (SET Relative), (pelea del párrafo referente a Fijar la referencia relativa). 5. Para usar el valor de fijar relativo, presione la tecla SET al estar en modo relativo. 6. Para salir del modo relativo, presione y sostenga la tecla REL durante 2 segundos. 380193-es-ES_v2.5 4/15...
- Página 6 3. Corta los terminales de entrada y pulse "ENTER" (Palser). Después de varios segundos terminara la calibración y el medidor volverá a su funcionamiento normal. 4. Presione la tecla “SET” para sobrepasar la calibración abierta o corta. 380193-es-ES_v2.5 4/15...
- Página 7 3. Presione la tecla - 0 después de fijar el último dígito para cambiar el valor del signo a negativo o positivo. 4. Presione la tecla “ENTER” para almacenar el valor de referencia. 380193-es-ES_v2.5 4/15...
-
Página 8: Interfaz Para Pc
Interfaz para PC El medidor LCR Modelo 380193 incluye una función de interfaz para PC con el software Windows™. La interfaz permite al usuario: Ver los datos de medición en tiempo real en la PC; Guardar, imprimir y exportar los datos de la medición;... -
Página 9: Especificaciones
