- Página 1 Guía del usuario Modelo 380360 Probador de aislamiento / Megaohmímetro...
-
Página 2: Introducción
Felicitaciones por su compra del Probador de aislamiento/megaohmímetro de Extech. El Modelo 380360 provee tres escalas de prueba más continuidad y una prueba de voltaje CA. Además se incluye un seguro de prueba de 3 minutos y un interruptor de retención de datos. Con el cuidado apropiado, este medidor profesional le proveerá... -

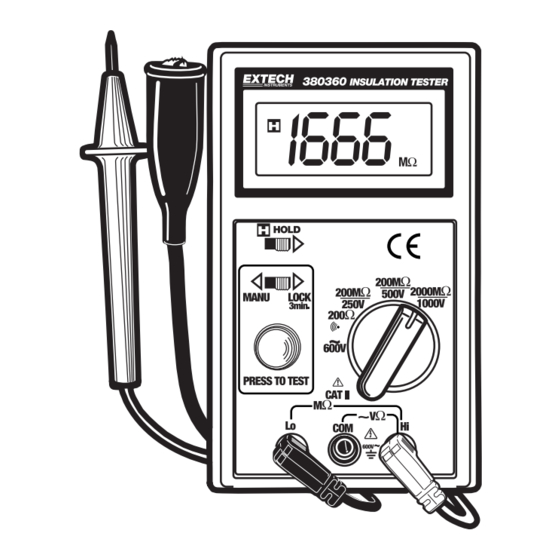

Página 3: Descripción Del Medidor
3. Selector de retención de datos 4. Botón de prueba 5. Selector Manual / Seguro 6. Terminal de entrada HI 7. Terminal COM 8. Terminal de entrada LO 9. Cable positivo de prueba 10. Cable negativo de prueba Modelo 380360-EU-SP-V1.8-1/12... -
Página 4: Operación
Lecturas diferentes a las descritas previamente indican problemas en los cables de prueba. Los cables de prueba deben ser reemplazados antes de usar el medidor. No cumplir con lo anterior podría resultar en daños al equipo y choque eléctrico. Modelo 380360-EU-SP-V1.8-1/12... -
Página 5: Medición De Resistencia De Aislantes (Pruebas De Megaohmímetro)
TEST, el medidor automáticamente detiene la prueba después de 3 minutos. Notas sobre pruebas IR (Megómetro): La escala máxima de medición para el modelo 380360 es 2000MΩ (2GΩ). Frecuentemente, la resistencia del aislante excederá este valor. Cuando esto ocurre, la pantalla indicará 1 , indicando que la resistencia es muy alta y que el aislante a prueba esta bien. -
Página 6: Pruebas De Baja Resistencia Y Continuidad Audible
Desecho Cumpla las estipulaciones legales vigentes respecto al desecho del dispositivo al final de su vida útil. Limpieza Periódicamente limpie el estuche con un paño seco. No use solventes o abrasivos para limpiar este instrumento. Modelo 380360-EU-SP-V1.8-1/12... -
Página 7: Aplicaciones
(uno a la vez). Deje un cable conectado a la caja aterrizada del motor mientras que prueba los componentes del motor. Esto se aplica además a los generadores CD. Modelo 380360-EU-SP-V1.8-1/12... -
Página 8: Prueba De Cables
Consumo de energía: 20 a 95mA (dependiente de la función) Condiciones de operación 0 a 40 C (32 a 104 F); 80% RH Dimensiones 165 x 100 x 57mm (6.5 x 3.9 x 2.2”) Peso 500 g (1.1 lbs) Modelo 380360-EU-SP-V1.8-1/12... - Página 9 < 1.5mA 0 a 1000mΩ / 1000VCD Ω1M 1000 a 2000MΩ / 1000VCD Copyright © 2012 Extech Instruments Corporation (a FLIR company) Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en cualquier medio. www.extech.com Modelo 380360-EU-SP-V1.8-1/12...
