P 11
ÁGINA

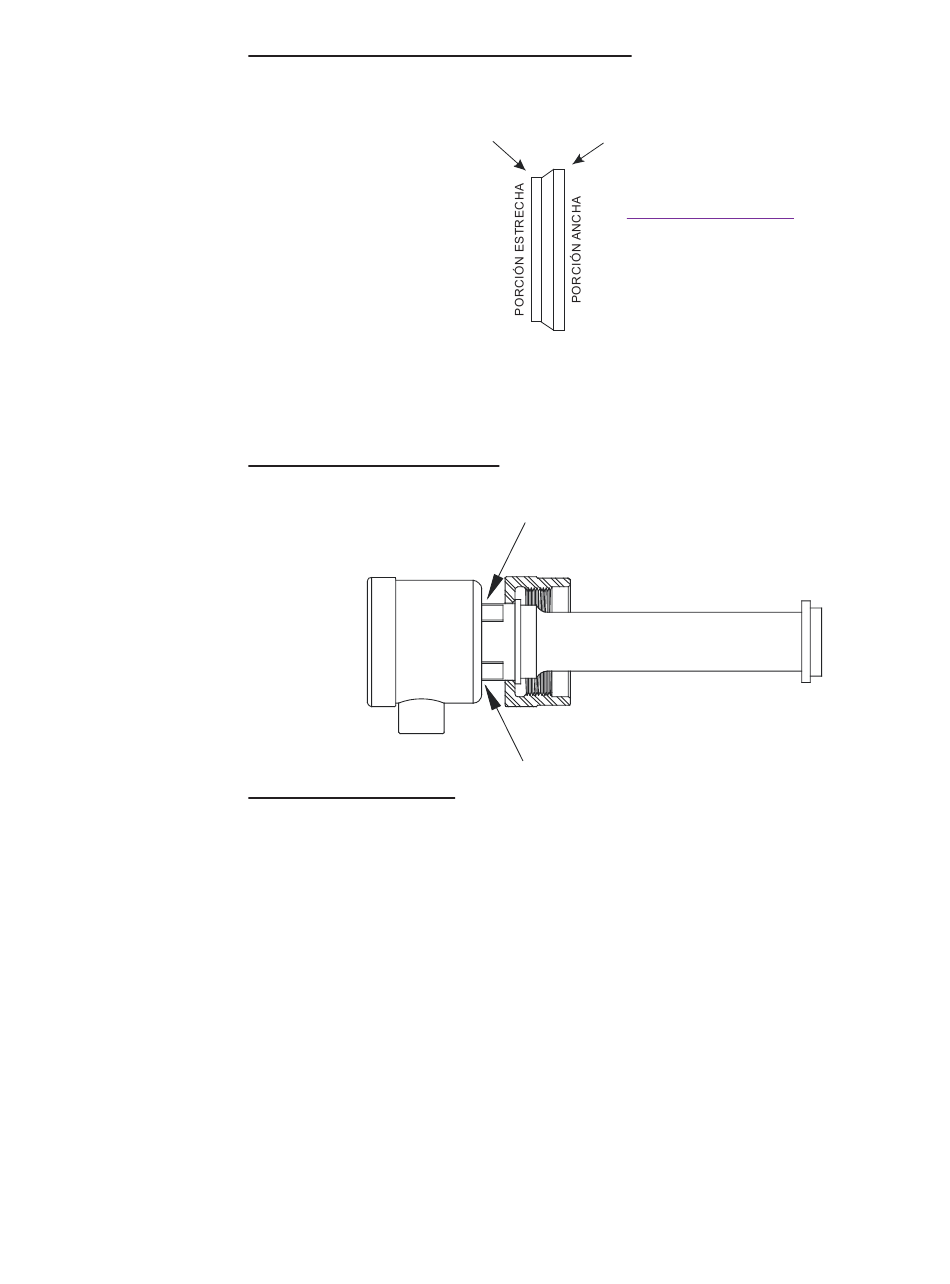

FIGURA 2-1 INSTALACIÓN DE LA EMPAQUETADURA CÓNICA
ÉSTE EXTREMO HACIA
ESTE EXTREMO HACIA
EL INTERIOR
EL SENSOR
DEL RECIPIENTE
EMPAQUETADURA CÓNICA
ANDERSO
Y
CHERRY BURRELL
FIGURA 2-2 VENTILACIÓN DEL SENSOR
UBICACIÓN DE LA VENTILACIÓN ATMOSFÉRICA
UBICACIÓN DE LA VENTILACIÓN ATMOSFÉRICA
2.3 VENTILACIÓN ATMOSFÉRICA
Como se muestra en la Figura 2-2, el orificio de ventilación de acero inoxidable integral
proporciona ventilación a la parte posterior del transductor para invalidar el efecto de la
presión atmosférica en el cabezal del producto. Los cuatro puertos deben permanecer
abiertos a la atmósfera y libres de cualquier acumulación de producto o material extraño.
El agua, la solución de limpieza, etc. pueden fluir por el área de ventilación sin afectar la
operación. No se deben insertar objetos afilados, cepillos u otros objetos extraños ya que
podrían dañar el diafragma de ventilación.
