Manual de instrucciones Equipos de soldadura Pico 300 cel Pico 300 cel vrd 12V Pico 300 cel svrd 12V 099-002032-EW504 ¡Tenga en cuenta los documentos de sistema adicionales! 05.03.2019...
Página 2
+49 2680 181 -0. Encontrará una lista de los distribuidores autorizados en www.ewm group.com/en/specialist dealers. La responsabilidad relacionada con la operación de este equipo se limita expresamente a su funcionamiento.
Índice Notas sobre la utilización de este manual de instrucciones Índice 1 Índice ............................... 3 2 Para su seguridad ..........................5 Notas sobre la utilización de este manual de instrucciones ............5 Definición de símbolo ........................6 Parte de la documentación general ....................7 Normas de seguridad ........................
Mensajes de error (Fuente de alimentación) ................35 Restablecer los ajustes de fábrica de un parámetro de soldadura ..........36 8 Datos Técnicos ............................. 37 Pico 300 cel ..........................37 9 Accesorios ............................38 Soplete, sujeción de electrodo y cable de pieza de trabajo ............38 Control remoto y accesorios ......................
Para su seguridad Notas sobre la utilización de este manual de instrucciones Para su seguridad Notas sobre la utilización de este manual de instrucciones PELIGRO Procedimientos de operación y trabajo que hay que seguir estrictamente para descartar posibles lesiones graves o la muerte de personas. •...
Para su seguridad Definición de símbolo Definición de símbolo Símbolo Descripción Símbolo Descripción Particularidades técnicas que el accionar y soltar/tocar/pulsar usuario debe tener en cuenta. Desconectar el aparato soltar Conectar el aparato accionar y mantener presionado conectar falso / no válido girar correcto / válido Valor numérico - ajustable...
Para su seguridad Parte de la documentación general Parte de la documentación general Este manual de instrucciones forma parte de la documentación general y solo es válido en relación con todos los documentos parciales. Lea y observe los manuales de instrucciones de todos los componentes del sistema, en particular, las advertencias de seguridad.
Para su seguridad Normas de seguridad Normas de seguridad ADVERTENCIA Peligro de accidente en caso de incumplimiento de las advertencias de seguridad. El incumplimiento de las advertencias de seguridad puede representar peligro de muerte. • Lea detenidamente las instrucciones de seguridad de este manual. •...
Página 9
Para su seguridad Normas de seguridad ADVERTENCIA La radiación o el calor pueden provocar lesiones. La radiación del arco voltaico provoca daños en piel y ojos. El contacto con piezas de trabajo calientes y con chispas provoca quemaduras. • Utilice una máscara de soldadura o un casco de soldadura con un nivel suficiente de protección (dependerá...
Página 10
Para su seguridad Normas de seguridad ATENCIÓN ¡Humo y gases! El humo y los gases pueden provocar insuficiencias respiratorias y envenenamientos. Además, ¡la acción de la radiación ultravioleta del arco voltaico puede transformar los vapores del disolvente (hidrocarburo clorado) en fosfato tóxico! •...
Página 11
Para su seguridad Normas de seguridad ATENCIÓN ¡Campos electromagnéticos! Debido a la fuente de alimentación, pueden generarse campos eléctricos o electromagnéticos que pueden afectar las funciones de instalaciones electrónicas como aparatos de procesamiento electrónico de datos, aparatos CNC, cables de telecomunicaciones, cables de red, de señal y marcapasos.
Para su seguridad Transporte e instalación Transporte e instalación ADVERTENCIA ¡Peligro de lesiones en caso de manejo incorrecto de bombonas de gas de protección! ¡Peligro de lesiones graves en caso de manejo incorrecto o fijación insuficiente de las bombonas de gas de protección! •...

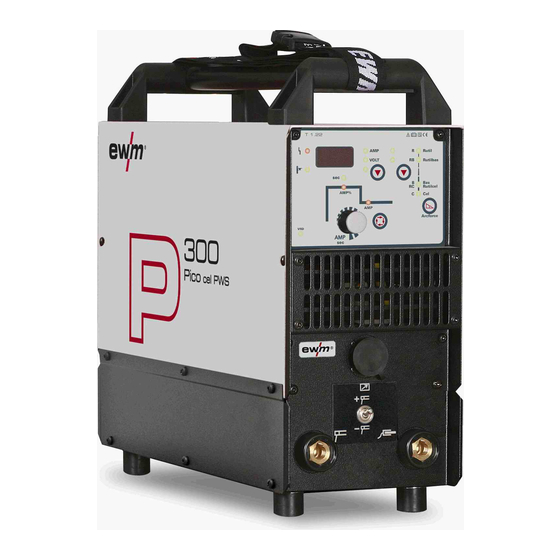

Descripción del aparato - Breve vista general Vista frontal/vista posterior Descripción del aparato - Breve vista general Vista frontal/vista posterior Figura 4-1 099-002032-EW504 05.03.2019...
Página 15
Descripción del aparato - Breve vista general Vista frontal/vista posterior Pos Símbolo Descripción Bandolera > Véase capítulo 5.1.4 Control del aparato > Véase capítulo 4.2 Entrada aire de refrigeración Zócalo de conexión, corriente de soldadura «-» • Eléctrica manual: Conexión de la pinza porta-electrodo o del conducto de piezas de trabajo •...
Descripción del aparato - Breve vista general Panel de control – elementos funcionales Panel de control – elementos funcionales Los parámetros y sus rangos de ajuste se agrupan en el capítulo Vista general de parámetros-Rangos de ajuste > Véase capítulo 10.1. Figura 4-2 Pos Símbolo Descripción Indicación de datos de soldadura (tres cifras)
Descripción del aparato - Breve vista general Panel de control – elementos funcionales Pos Símbolo Descripción Botón de conmutación de indicación AMP ----- Indicación de corriente de soldadura VOLT ---- Indicación de tensión de soldadura 4.2.1 Datos de soldadura Todos los parámetros de soldadura relevantes y sus valores se representan dependiendo del proceso de soldadura elegido y de sus funciones.
Estructura y función Transporte e instalación Estructura y función Transporte e instalación ADVERTENCIA ¡Peligro de accidentes por transportar de forma indebida aparatos que no se pueden elevar con grúa! ¡No está permitido elevar con grúa el aparato ni colgarlo! ¡El aparato puede caerse y dañar a personas! ¡Las asas, las correas y las sujeciones están indicadas únicamente para el transporte manual! •...
Estructura y función Transporte e instalación 5.1.3 Condiciones ambientales El aparato no debe instalarse ni usarse al aire libre y solamente sobre una superficie adecuada, llana y suficientemente resistente. • El usuario debe tener en cuenta que el suelo sea antideslizante y llano y que haya una iluminación suficiente en el área de trabajo.
Estructura y función Transporte e instalación 5.1.5 Notas sobre el tendido de conductos de corriente de soldadura • Los conductos de corriente de soldadura tendidos de forma incorrecta pueden provocar perturbaciones (destellos) en el arco voltaico. • Colocar en paralelo, con la mayor longitud posible y muy juntos el conducto de piezas de trabajo y el paquete de mangueras de fuentes de alimentación sin dispositivo de encendido HF (MIG/MAG).
Estructura y función Transporte e instalación 5.1.6 Corrientes de soldadura vagabundas ADVERTENCIA Riesgo de lesiones por corrientes de soldadura vagabundas. Las corrientes de soldadura vagabundas pueden dañar los conductores de protección, estropear aparatos e instalaciones eléctricas, sobrecalentar componentes y a causa de ello provocar incendios.
Estructura y función Transporte e instalación 5.1.7 Conexión a la red PELIGRO ¡Peligro por una conexión de red incorrecta! ¡Una conexión de red incorrecta puede causar daños a personas y daños materiales! • La conexión (conector o cable), la reparación o la adaptación de la tensión del aparato debe realizarlas un técnico electricista según la respectiva legislación del país y/o las disposiciones del país.
Estructura y función Soldadura MMA Soldadura MMA ATENCIÓN ¡Peligro de contusión y de quemaduras! Existe peligro de contusión y de quemaduras al cambiar los electrodos recubiertos. • Utilice guantes de protección adecuados y secos. • Utilice unas pinzas aislantes para retirar los electrodos recubiertos que se hayan consumido o para mover las piezas de trabajo soldadas.
Estructura y función Soldadura MMA 5.2.2 Selección de las tareas Figura 5-8 5.2.2.1 Arcforce (características de soldadura) Durante el proceso de soldadura, Arcforce evita que el electrodo se pegue en el baño de fusión mediante incremento de corriente. Con ello, resulta más fácil utilizar aquellos electrodos de gota grande, a bajas intensidades, especialmente con arco corto.
Estructura y función Soldadura MMA 5.2.3 Hotstart Del encendido seguro del arco voltaico y del calentamiento suficiente en el material base todavía frío al inicio de la soldadura se encarga la función Arranque en caliente (hotstart). En este caso, el encendido se realiza con una intensidad de corriente elevada (corriente de arranque en caliente) durante un tiempo concreto (tiempo de arranque en caliente).
Estructura y función Soldadura TIG 5.2.5 Menú de experto (eléctrica manual) En el menú de experto se han almacenado los parámetros ajustables, los cuales no precisan un ajuste regular. La cantidad de parámetros mostrados puede verse limitada por una función desactivada. ENTER EXIT Figura 5-14...
Estructura y función Soldadura TIG Soldadura TIG 5.3.1 Suministro gas protector (cilindro de gas protector para equipo de soldar) ADVERTENCIA ¡Peligro de lesiones en caso de manejo incorrecto de bombonas de gas de protección! ¡Peligro de lesiones graves en caso fijación incorrecta o insuficiente de las bombonas de gas de protección! •...
Estructura y función Soldadura TIG 5.3.3 Conexión del soldador WIG con válvula de gas giratoria Preparar la pistola de soldar según el trabajo a realizar (Véase las instrucciones de funcionamiento de la pistola). Figura 5-16 Pos Símbolo Descripción Pieza de trabajo Quemador Parte de salida del reductor de presión •...
Estructura y función Soldadura TIG 5.3.5 Test de gas: ajuste de la cantidad de gas de protección ATENCIÓN ¡Descarga eléctrica! Al ajustar la cantidad de gas de protección, se producen en el quemador tensión en vacío o en su caso impulsos de ignición de alta tensión, que pueden producir descargas eléctricas y quemaduras en caso de contacto.
Estructura y función Control remoto 5.3.7 Menú de experto (TIG) En el menú de experto se han almacenado los parámetros ajustables, los cuales no precisan un ajuste regular. La cantidad de parámetros mostrados puede verse limitada por una función desactivada. ENTER EXIT Figura 5-19...
Estructura y función Filtro de suciedad Filtro de suciedad Estos componentes accesorios podrán ser montados en el equipo en una fecha posterior, como opción > Véase capítulo 9. El factor de marcha de la máquina de soldadura se reduce gracias a la disminución del caudal de aire de refrigeración.
Mantenimiento, cuidados y eliminación Generalidades Mantenimiento, cuidados y eliminación Generalidades PELIGRO ¡Peligro de lesiones por descarga eléctrica después de la desconexión! ¡Trabajar con el aparato abierto, puede provocar lesiones mortales! Durante el funcionamiento, se cargan en el aparato condensadores con tensión eléctrica.
Junto con las disposiciones para la comprobación aquí mencionadas se deberán cumplir también las leyes y las disposiciones de cada país. Para más información consulte el folleto que se adjunta «Warranty registration» o la información sobre garantía, cuidados y mantenimiento que encontrará en www.ewm-group.com. 099-002032-EW504 05.03.2019...
• Para más información sobre la recogida o entrega de aparatos viejos, consulte con la administración municipal o local correspondiente. • Además también es posible la devolución del aparato en toda Europa a través de cualquier distribuidor EWM. 099-002032-EW504 05.03.2019...
Solución de problemas Mensajes de error (Fuente de alimentación) Solución de problemas Todos los productos están sometidos a estrictos controles de fabricación y de calidad final. Si aun así algo no funcionase correctamente, deberá comprobar el producto de acuerdo a las siguientes disposiciones.
Solución de problemas Restablecer los ajustes de fábrica de un parámetro de soldadura Restablecer los ajustes de fábrica de un parámetro de soldadura Todos los parámetros de soldadura almacenados según el cliente se sustituyen por los ajustes de fábrica. RESET VOLT Figura 7-1 Indicación...
Datos Técnicos Pico 300 cel Datos Técnicos ¡El rendimiento y la garantía solo cuentan con los recambios y las piezas de desgastes originales! Pico 300 cel Eléctrica manual Corriente de soldadura (I 10 A a 300 A Tensión de soldadura según la norma (U...
Accesorios Soplete, sujeción de electrodo y cable de pieza de trabajo Accesorios Soplete, sujeción de electrodo y cable de pieza de trabajo Tipo Denominación Número de artículo EH50 4M Sujeción del electrodo 092-000004-00000 WK50QMM 4M KL Cable de masa, pinza 092-000003-00000 WIG 26V 4M ABITIG 26V 4m BCC-1 BHC-01...
Apéndice Vista general de parámetros - Rangos de ajuste Apéndice 10.1 Vista general de parámetros - Rangos de ajuste Parámetro/función Rango de ajuste Eléctrica manual (MMA) Corriente principal (AMP) Corriente de arranque en caliente (AMP%) Tiempo de arranque en caliente (sec) 20,0 Corrección de Arcforce Limitación de la longitud del arco voltaico...
