DMTA-20073-01ES — Rev. A — Octubre de 2014
Asegúrese de no sobre-doblar el clip C, ya que deberá reemplazarlo si se deforma.
Asegúrese de no dañar, con las puntas del alicate, el sello del cojinete que se encuentra
debajo del clip C.
Alicate de retención para
clip C
Retención del clip C en
la pestaña delgada
del eje del palpador
(debajo del cojinete al
final del eje del
palpador)

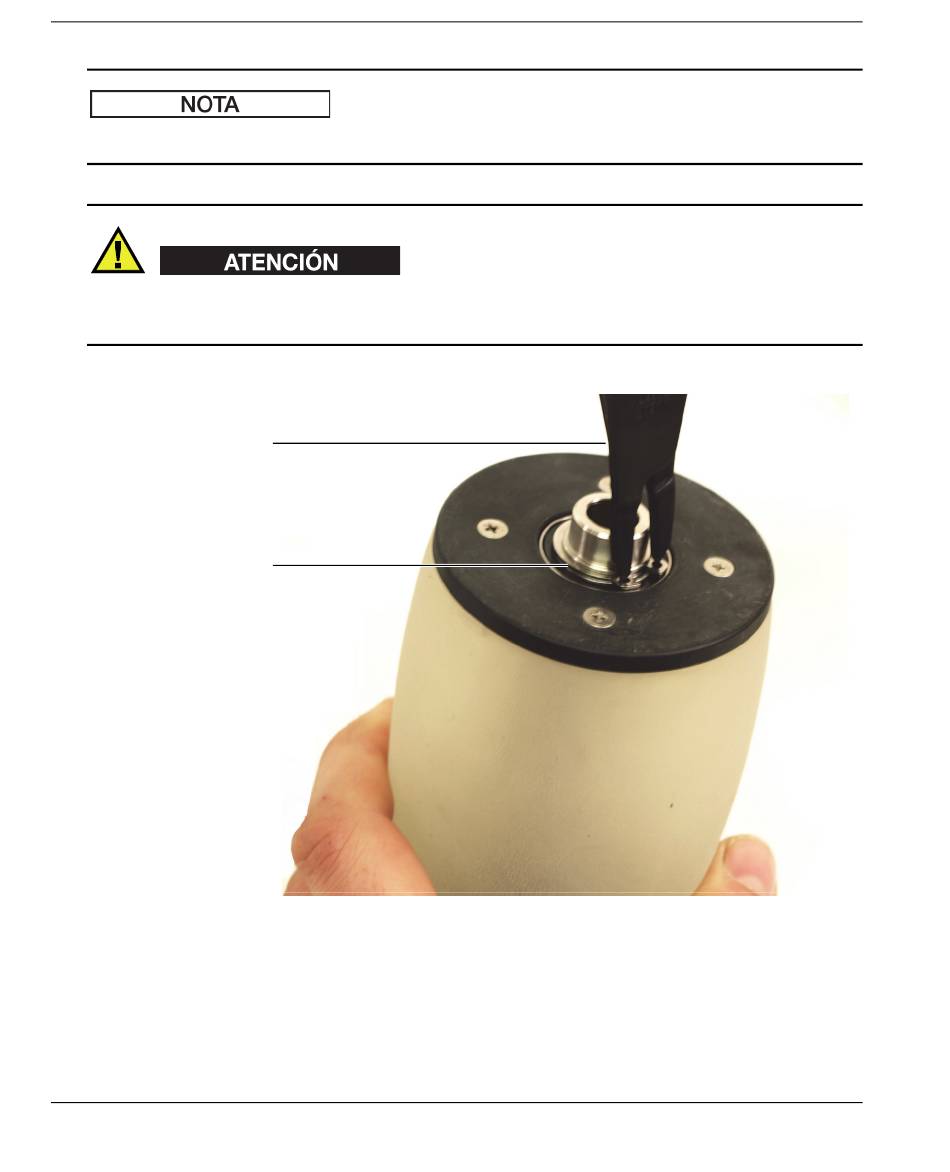

Figura 6­7 Extracción del clip C externo desde el final del eje del palpador
3. En la pestaña plana de la roldana acústica, empuje el eje del palpador fuera de
la roldana. Véase la Figura 6-8 en la página 73.
72 Capítulo 6
