Guía de referencia de control
Superior
WIRELESS LINK
1 2

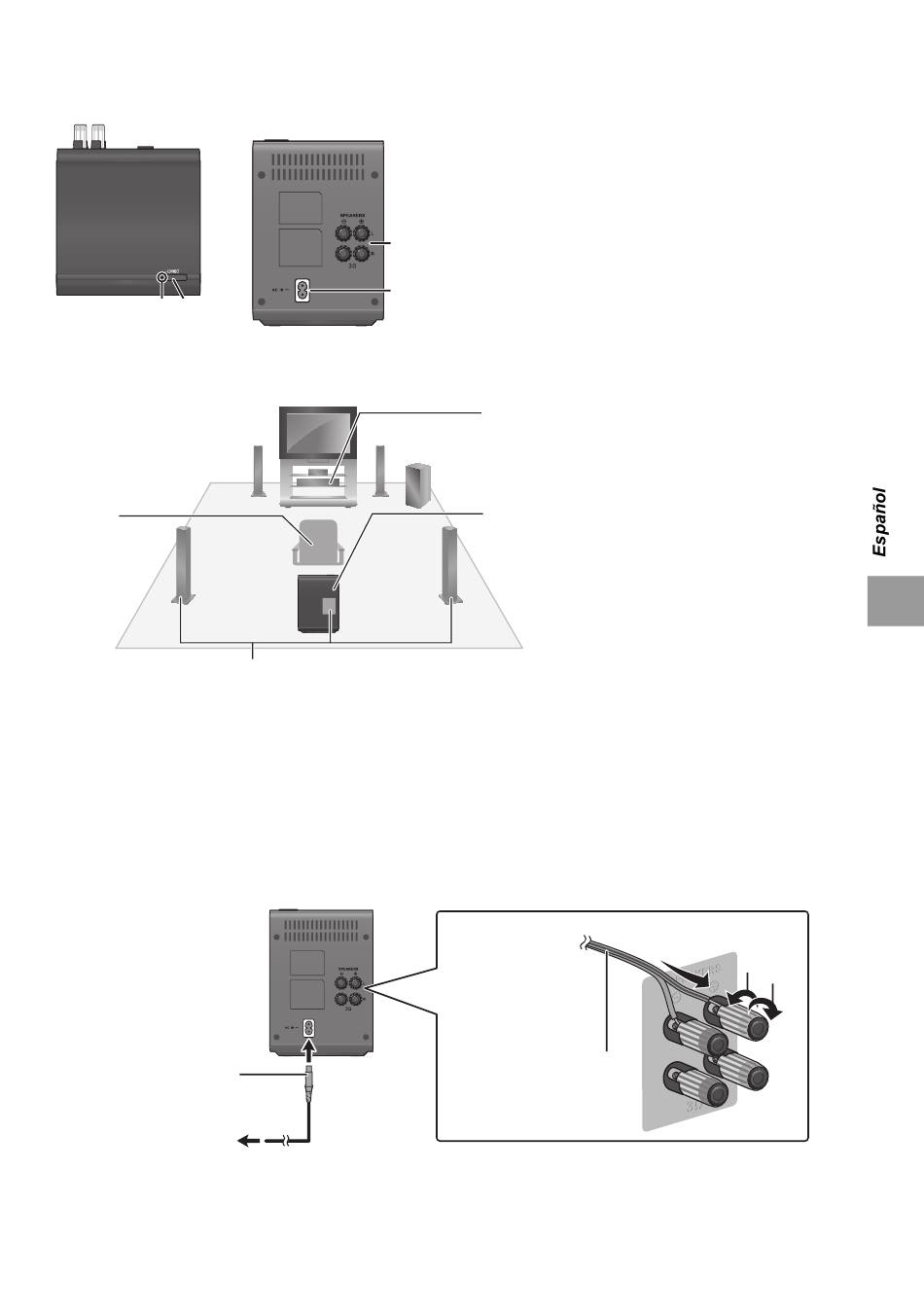

Diagrama de isntalación del sistema sin hilos
ej.

SURROUND SURROUND
Lch Lch
≥ Para evitar interferencia, separe el sistema wireless de los otros dispositivos electrónicos que utilizan la misma frecuencia
radio (banda de 2,4 GHz).
≥ Colocar el sistema sin hilos a una distancia máxima de aproximadamente 10 m de la unidad de cine en casa.
≥ Para permitir una ventilación correcta y para mantener un buen flujo de aire alrededor del sistema wireless, colóquelo a al
menos 5 cm de distancia a todos los costados.
≥ No utilice el sistema wireless en un armario metálico o en un estante para libros.
≥ No intentar conectar ningún otro altavoz envolvente a la unidad de cine en casa.

Conexiones

Apague todos los equipos antes de la conexión.
No conecte el cable de corriente de CA hasta haber terminado todas las demás conexiones.
Cable de alimentación
de CA (suministrado)
A una toma de corriente
Posterior
3
4

1 Indicador del enlace inalámbrico
Verde Luces:
Parpadeo
(lento):
Parpadeo
(rápido):
Rojo Luces:
2 Habilitar la sincronización
3 Terminales del altavoz
4 Terminal de entrada de CA
A Unidad de cine en casa

B Posición de asiento
C Sistema wireless
D Cables de altavoces envolventes

SURROUND SURROUND
Rch Rch
Cable del altavoz
r: Línea roja
El enlace inalámbrico está
activado.
Modo de búsqueda
Modo de sincronización
Modo en espera
(no suministrado)



VQT5J38
19
