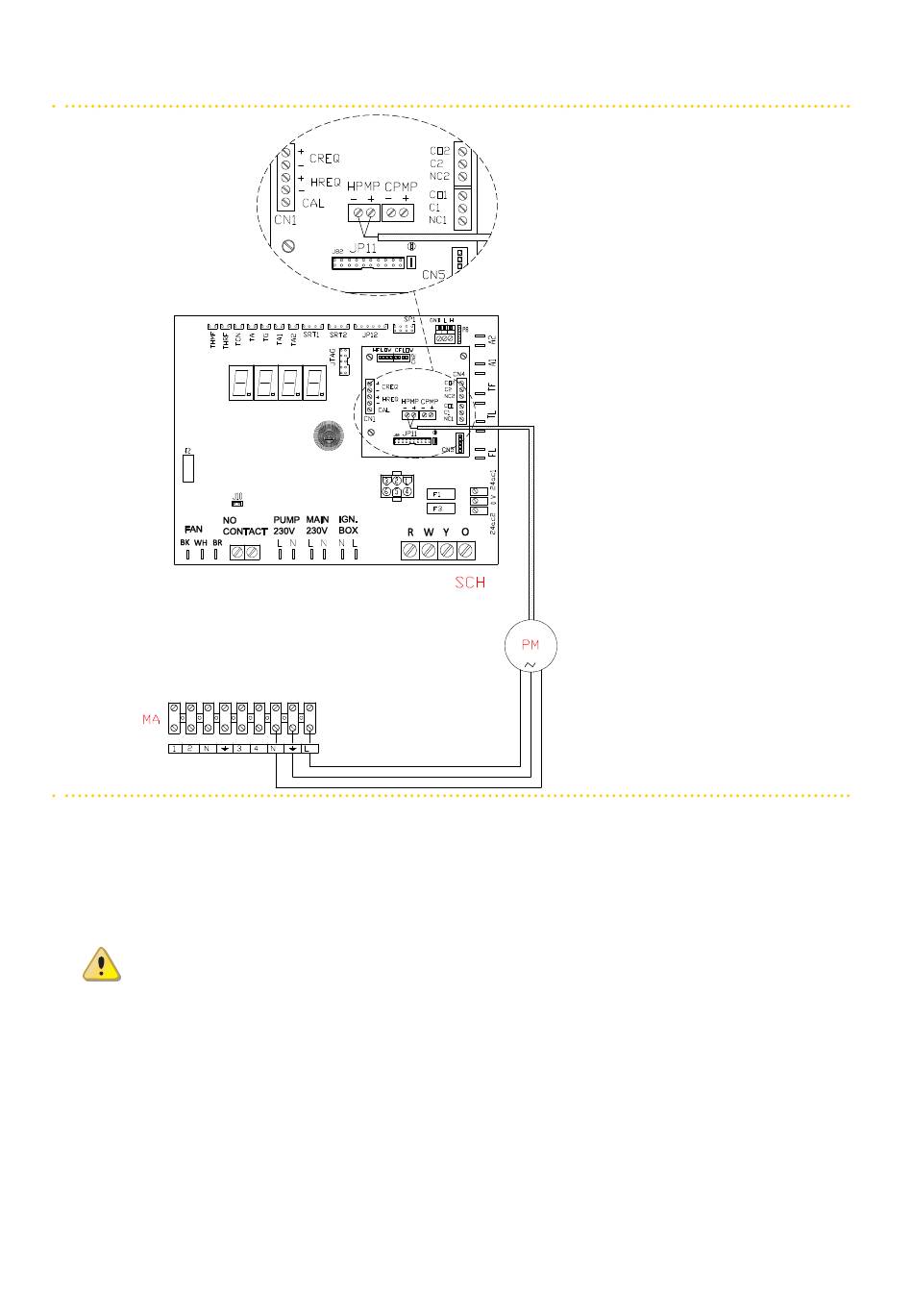

Figura 5�8 – Esquema eléctrico de conexión de la bomba de caudal variable Wilo alimentada por el equipo.
Esquema eléctrico de conexión de la bomba de caudal variable Wilo alimentada por el equipo.
5�4 inteRRUPtoR de HABiLitACiÓn
Conectar el interruptor de habilitación (interruptor on-off, termostato de ambiente, reloj
programado u otro) a los bornes R y W del circuito de control del equipo como se ilustra
en la figura 5.9 Esquema eléctrico → 40 (detalle "CS").
No utilizar NUNCA el seccionador general externo (GS) para encender y apagar el
equipo.
Manual de instalación, uso y mantenimiento – GAHP-A
LeYendA
PM Bomba de circulación agua
caliente (sistema primario)
MA Bornera del equipo
Color hilos señal 0-10 V bomba
marrón conectar al borne (–)
blanco conectar al borne (+)
negro aislar
azul aislar
39
