LED del panel posterior

7
9
11
13
15
LED del panel posterior
La siguiente figura muestra los LED del panel posterior del WSA S195 y describe sus estados. El S395 es el
mismo, excepto que cuenta con dos fuentes de alimentación. Los S695 y S695F tienen los mismos LED,
excepto que estos modelos tienen más interfaces de datos; las descripciones de la velocidad y el LED de estado
son las mismas.

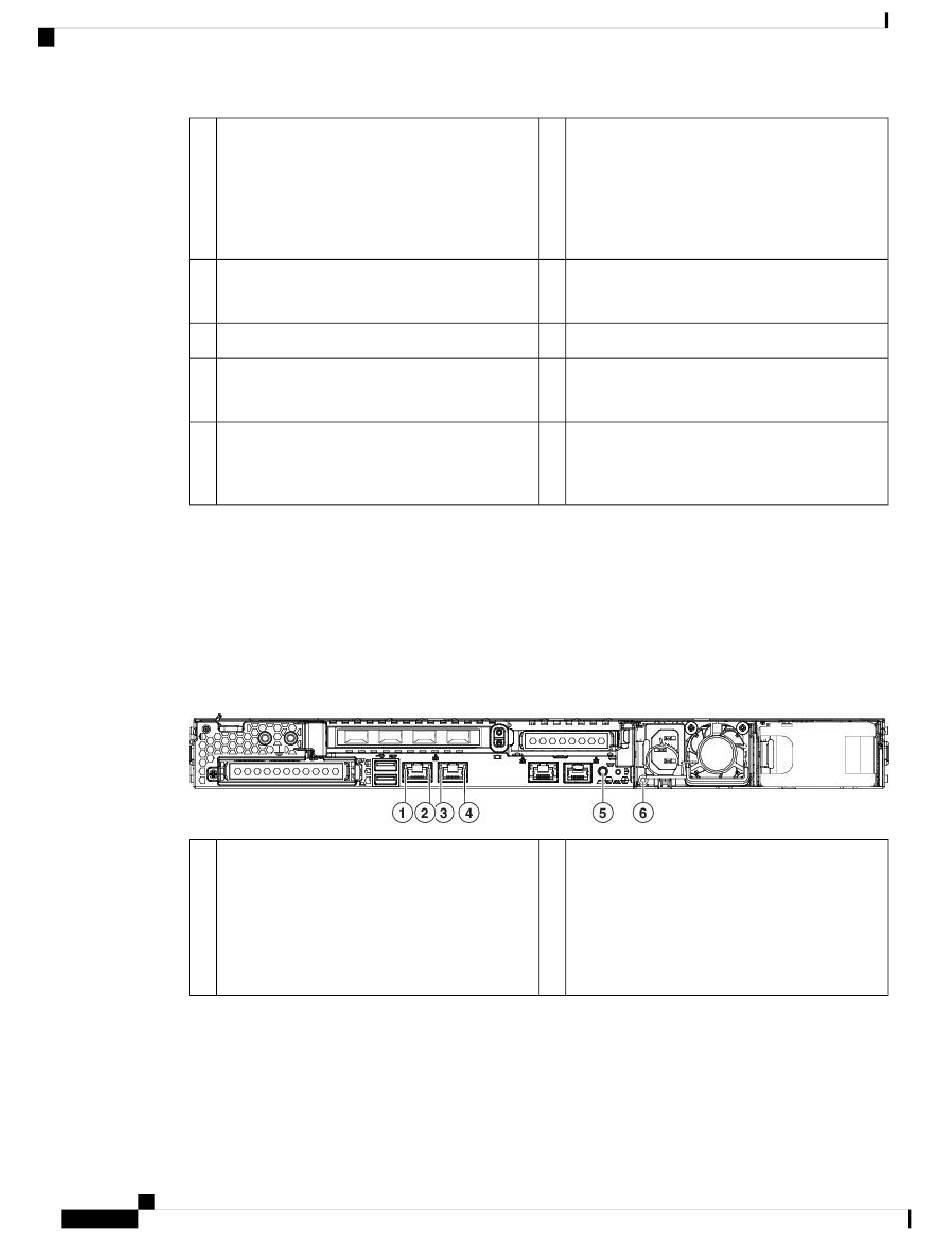

Figura 13: LED del panel posterior de los S195 y S395 y sus estados
1
Guía de instalación de hardware de Cisco Web Security Appliance S195, S395, S695 y S695F
14
Orificios roscados para la agarradera de toma a
tierra de dos orificios
Su uso es opcional. Las fuentes de alimentación
de CA admitidas tienen conexión a tierra interna,
por lo que no se requiere una conexión adicional
a tierra del chasis.
Interfaz de gestión 1 (MGMT 1)
Restringido al uso de administración únicamente
USB 3.0 tipo A (USB 2)
Interfaz de datos (DATA 2)
Puerto serie de consola
Conector RJ-45 que conecta directamente un
ordenador de gestión al dispositivo.
Velocidad de enlace de la interfaz:
• Apagado: la velocidad del enlace es de
100 Mbps
• Ámbar: la velocidad del enlace es de 1 Gbps
• Verde: la velocidad del enlace es de 10 Gbps
8 Interfaz de gestión 2 (MGMT 2)
No admitido
10 USB 3.0 tipo A (USB 1)
Interfaz de datos (DATA 1)
12
14 Puerto RPC (RPC)
Utilizar para el ciclo de alimentación remota
16 Botón de identificación de la unidad
2 Estado del enlace de la interfaz:
• Apagado: no hay ningún enlace presente
• Verde: el enlace está activo
• Verde, intermitente: tráfico presente en el
enlace activo
