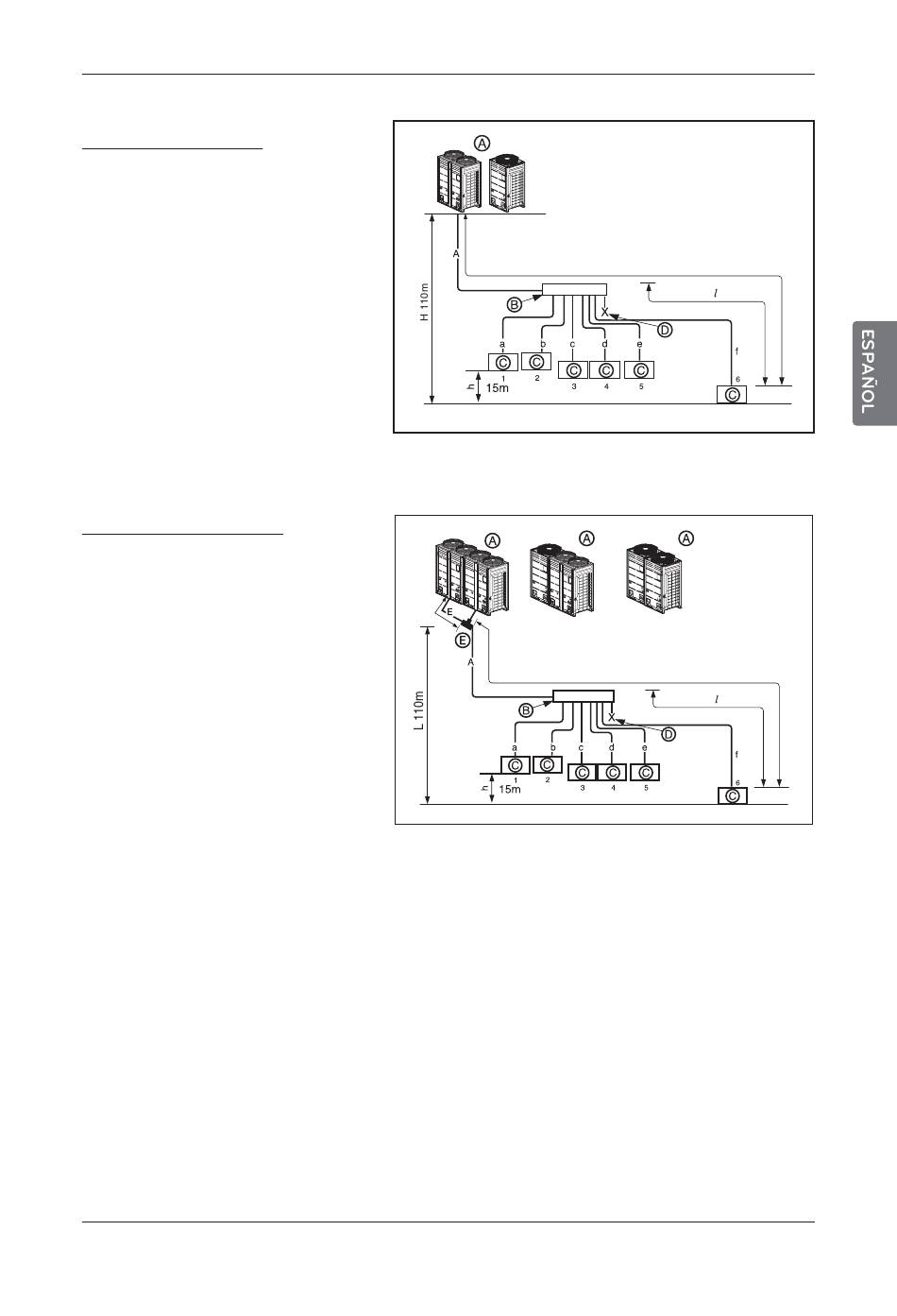

Método del cabezal
1 Unidad de exterior
Ejemplo : 6 unidades de interior
conectadas
Ⓐ : Unidad de exterior
Ⓑ : 1er ramal
Ⓒ : Unidades de interior
Ⓓ : Tuberías selladas
2 Unidades de exterior
Ejemplo : 6 unidades de interior
conectadas
Ⓐ : Unidad de exterior
Ⓑ : Ramal del cabezal
Ⓒ : Unidades de interior
Ⓓ : Sellante
Ⓔ : Tubería del ramal de
conexión entre unidades de
exterior : ARCNN21
Conexiones de las conducciones entre la unidad exterior e interior
Esclavo
10m o
menos
L 200m
Esclavo Esclavo
Maestro
Maestro
L 200m
Manual de instalación 33
40m
Maestro
Capacidad ODU
Maestra ≥ Esclava
40m
