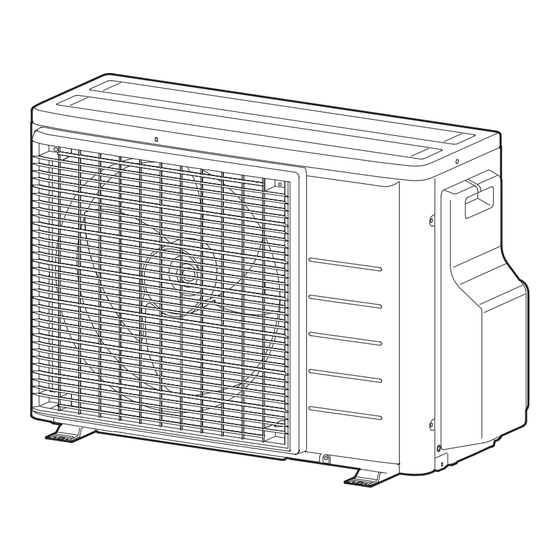

- Página 1 MANUAL DE INSTALACIÓN R32 Split Series Deutsch Français Nederlands Español Italiano Ελληνικά Modelos Portugues 2MXM40M2V1B 2MXM50M2V1B Ðóññêèé 2AMXM40M2V1B 2AMXM50M2V1B Türkçe...
- Página 2 3P394245-19H...
- Página 3 2P427092-1B...
- Página 4 2P427092-1B...
-
Página 5: Precauciones De Seguridad
Precauciones de seguridad Lea detenidamente las precauciones de Este equipo contiene R32. este manual antes de manipular la unidad. • Las precauciones que aparecen en este manual se clasifican como ADVERTENCIA y PRECAUCIÓN. Ambos tienen información importante acerca de la seguridad. Asegúrese de respetar sin falta todas las precauciones. •... - Página 6 Precauciones de seguridad • No perforar ni quemar. • Tenga en cuenta que los refrigerantes no siempre desprenden olor. • Este equipo debe instalarse, utilizarse y guardarse en una sala con una superficie superior a la superficie mínima necesaria. • Deben respetarse siempre las normativas de cada país en relación con el gas. PRECAUCIÓN •...
-
Página 7: Precauciones En La Elección Del Emplazamiento
Precauciones en la elección del emplazamiento 1) Elija un emplazamiento lo suficientemente robusto para soportar el peso y las vibraciones de la unidad, que no amplifique el ruido producido al funcionar. 2) Seleccione la ubicación de la unidad de tal forma que ni el aire descargado ni el ruido generado por la unidad molesten a los vecinos del usuario. - Página 8 Esquemas de instalación de la unidad interior/exterior Para la instalación de la unidad interior, consulte el manual de instalación que acompaña dicha unidad. (El esquema muestra una unidad interior de montaje en pared). PRECAUCIÓN • No conecte la tubería de la ramificación incrustada y la unidad exterior cuando solo lleve a cabo trabajos con las tuberías sin conectar la unidad interior con objeto de añadir otra unidad interior posteriormente.
-
Página 9: Conexiones (Puerto De Conexión)
Instalación • Instale la unidad en horizontal. • La unidad puede instalarse directamente en una galería de hormigón o en un lugar sólido, si el drenaje es bueno. • En caso de que las vibraciones pudieran transmitirse al edificio, utilice una goma antivibraciones (no incluida). Conexiones (puerto de conexión) Instale la unidad interior de acuerdo con la siguiente tabla que muestra la relación entre el tipo de unidad interior y el puerto correspondiente. -
Página 10: Paredes A Dos Lados
Instrucciones de instalación de la unidad exterior • En aquellas situaciones en que la instalación deba realizarse en un lugar con una pared u otro tipo de obstáculo en el camino de la entrada o salida de aire de la unidad exterior, siga las instrucciones que se detallan a continuación. •... -
Página 11: Instalación De La Tubería De Refrigerante
Instalación de la tubería de refrigerante Instalación de la unidad de exterior 1) Al instalar la unidad exterior, consulte "Precauciones en la elección del emplazamiento" en la página 2 y "Esquemas de instalación de la unidad interior/exterior" en la página 3. 2) Si es necesario realizar operaciones de drenaje, siga los pasos indicados a continuación. - Página 12 Instalación de la tubería de refrigerante Purga de aire y comprobación de las fugas de gas ADVERTENCIA • No mezcle ninguna sustancia que no sea el refrigerante especificado (R32) en el ciclo de refrigeración. • Cuando se produzcan fugas de gas refrigerante, ventile la habitación durante un largo período de tiempo en cuanto sea posible. •...
-
Página 13: Carga De Refrigerante
Instalación de la tubería de refrigerante Carga de refrigerante • Si la longitud total de las tuberías para todas las habitaciones supera los 20 m, cargue además con 20 g (R32) de refrigerante por cada metro adicional de tubería. Información importante en relación con el refrigerante utilizado Este producto contiene gases fluorados de efecto invernadero regulados por el Protocolo de Kioto. -
Página 14: Precauciones Para Colocar La Tubería Del Refrigerante
Instalación de la tubería de refrigerante Precauciones para colocar la tubería del Pared Asegurarse de refrigerante poner una tapa. Lluvia Si no tiene una tapa abocinada, tape la boca • Precauciones al manipular los tubos del abocinamiento con una cinta para evitar la entrada 1) Proteja el extremo abierto del tubo frente al polvo y la humedad. -
Página 15: Operación De Bombeo De Vacío
Operación de bombeo de vacío Con el fin de proteger el medio ambiente, asegúrese de realizar la operación de bombeo de vacío cada vez que cambie de sitio o se disponga a desechar la unidad. 1) Retire las tapas de válvulas de las válvulas de cierre de líquidos y gases en las Válvula de tuberías para las habitaciones A y B. - Página 16 Cableado ADVERTENCIA • No use derivaciones, cables trenzados (PRECAUCIÓN 1), alargadores ni conexiones starburst, ya que pueden provocar un sobrecalentamiento, una descarga eléctrica o un incendio. • No coloque en el interior del producto piezas eléctricas que haya adquirido por su cuenta. (No ramifique la potencia de la bomba de drenaje, etc.
- Página 17 Cableado 3) Tire del cable procurando que no se desconecte. A continuación, utilice un dispositivo de retención de cables para fijar el cable en su sitio. HABITACIÓN B Suministro eléctrico HABITACIÓN A Dispositivo de retención de cables Fije con firmeza el dispositivo de Utilice el tipo retención de cables para que los de cable...
-
Página 18: Diagrama De Cableado
Cableado Diagrama de cableado Para obtener información sobre los componentes utilizados y la numeración de los mismos, consulte el adhesivo del diagrama de cableado incluido con la unidad. La numeración de los componentes es arábiga en orden ascendente para cada componente y se representa en la siguiente descripción mediante el símbolo "*" en el código de componente. CONEXIÓN TORNILLO PROTECTOR DE TIERRA CONECTOR... -
Página 19: Ajuste De Prohibición Del Modo
Ajuste de prohibición del modo de AHORRO DE ENERGÍA ADVERTENCIA Cierre siempre el disyuntor de la alimentación eléctrica antes de comenzar. • Este ajuste deshabilita la señal de control de entrada procedente del control remoto. • Utilícelo cuando desee bloquear la recepción de los controles de entrada (refrigeración/calefacción) procedentes de los controles remotos de la unidad interior. -
Página 20: Ajuste De Modo Silencioso Nocturno
Ajuste de modo silencioso nocturno • Para usar el ajuste Modo silencioso nocturno, deben realizarse ciertos ajustes iniciales al instalar la unidad. Explique al cliente según se describe a continuación el ajuste modo silencioso nocturno, y confirme si el cliente quiere usar el ajuste modo silencioso nocturno. -
Página 21: Ahorro De Electricidad En Espera
Ahorro de electricidad en espera La función de ahorro de electricidad en espera desconecta la alimentación a la unidad exterior y activa el modo de ahorro de electricidad en espera en la unidad interior, con el objetivo de reducir el consumo energético del aire acondicionado. -
Página 22: Operación De Prueba Y Pruebas
Operación de prueba y pruebas • Antes de iniciar la prueba de funcionamiento, mida la tensión en el lado primario del disyuntor de seguridad. • Compruebe que todas las válvulas de cierre de líquido y de gas estén totalmente abiertas. •... -
Página 23: Diagrama De Tuberías
Diagrama de tuberías Unidad exterior Tubería de ramificación Intercambiador de calor Válvula motorizada Termistor de temperatura 7,9CuT de aire exterior Habitación A Termistor (líquido) Filtro 6,4CuT 6,4CuT (6,4CuT) 7,9CuT Tubería de ramificación Tuberías Válvula de cierre de líquido de obra 6,4CuT Válvula motorizada Líquido... - Página 24 3P423316-1C 2015.12...
