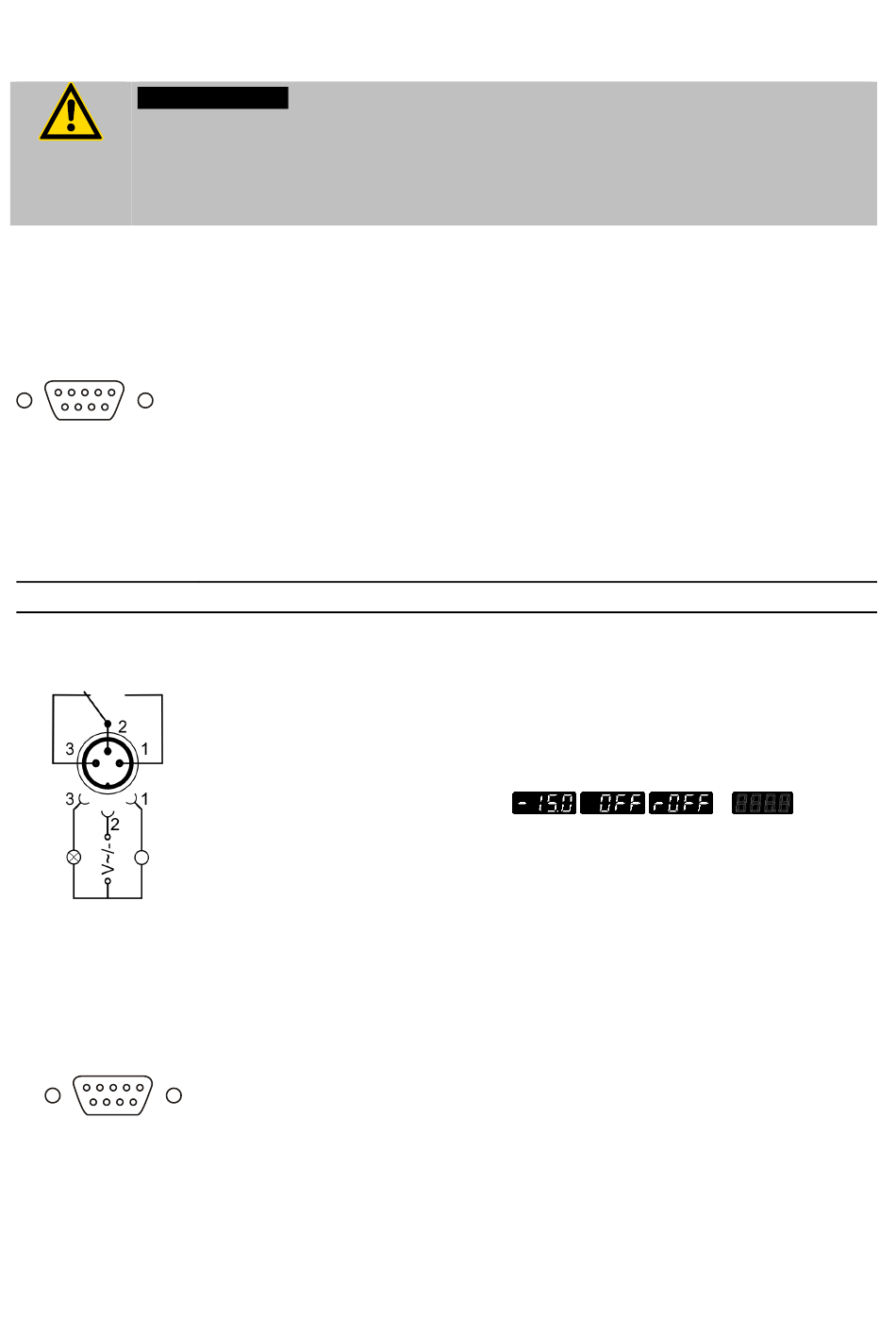

10. Conexiones eléctricas
Tener en cuenta:
Si las conexiones protegidas corresponden a un alargue, este debe conectarse a la
conexión de red eléctrica embutida.
La unidad garantiza un funcionamiento seguro si se utilizan alargues de hasta 3 m. Los
alargues más largos no alteran el correcto funcionamiento de la unidad, pudiéndose sin
embargo alterar el funcionamiento fiable del aparato por causas ajenas.
5
1
9
6
RS232C
Accesorios:
No. Ref.
8 980 073
8 900 110
11. Control remoto
11.1. Configuración del control remoto
5
1
9
6
RS232
28
Utilizar únicamente conexiones protegidas.
Interface serial RS232
Esta conexión se puede usar para conectar a una computadora personal con
un cable RS232 para control remoto del recirculador de refrigeración.
Asignación de pines:
Pin 2
RxD
Pin 3
TxD
Pin 5
0 V
Pin 7
RTS
Pin 8
CTS
Pin 1; 4; 6, 9 están reservados; no utilizar.
Descripción
Cable interface RS232 9-pol./9-pol. , 2,5 m
Cable interface adaptador USB
Salida de alarma
Contacto inverso libre de potencial para señal de alarma externa.
Pin 2 y 3 son conectados en caso de alarma.
Pin 2 y 1 son conectados en "ON", "OFF" o condición "rOFF" o cuando el
interruptor principal está en "OFF".
Potencia de conmutación / conexión máxima
Voltaje de conmutación / conexión máxima
Corriente de conmutación / conexión máxima
Comprobar los parámetros de interface correspondientes a ambas interfaces
(recirculador de refrigeración y PC) y asegurarse de que coinciden.
Los parámetros de la interface están predeterminados.
Type
RS232
Baudrate
4800 bauds
Parity
even
Handshake
hardware handshake
Recibe datos
Transmite datos
Señal GND
Instrucción para transmitir
Listo para transmitir
30 W / 30 VA
30 V∼/−
1 A
