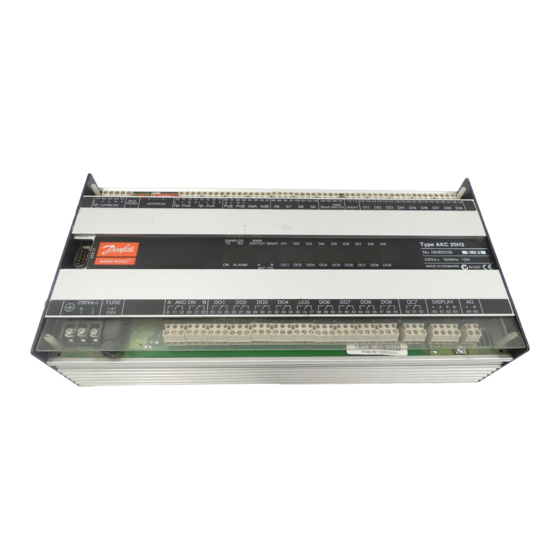

- Página 1 Refrigeration and Air Conditioning Controls Descripción del funcionamiento Controlador para regulación de capacidad de centrales - AKC 25H3 ADAP-KOOL ® Sistemas de control de refrigeración R E F R I G E R A T I O N A N D A I R C O N D I T I O N I N G...
-
Página 2: Tabla De Contenido
Listado de literatura (catálogos) ..................32 Validez Esta descripción de funciones se revisó en octubre de 2002 y se aplica a los AKC 25H3 con el número de código 084B2039 y software version 1.1x. Descripción del functionamiento RC.8A.H2.05 © Danfoss 11/2002... -
Página 3: Introducción
Introducción El AKC 25H3 es una unidad de control completa para regulación de la capacidad de compresores y condensadores en pequeños sistemas de refrigeración. Los controladores se pueden utilizar en combinación con cualquier otro del Sistema de control ADAP KOOL ®... -
Página 4: Información Del Sistema
Conexión del panel de control tipo AKA 21 A la derecha en la parte frontal del controlador AKC 25H3 hay un enchufe para conectar el panel de control tipo AKA 21. (Si el panel de control se utiliza en otro lugar hay que instalar una caja terminal (Véase literatura Nº... -
Página 5: Aplicacion
Regulación de dos circuitos de compresores, y un circuito de condensación común. La regulación de capacidad de los condensadores se realiza con los ajustes de la sección A (por ejemplo central booster). AKC 25H3 Descripción del functionamiento RC.8A.H2.05 © Danfoss 11/2002... -
Página 6: Regulación De La Capacidad Del Compresor
Control Capacid. compresor_ Ajustes control capacidad comp _ Función de cancelación El controlador se ha diseñado para que pueda desplazar la referencia cuando recibe la señal de la función de anulación de un gateway. Descripción del functionamiento RC.8A.H2.05 © Danfoss 11/2002 AKC 25H3... - Página 7 Cuando uno de los ajustes es 0, o cuando los dos son 0, no habrá ajuste nocturno durante este día y esta noche. Noche:1 y Día:1 Cuando los dos ajustes tienen la misma hora, el ajuste nocturno estará durante el día y durante la noche. AKC 25H3 Descripción del functionamiento RC.8A.H2.05 © Danfoss 11/2002...
-
Página 8: Zona Neutra Y Bandas De Regulación
DO4 Para N = 2 DO5 Para N = 3 Los relés marcados con el * arrancarán y pararán los compresores, mientras que el resto engancharán y quitarán etapas de capacidad. Descripción del functionamiento RC.8A.H2.05 © Danfoss 11/2002 AKC 25H3... -
Página 9: Retardos De Tiempo Para Arranques Y Paradas
El compresor con etapas sin embargo complementará con la mitad de capacidad las variaciones de carga en el sistema. 1 / 2 Control Capacid. compresor_ Ajustes control capacidad comp _ Sec.Comp. AKC 25H3 Descripción del functionamiento RC.8A.H2.05 © Danfoss 11/2002... -
Página 10: Señal Desde Los Controles De Seguridad Del Compresor
«DI». Esta entrada es una señal de 230V c.a. (El circuito de seguridad debe parar el compresor sin la ayuda del AKC 25H3). Si el circuito de seguridad esta cortado, el controlador cortará todos los relés de salida para el compresor en cuestión y enviará... -
Página 11: Regulación De Capacidad De Condensadores
(Ret Pc_°C) o con una referencia que varia acorde a la temperatura ambiente. Para aplicaciones de los tipos 3 y 4 donde el condensador es común, la regualción se basa en los ajustes de la sección A. AKC 25H3 Descripción del functionamiento RC.8A.H2.05 © Danfoss 11/2002... - Página 12 1: aumentará en el circuito A 2: aumentará en el circuito B 3: aumentará en los circuitos A y B Descripción del functionamiento RC.8A.H2.05 © Danfoss 11/2002 AKC 25H3...
-
Página 13: Zona Neutra Y Bandas De Regulación
El retardo de tiempo se ajusta automáticamente a cero cuando la salida se define para un condensador de etapas. SALIDAS Configuracion Salida ( ) m ___ DO Rele Salida _ m SALIDAS Configuracion DO( ) ON m ___ DO Rele Minutos ON AKC 25H3 Descripción del functionamiento RC.8A.H2.05 © Danfoss 11/2002... -
Página 14: Señal Desde Los Controles De Seguridad Del Condensador
Medidas del condensador La medida actual se realiza para la regulación de condensadores. Se puede leer en el menú „Medidas del condensador“ Pc_°C, Ref Pc_°C, Cap real _, Cap Calc_, Sext°C. Descripción del functionamiento RC.8A.H2.05 © Danfoss 11/2002 AKC 25H3... -
Página 15: Salida Analogica
2mA. En el AKC 25H3 se pueden ajustar las etapas de enganche y corte en las salidas (máximo 8). El controlador entoces distribuye las etapas con la señal de tensión entre 0 y 10 V. -
Página 16: Anulación (Overriding)
El relé «AKC ON» corta cuando todos los compresores están parados. Por ejemplo cuando: - la función de interruptor «Interruptor Principal» en el AKC 25H3 está en posición 0 - se interrumpe la entrada «Main Switch». - o durante la operación normal cuando una de las funciones de seguridades o la señal DI ha cortado la regulación. -
Página 17: Vigilancia
Si la temperatura (presión) sube por encima del valor ajustado, sucederá lo siguiente: - todas las etapas de compresores pararán inmediatamente. - la capacidad del condensador se mantendrá - la fonción «AKC ON» se activa. AKC 25H3 Descripción del functionamiento RC.8A.H2.05 © Danfoss 11/2002... -
Página 18: Vigilancia De La Mínima Presión De Aspiración
P0 minima. El retardo de tiempo se puede ajustar entre 0 y 30 minutos. Func. Seguridad Limites con prioridad 1 Retardo m ___ Descripción del functionamiento RC.8A.H2.05 © Danfoss 11/2002 AKC 25H3... -
Página 19: Vigilancia De Las Distintas Partes De Los Circuitos De Seguridad De Los Compresores
Todos los módulos de alarmas son dobles, por ejemplo, un módulo puede vigilar dos circuitos. Cada circuito se conecta a una entrada digital DI en el AKC 25H3. Solo se pueden utilizar las entradas DI1 a DI8 del módulo de alarmas. La entrada DI9 solo se utiliza para vigilancia de otros controles automáticos. -
Página 20: Fallo De Sensor
Si el error es en el sensor Pc, los condensadores se ponen al 100% en marcha, pero los compresores siguen regulando correctamente. Cuando hay un error en el sensor Sd, cesa la función de vigilancia de la temperatura del gas de descarga. Descripción del functionamiento RC.8A.H2.05 © Danfoss 11/2002 AKC 25H3... -
Página 21: Suministro De Alimentación
Si el controlador se conecta a una instalación con un interface (gateway), tipo AKA 243/244, el gateway rearmará la función de reloj después de un fallo de corriente. Si no hay un gateway, el reloj comienza con las 00:00 horas cada vez que se conecta. AKC 25H3 Descripción del functionamiento RC.8A.H2.05 © Danfoss 11/2002... -
Página 22: Refrigerante
La función está preparada para definir otros refrigerantes distintos de los mencionados antes. Esta definición se puede realizar con el número 13 y agregando una serie de parámetros. Esto solo se puede realizar desde un PC y con asesoría de Danfoss. Descripción del functionamiento RC.8A.H2.05 © Danfoss 11/2002... -
Página 23: Servicio Manual (Operción Manual Forzada)
Solo se fuerza el contacto del rele. No se transmite ninguna señal al bus de comunicaciones DANBUSS. OFF/ON Modo Servicio Control manual de salidas AKC ON A: OFF/ON AKC ON B: AKC 25H3 Descripción del functionamiento RC.8A.H2.05 © Danfoss 11/2002... - Página 24 (Interruptor Principal = 0 ó 1), el campo «Man. Crtl.» automáticamente vuelve al estado OFF. Al mismo tiempo, el estado de todas las salidas volverá a los valores ajustados en fábrica. Descripción del functionamiento RC.8A.H2.05 © Danfoss 11/2002 AKC 25H3...
-
Página 25: Datos Y Medidas Del Sistema
(900 ohm) Si hay algún error de sensor, en la pantalla (display) se mostrará un mensaje de alarma con el texto "AL.1". ___ (1-9) Estado compresores _ Seleccion AKA 14/S9 AKA14 /S9 AKC 25H3 Descripción del functionamiento RC.8A.H2.05 © Danfoss 11/2002... -
Página 26: Alarmas Y Mensajes De Error
Refrigerante no seleccionado [ 1, 2, 3, 0 ] El refrigerante no ha sido seleccionado. Antes de que la regulación pueda comenzar, se debe seleccionar el tipo de refrigerante del controlador. Descripción del functionamiento RC.8A.H2.05 © Danfoss 11/2002 AKC 25H3... - Página 27 Alarma procedente del AKC 22H. Comprobar la entrada de alarma del AKC 22H Corte proteccion motor comp _ Alarma procedente del AKC 22H. Comprobar la entrada de alarma del AKC 22H AKC 25H3 Descripción del functionamiento RC.8A.H2.05 © Danfoss 11/2002...
- Página 28 2 significa que es una información nueva pero no muy importante (información definida con un ajuste = 2) 3 significa que es una información nueva e importante (información definida con un ajuste = 3) 0 significa que el error ha desaparecido. Descripción del functionamiento RC.8A.H2.05 © Danfoss 11/2002 AKC 25H3...
- Página 29 • El sistema dirección del receptor final de alarmas y mensajes. Salidas de alarmas en AKC 25H3 La salida solo se activará cuando se ajuste el valor [1] (Ver alarmas y mensajes). La activación tendrá...
-
Página 30: Códigos De Acceso
Por norma, los controles electrónicos no son sustitutos de una buena practica de ingeniería. Danfoss no se responsabiliza de los productos y de las partes de la instalación dañadas consecuencia de los defectos mencionados. -
Página 31: Ejemplo
DO7 Para N 3 Ref P0B°C DO8 Tipo = 3 P0A Min Tipo SP Pc A°C DO8 Para N 4 P0B Min AO Para = 1 SdA Max Etap Vent = 4 SdB Max AKC 25H3 Descripción del functionamiento RC.8A.H2.05 © Danfoss 11/2002... -
Página 32: Listado De Literatura (Catálogos)
Instrucciones de montaje AKC 22H (junto a la unidad) ..........RI.1J.U Danfoss no acepta ninguna responsabilidad por posibles errores que pudieran aparecer en sus catálogos, folletos o cualquier otro material impreso, reservándose el derecho de alterar sus productos sin previo aviso, incluyéndose los que estén bajo pedido, si estas modificaciones no afectan las características convenidas con el cliente. Todas las marcas comerciales de este material con propiedad de las respectivas companias.
