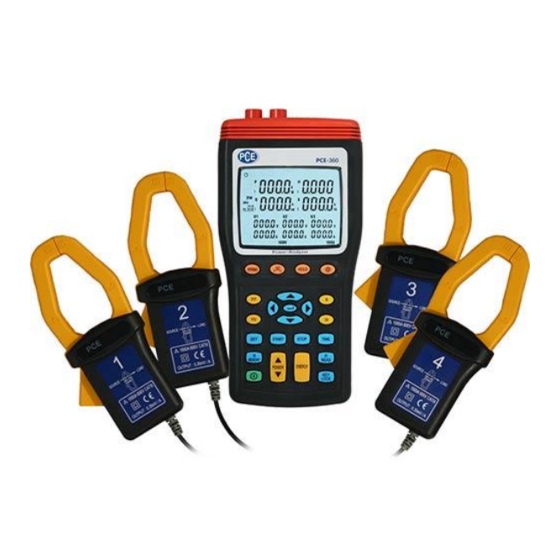

Medidor de potencia de una y tres fases
Ocultar thumbs Ver también para PCE-360:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
www.pce-iberica.es
Medidor de potencia de una y tres fases PCE-360
I.
Informaciones de seguridad
II.
Introducción
III.
Especificaciones técnicas
IV.
Funciones /Auto Pow er Off
V.
Medición
VI.
Mantenimiento / Cambio de la batería
VII. Softw are / Funciones de la memoria
VIII. Calibración / Recalibración
I. Informaciones de seguridad
Lea atentamente las siguientes informaciones antes de realizar cualquier tipo de medición. Utilice el
aparato de la manera indicada, ya que de otro modo la garantía carecerá de validez.
Condiciones ambientales:
Sólo PCE Group podrá realizar las reparaciones que precise el aparato.
Mantenga el aparato limpio y seco. El aparato cumple con las normativas y estándares vigentes y cuenta
con la certificación CE y cuenta con doble descarga.
Un uso indebido del aparato puede afectar a un funcionamiento seguro del aparato. Para contar con
un funcionamiento seguro y para evitar daños graves producidos por descargas de tensión o
cortocircuitos, deberá cumplir las siguientes normas de seguridad del aparato. No se admitirán
reclamaciones de daños derivados del incumplimiento de dichas indicaciones.
Instrucciones de uso
Humedad máxima ambiental
Rango de temperatura ambiental = 0 ... + 50 °C
= < 80 % H. r.
PCE Ibérica S.L.
C/ Mayor, 53 - Bajo
02500 Tobarra
Albacete-España
Tel. : +34 967 543 548
Fax: +34 967 543 542
info@pce-iberica.es
www.pce-iberica.es
